钛合金折弯件加工工艺：多维度把控，铸就精密品质-大连富泓机械有限公司

钛合金折弯件加工工艺：多维度把控，铸就精密品质

钛合金因拥有高强度、低塑性以及耐腐蚀等出色特性, 在航空航天、医疗器械、汽车制造等诸多高端领域被广泛应用。不过, 其特殊的物理性能给折弯件加工带来了诸多难题。要达成钛合金折弯件的高质量加工, 需紧紧结合其特性, 从材料适配、工艺设计、设备工装以及质量控制四个关键方面进行全面掌控, 其核心是“降风险、控回弹、保精度”。

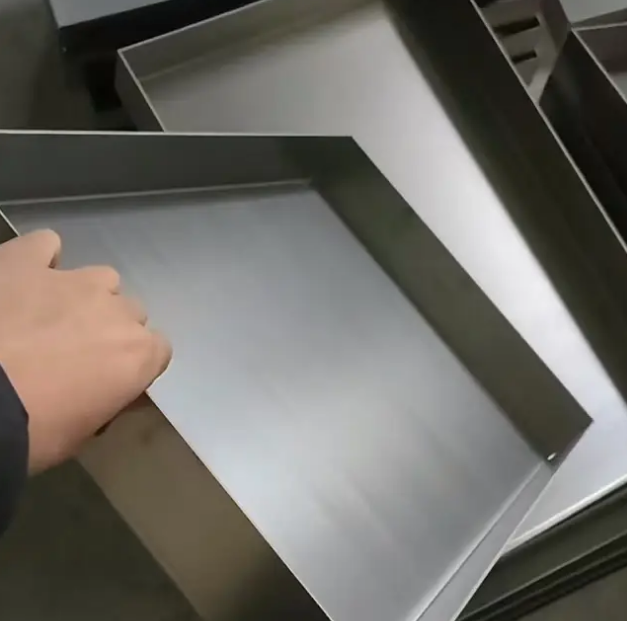

钛合金折弯件质量控制_钛合金折弯件加工工艺_钛合金加工设备要求高

一、材料适配：精准选材，筑牢加工基础

（一）合理选择材料类型

应该优先考虑退火态这样的钛合金来进行材料选择, 像针对钛合金材料来看就比如TC4退火态, 还有塑性较好的α型钛合金也需要考虑, 就如TA2这种。钛之家在实际项目应用当中发现, 同时也进行过案例研究, 那就是采用退火态以及塑性较好的α型钛合金来进行折弯加工的那些零件, 它们的成品合格率和使用固溶态以及高强度β型钛合金的零件相比较而言, 提高了大概20%。之所以会这样是因为, 固溶态并且高强度β型钛合金的塑性相对来说比较差, 在折弯过程里比较容易出现像开裂这类的缺陷, 进而增加了加工风险。能够更好适应折弯变形的, 是退火态还有塑性较好的α型钛合金, 其可降低加工难度。

（二）做好表面处理

钛合金的表面, 极易形成那种氧化皮, 与此同时, 还具有沾染油污的可能性, 而这些杂质是会对加工质量产生影响的, 并且也关乎材料性能 , 所以, 在进行加工前夕须得进行酸洗, 或者是喷砂这类处理举措才行, 借由这样的方式去把表面覆盖着的氧化皮以及油污给去除掉, 以此来确保材料表面所能够达到的清洁程度。

（三）关注材料晶粒与壁厚特性

细晶粒材料的选用, 有助于使材料的塑性以及韧性得以提高, 能减少折弯过程里的裂纹倾向。一般而言, 3至4半径需要≥2t级的细晶粒材料才是比较合适的。对于薄壁构建来说, 因其具有较差的刚性, 在折弯的过程中容易出现失稳从而起皱的现象, 所以在加工进程之中需要采取特殊的防皱举措。

二、工艺设计：参数优化，攻克回弹难题

（一）确定最小折弯半径

在钛合金折弯工艺里, 最小折弯半径属于重要参数, 不同牌号的钛合金, 最小折弯半径存在差异, 像TA2的最小折弯半径大概是1.5t, TC4退火态的最小折弯半径约为2.5t, 这里的t是材料厚度。恰当确定最小折弯半径, 能够防止材料在折弯期间产生过度变形或者开裂。

（二）预留模具角度补偿

钛合金有着较大的回弹率, 一般能够达到5% – 15%, 这表明在进行折弯之后, 零件的角度会出现一定程度的反弹, 为了保证成品的角度精度, 在模具设计之际需要预留角度补偿, 依据材料的回弹特性精准计算补偿量。

（三）控制折弯速度与温度

冷着折弯之际, 速度应当控制于5至10毫米每秒这一范围之内, 速度要是过快的话, 极有可能致使材料内部应力出现集中的状况, 进而增加开裂的风险。针对于厚壁或者大角度折弯件而言, 是需要开展热折弯这种处理方式的, 温度要控制在200至400摄氏度之间。但是务必要留意温度不可超过450摄氏度, 要不然的话就会导致材料脆化, 使得其力学性能有所降低。

三、设备工装：精准配置，保障加工稳定

（一）选择合适的折弯设备

应当挑选具备高刚性的数控液压折弯机, 它的吨位需要符合大于或等于材料厚度乘以宽度乘以一点五这样的要求并且高刚性的设备能够给予稳定状态的折弯力, 能够减少在加工进程当中所产生的振动以及变形, 进而保证折弯的精度。

（二）选用优质模具并抛光

要选用高速钢或者硬质合金作为模具材料, 材质具备较高硬度以及耐磨性, 可保障模具使用寿命。并且, 对模具做抛光处理, 能降低模具与材料间摩擦力, 减去表面划伤，使零件表面质量获提升。

（三）配备防皱工装与耐磨定位

于薄壁件而言, 要配备防皱工装, 像防皱板这类, 用来防止在折弯进程中浮现失稳起皱状况。定位部件得选用耐磨材料, 保障在长久使用流程中定位精度不被影响, 确保零件的加工尺寸一致性。

四、质量控制：严格监测，确保产品合格

（一）实时监控加工过程

于加工这个进程里边、务必要对零件的表面状况以及温度展开实时的监控, 零件表面状态发生的某些变化、或许能够映射出材料是不是存在像裂纹、起皮这样的缺陷, 可温度的管控、对于用以进行担保材料优良性能这一桩事情来讲、那是具有极其关键重要意义这般情况这样子的, 借由展开实时的监测这个行为、具备能够及时发现并且再去解决在加工进程当中所出现的各类问题这种能力这样子的。

（二）精确检测成品尺寸与缺陷

当那成品加工完毕之后, 运用三坐标测量仪针对零件的尺寸展开精确测量操作, 尺寸方面的偏差应当被控制在正负零点一毫米以内。与此同时, 借助渗透检测或者超声检测等方式针对零件开展缺陷检测工作, 以此来保证零件内部是不存在裂纹以及气孔等缺陷情况的。

（三）进行性能试验与后处理

对制成的产品开展抽样性质试验, 查验它的力学性质是不是契合设计规定。针对厚壁的部件, 鉴于在加工进程中会形成较大的内应力, 理应开展去除应力的退火处置, 从而消除内应力, 避免零件于使用进程中出现变形。要是零件的表面呈现氧化情形, 能够运用酸洗处置的方式予以修复。

钛合金折弯件质量控制_钛合金加工设备要求高_钛合金折弯件加工工艺
