那些年常用的数控车床夹具你都用对了吗？

一、圆周定位夹具

数控车削加工时, 当粗加工精度要求不高时, 能利用工件外圆表面定位, 当半精加工精度要求不高时, 也可利用毛坯外圆表面定位。

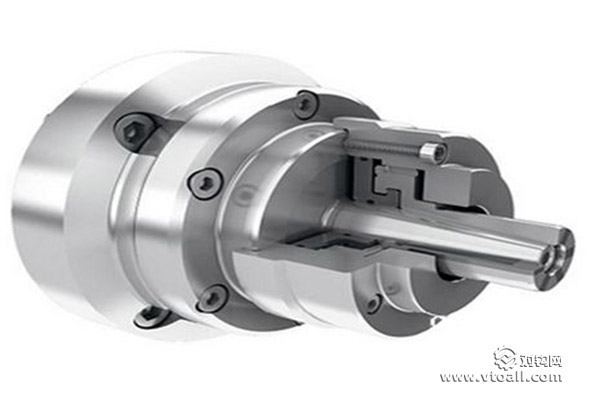

1、三爪卡盘

对于车床以及数控车床会经常使用的通用卡具是三爪卡盘, 三爪卡盘具备的最大优点是能够自动定心, 它有着较大的夹持范围, 不过定心精度并不高, 在零件同轴度要求较高的情况下, 它并不适宜进行二次装夹而在这方面有着一定局限。

三爪卡盘常见类别包含机械式与液压式这两种, 液压卡盘装夹具备迅速且方便的特性, 然而其夹持范围较小, 当尺寸出现较大变化时需要重新去调整卡爪的位置, 数控车床常常会采用液压卡盘, 液压卡盘特别适宜用于批量加工。

2、软爪

因三爪卡盘定心精度并非很高 , 在加工对同轴度有着较高要求的工件之际 , 又或是进行工件的二次装夹之时 , 常常会用到软爪。通常而言, 三爪卡盘的卡爪都要经过热过处理 , 其硬度相对较高 , 使用常用刀具切削的话会很困难。软爪乃是为改变上述不足经过设计制造出来的一种具备切削性能的夹爪。

加工软爪时要注意以下几方面的问题：

（1）软爪需要在跟使用时一模一样的夹紧状态之下开展车削, 以此避免在加工进程当中出现松动, 以及因为反向间隙从而引发定心误差。车削软爪内定位表面之际, 要在软爪尾部夹上一个恰当的圆盘, 用来消除卡盘端面螺纹的间隙。

（2）当以外圆对被加工件进行定位时, 软爪夹持直径要比工件外圆直径稍微小些。其目的在于增大软爪与工件的接触面积。若软爪内径比工件外径大, 会致使软爪与工件形成三点接触, 在这种情形下夹紧牢固度欠佳, 故而应尽力避免。当软爪内径过小的时候，会形成软爪与工件的六点接触, 不但会在被加工表面留下压痕，并且软爪接触面也会发生变形。这在实际使用时都应当尽量避免。

软爪存在机械式与液压式这两种类型, 软爪常常被应用于对同轴度有着较为高要求的工件进行二次装夹。

3、卡盘加顶尖

在车削质量较大的工件之际, 通常工件的一端会用卡盘来夹持, 另一端则会用后顶尖予以支撑。为了避免工件因切削力的作用而出现轴向位移, 一定要在卡盘内安装一限位支撑, 或者借助工件的台阶面去进行限位。这种装夹方法相对安全可靠, 能够承受较大的轴向切削力, 安装刚性良好, 轴向定位精准, 故而在数控车削加工里应用较为广泛。

4、芯轴和弹簧芯轴

假定这个工件是运用经由已完成加工的孔当作定位的基准之际, 能够采用芯轴进行装夹操作。这样的装夹方式能够确保工件里外面的同轴度得以保证, 它适用于批量的生产情形。芯轴存在各式各样的种类。平常能见到的芯轴种类有圆柱芯轴、小锥度芯轴, 这一类芯轴的定心精确程度不算高。弹簧芯轴也就是所谓的涨心芯轴, 它既能够起着定心作用, 与此同时又能够实施夹紧动作, 是一种具备定心并夹紧功能的装置。

5、弹簧夹套

装夹工件快捷方便的弹簧夹套, 定心精度高, 常被用于精加工的外圆表面定位, 它特别适用于夹持尺寸精度较高、表面质量较好的冷拔圆棒料, 不过它夹持工件的内孔是规定的标准系列, 并非任意直径的工件都能被它夹持。

6、四爪卡盘

在对那种加工精度要求并非很高, 其偏心距比较小, 且零件长度相对较短的工件进行加工时, 能够采用四爪卡盘来开展装夹操作, 就如同图3-12所展示的那样。四爪卡盘的四个卡爪是各自独立去移动的，要借助调整工件被夹持部位处于车床主轴上的位置, 以此让工件加工表面的回转中心和车床主轴的回转中心达成重合。然而, 四爪卡盘的找正过程繁杂又耗费时间, 通常是应用于单件小批生产当中。四爪卡盘的卡爪存在正爪和反爪这两种形式。

二、中心孔定位夹具

1、两顶尖拨盘

定心正确可靠, 且安装方便, 这是两顶尖定位具备的优点, 它主要被用于精度要求较高的零件加工, 顶尖有着进行工件定心的作用, 同时还能承受工件的重量以及切削力, 顶尖分为前顶尖与后顶尖。

当两顶尖装夹工件时, 其安装方式是, 首先要利用对分夹头或者鸡心夹头去夹紧工件一端的圆周, 接着得将拨杆旋进三爪卡盘, 令拨杆朝着对分夹头或者鸡心夹头的端面伸展。当车床主轴进行转动时, 会带动三爪卡盘转动, 跟着就会带动拨杆一同转动, 通过该拨杆去拨动对分夹头或者鸡心夹头, 进而拨动工件随着三爪卡盘的转动而转动。两顶尖仅仅对工件具备定心以及支撑的作用, 必须借助对分夹头或者鸡心夹头的拨杆来带动工件进行旋转。

使用两顶尖装夹工件时的注意事项：

（1）东西两头顶尖的连线，应当跟车床主轴中心线保持同轴, 不然的话, 就会出现不应该有的锥度误差。

（2）尾座套筒, 在不会和车刀产生干涉的这个前提条件之下, 应当尽可能伸出得短一些, 以此来增加刚性, 并且减小振动。

（3）中心孔的形状应正确，表面粗糙度应较好。

（4）两顶尖中心孔的配合应该松紧适当。

2、拨动顶尖

车削加工期间, 常常会被运用到的拨动顶尖, 存在着内拨动顶尖, 还有外拨动顶尖, 以及端面拨动顶尖共两种。

（1）设有内、外拨动顶尖, 此顶尖之锥面带齿, 则其可嵌入工件, 且能使得拨动件旋转。

（2）种用端面拨爪带动工件旋转的顶尖, 是端面拨动顶尖, 其适合装夹直径处于ф50mm至ф150mm之间的工件。

三、其他车削工装夹具

在数控车削加工期间, 有时会碰到一些形状复杂的零件, 还会遇到一些不规则的零件, 这些零件无法使用三爪卡盘装夹, 也不能用四爪卡盘装夹, 而是需要借助其他工装夹具来装夹, 比如说花盘这样的夹具, 又比如说角铁这类夹具。

1、第一, 被加工零件回转表面的轴线, 与基准面这个面是相互垂直的, 第二, 表面外形呈现出复杂状况的那些零件, 能够装夹在花盘之上进行加工。

2、被加工零件, 其处于回转表面的轴线, 与基准面呈现相平行的状态, 表示这些零件的表面外形具备复杂的特征, 像这类类型的零件能够装夹于角铁之上, 进而开展加工操作。
