在基坑里面搞支撑施工的时候, 竖向的支撑部分大多情况是选用格构柱这样的施工工艺出来的东西, 这个玩意有着强度很大、刚性很好的这些特点, 传力性很给力, 抗震性也不错, 耐火性和耐腐性也都在线, 对基坑里那些水平方向撑着的结构能不能稳住起着非常关键的重要作用, 下面这篇文字就是记录的某一个项目在基坑内部支撑格构柱施工的实打实况, 大家一起来到现场去看看呗。
操作工艺
1、先做格构柱的放样和号料这一步, 后面的事情要按照设计的要求去进行施工。在开始切割之前要把原材料清理干净。要留出一个适当的余量给焊后的收缩用。也要留出一个适当的余量用来应对切割时出现的误差。整个过程里要尽量想办法来节约材料。
2、对于格构柱的组装以及焊接工序, 如果因为格构柱的长度过大, 导致在实际运输的时候变得很不方便, 那么就要选择分节的方式来完成组装和焊接工作, 并且需要确保格构柱能够保持严格的垂直度。
3、在格构柱的吊装、运输和堆放环节中, 使用吊车来提升钢格构柱, 在进行吊装操作时要把速度放慢, 动作放轻。
4、先把格构柱吊进桩孔里面去, 然后把它与钢筋笼进行牢固的焊接操作。在进行钢筋笼主筋与格构柱的焊接时务必要做到可靠且牢固, 至于搭接长度则必须按照相关规范来进行处理, 同时在焊接要求方面也要与工程桩的要求保持完全一致, 这一点是必须的, 而且一定要满足相关的规范要求才行。

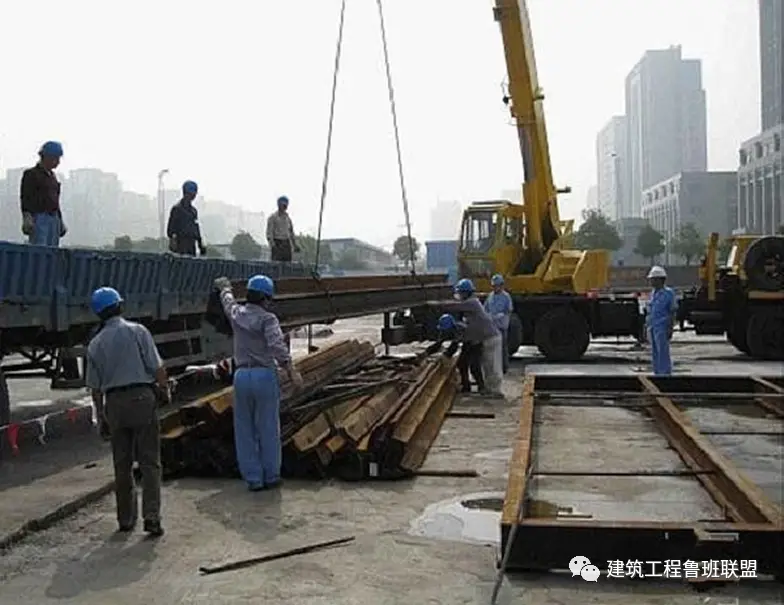

格构柱材料进入现场。

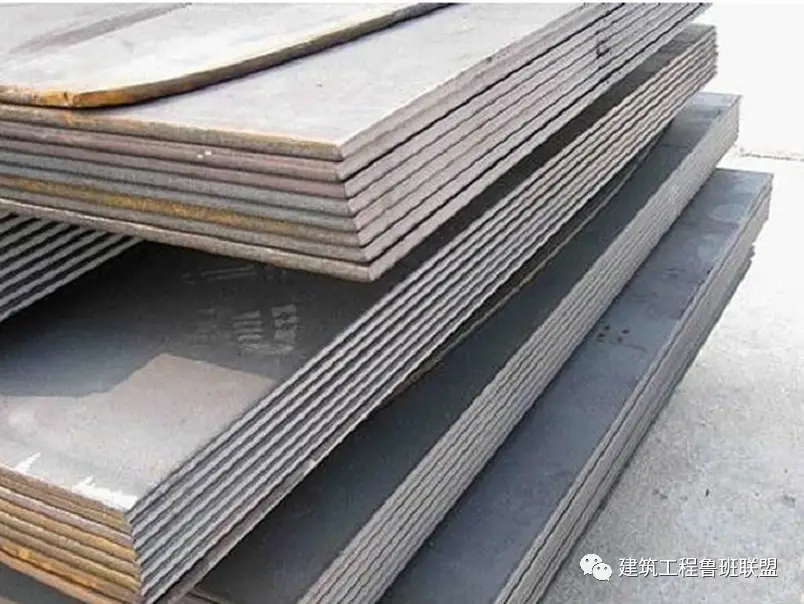

缀板的加工材料

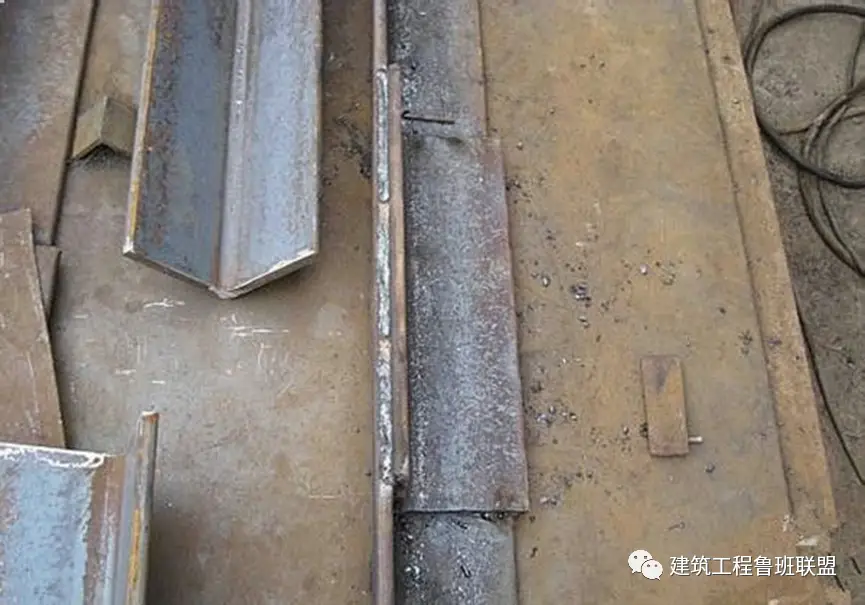

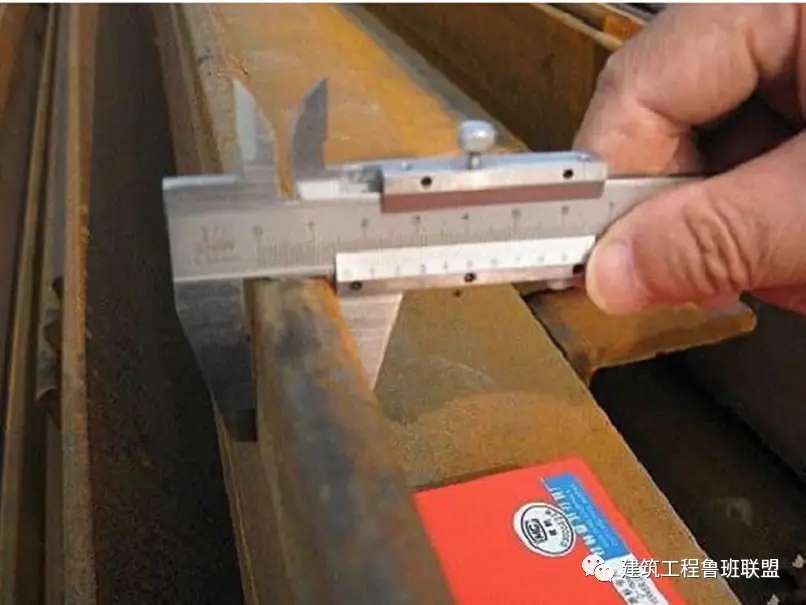

角钢进场

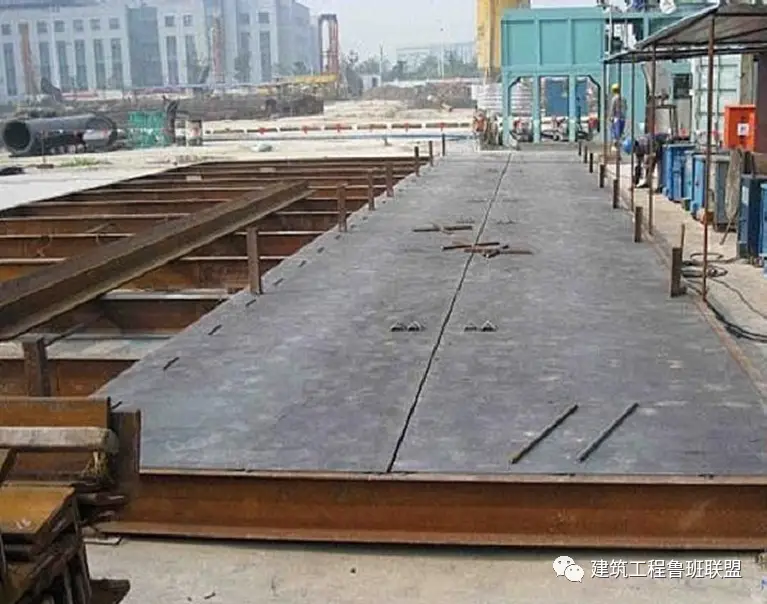

焊接平台

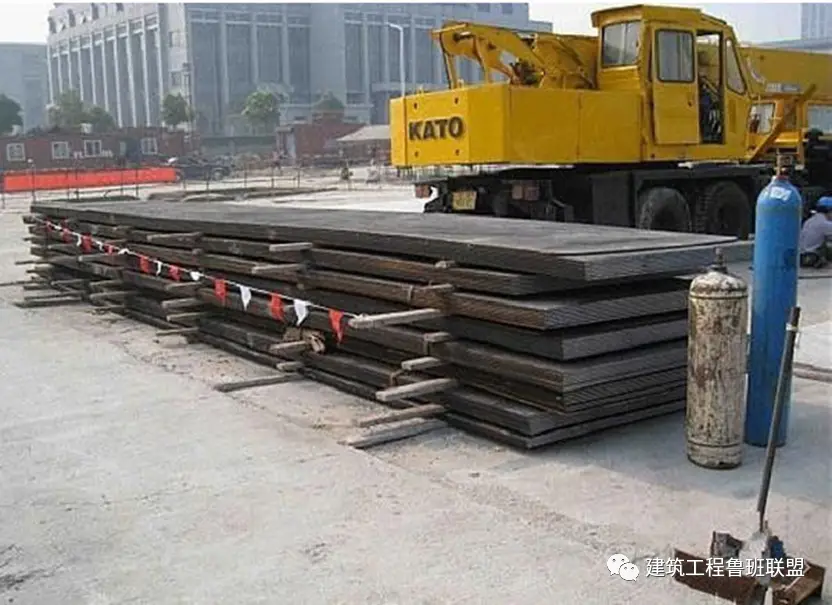

材料的进场检验

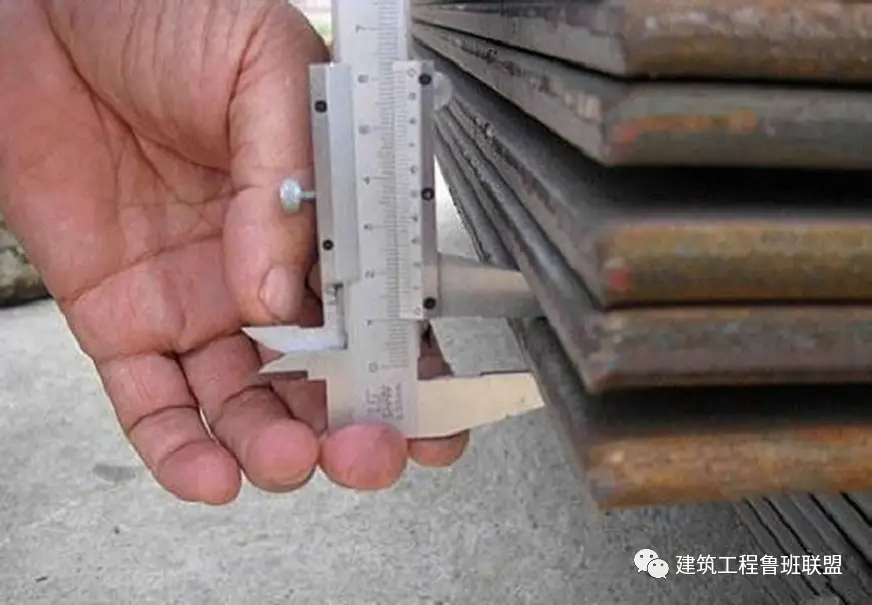

钢板, 在厚度这个检验项目上面。

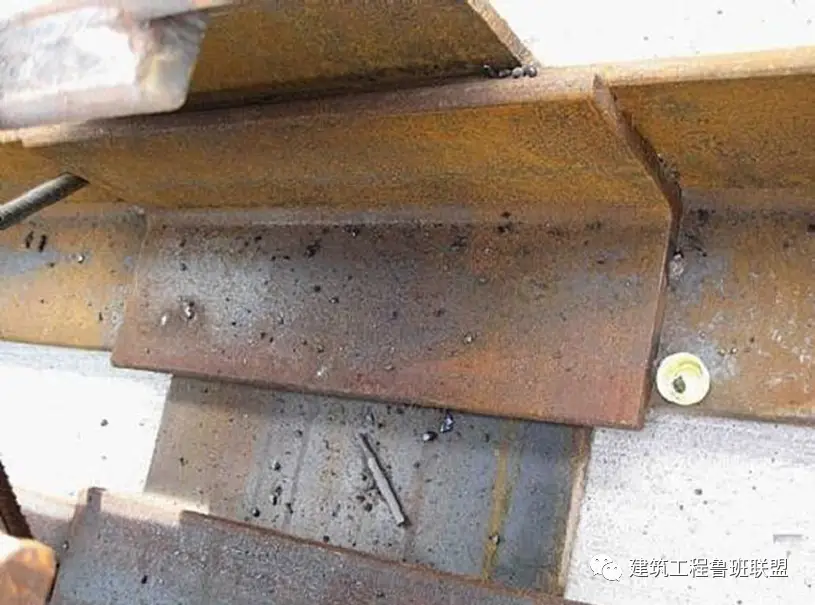

进行角钢的这个焊接操作行为。

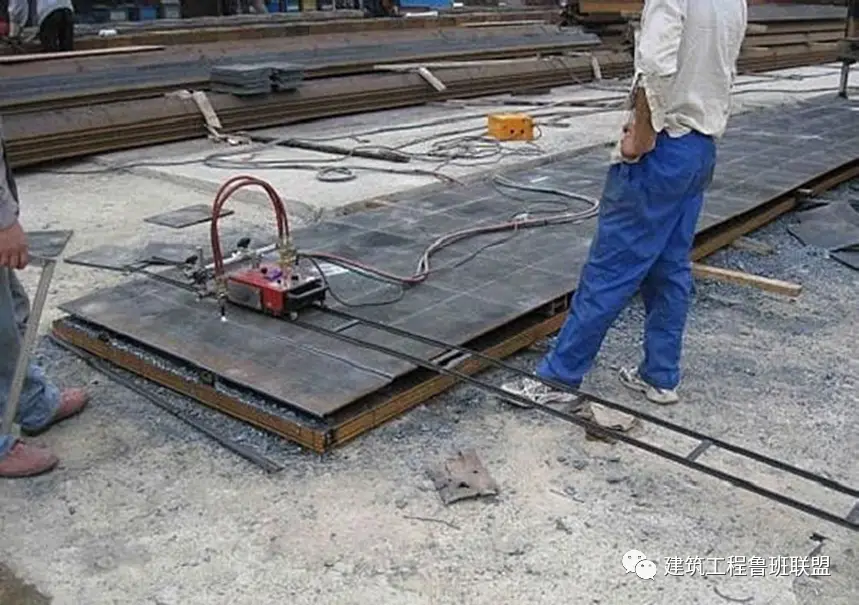

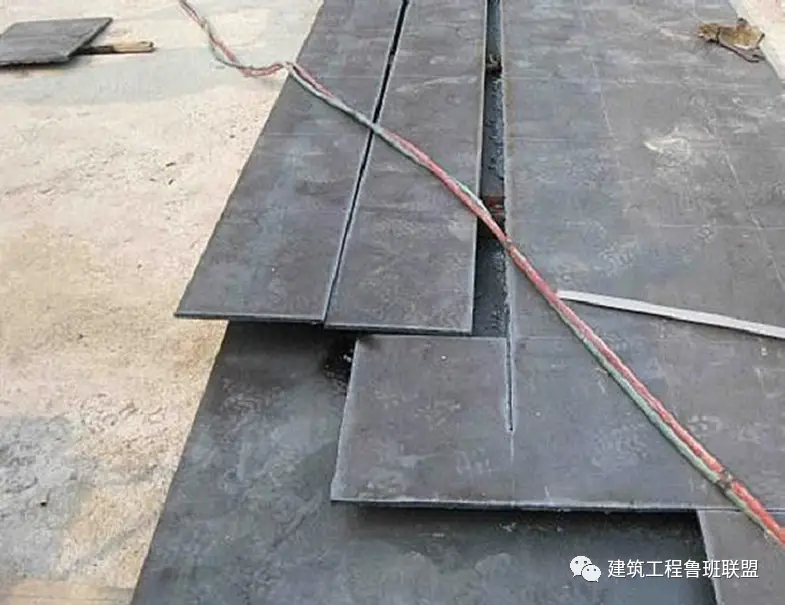

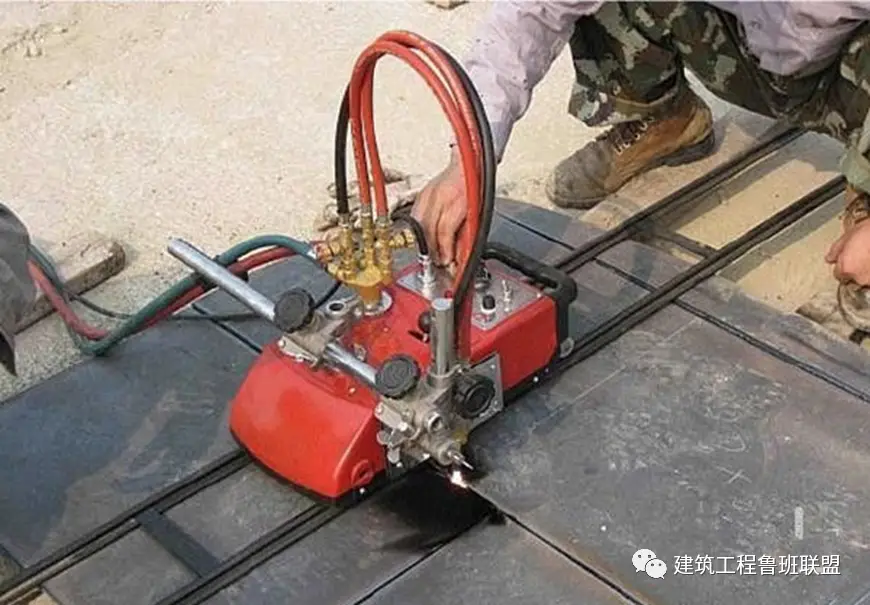

这半自动切割机, 主要是拿来切割那些缀板的。
长边切割很方便
焊机

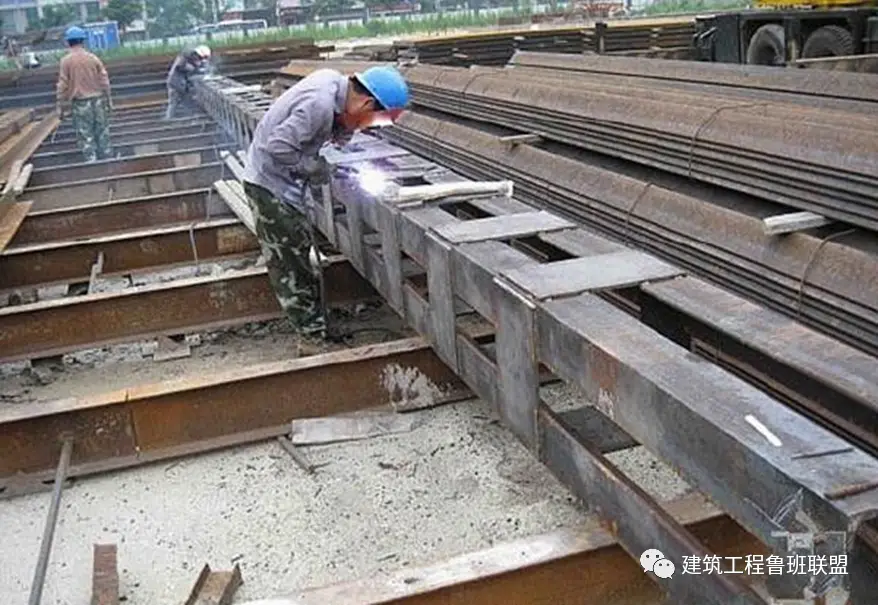

焊接
成品

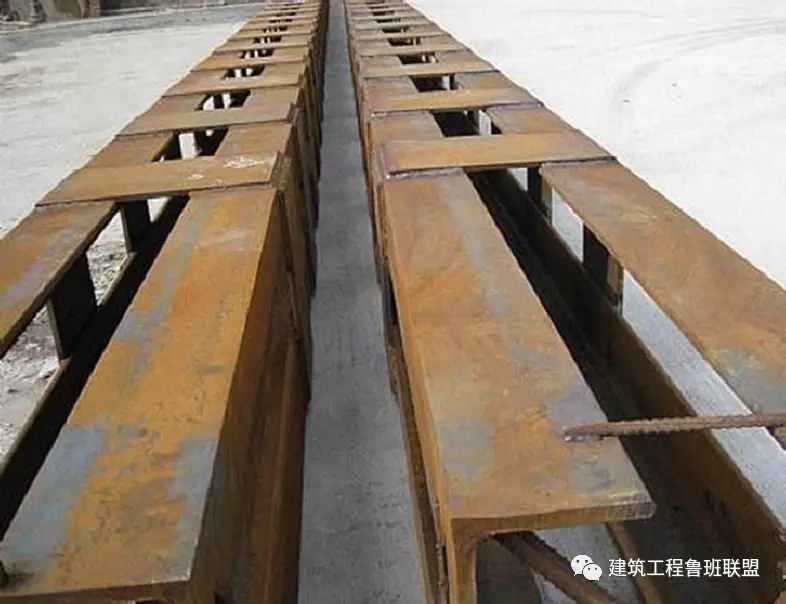

在接头进行拼接操作完成后, 所呈现出的整体状况。
把格构柱和钢筋笼先焊接在一起, 然后才一起下放下去, 而且呢, 这个格构柱的尺寸是460*460。

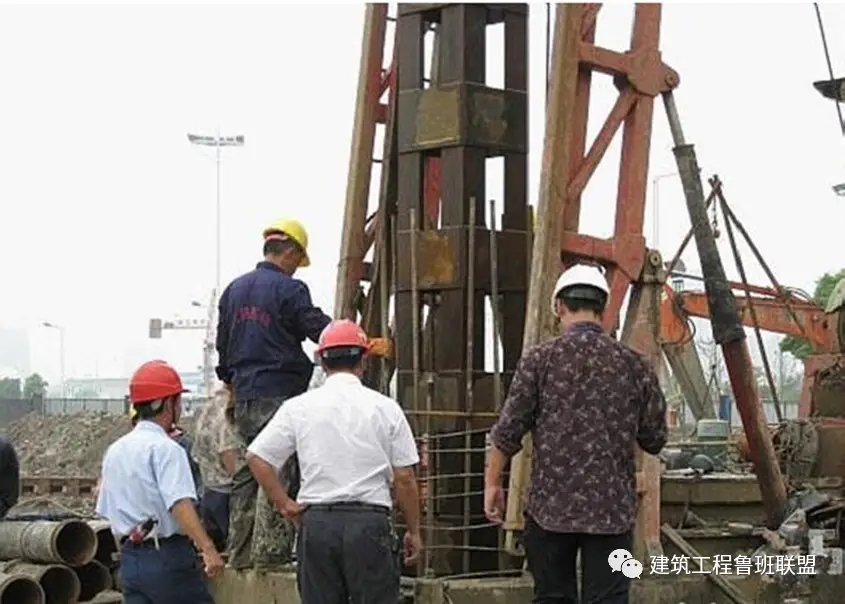

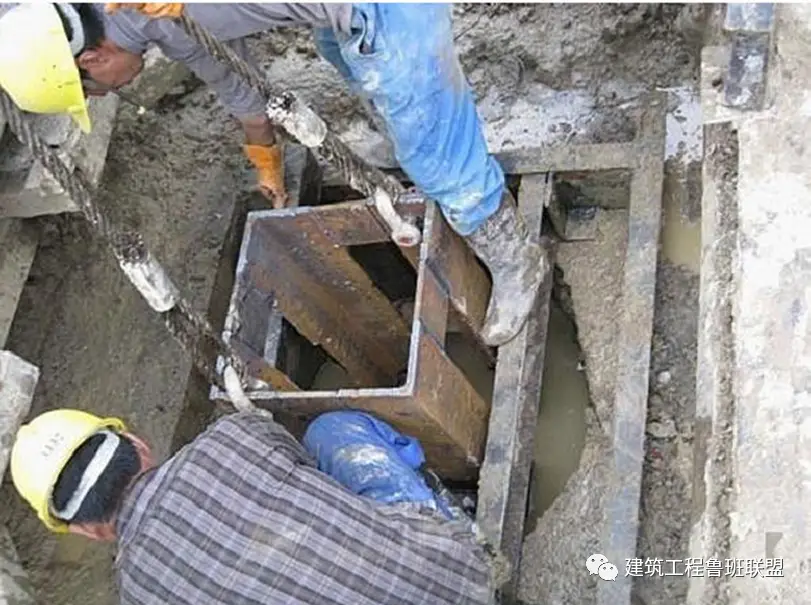

在进行灌注桩施工的时候, 这个格构柱会跟着钢筋笼一道放入孔内, 而且插入到桩里面的部分长度不能小于3米。
质量要求
1、采购格构柱用到的角钢还有钢板的时候, 必须得严格按照图纸上定的标准和相关的规范要求去进行, 而且这些东西都必须要有出厂合格证明以及检测报告才好入库。
2、格构柱的对焊接要求, 现在的人是觉得特别高, 焊缝的表面一定要均匀, 也要平滑, 不能出现折皱, 也不能有间断, 更不能用未满焊的方式来做, 并且它还要和基本的金属平缓地连接在一起, 是严禁存在裂纹的, 也是严禁存在夹渣的, 还是严禁存在焊瘤以及烧穿或者是弧坑还有针状气孔和熔合性飞溅等缺陷。
3、在安装的时候, 大家要注意这些质量方面的要点是什么样子。为了能够确保钢柱是垂直的, 那么在安装的过程中, 就要对格构柱的垂直度怎么样进行实时的监控。另外呢, 要弄清楚钢柱和钢筋笼之间是不是已经存在那种可靠的连接关系, 最后再依据桩施工工艺下的导管来继续做柱桩混凝土灌注这个工作。

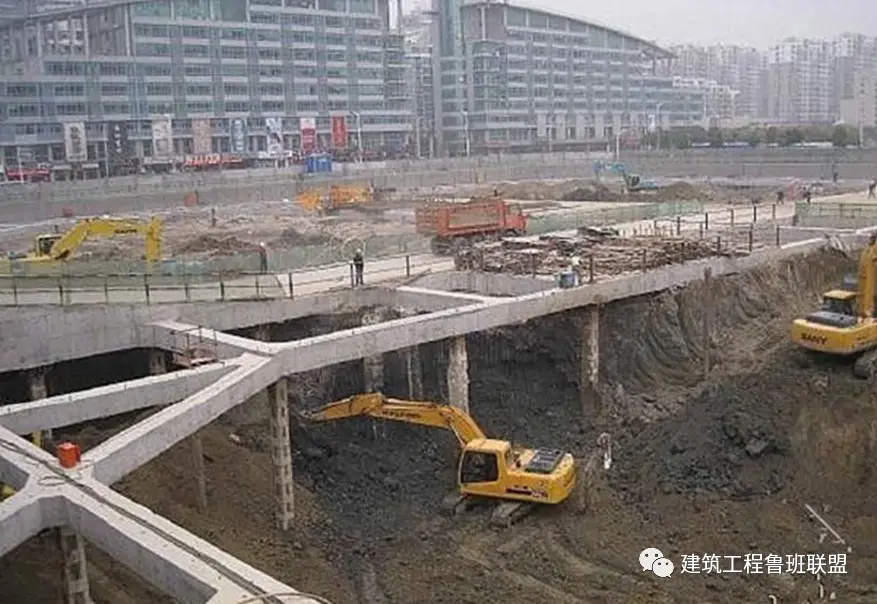

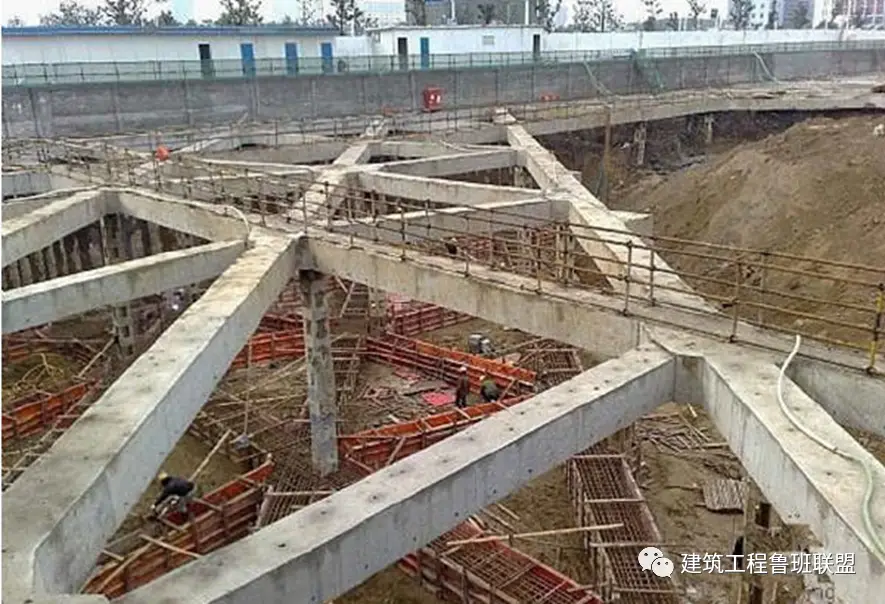

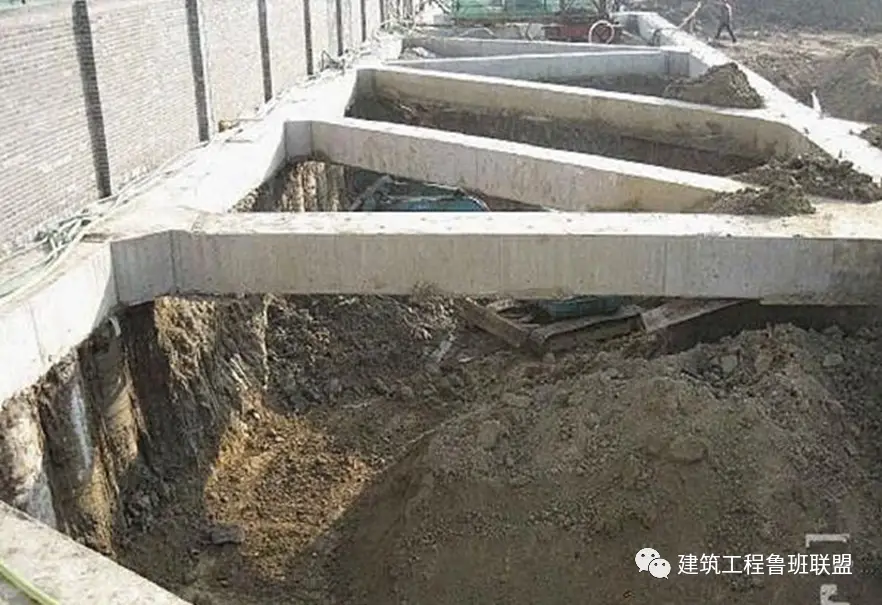

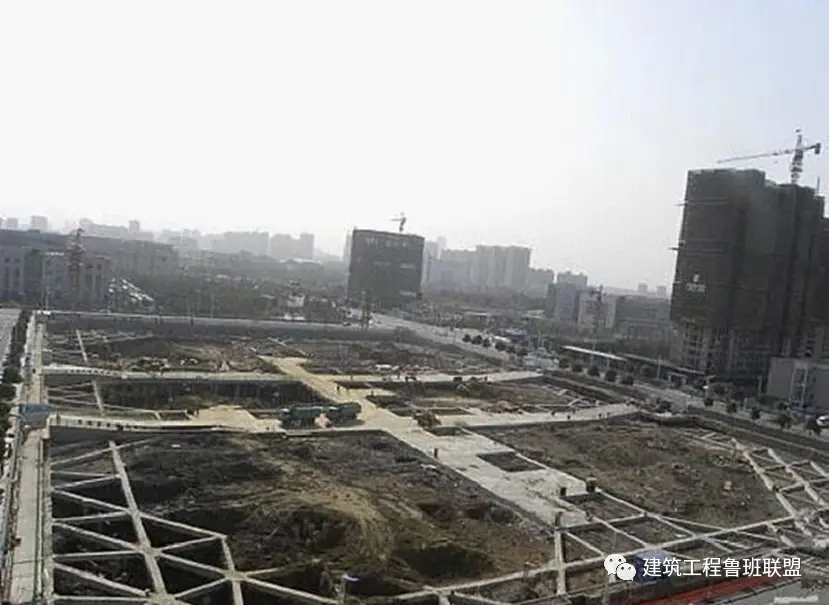

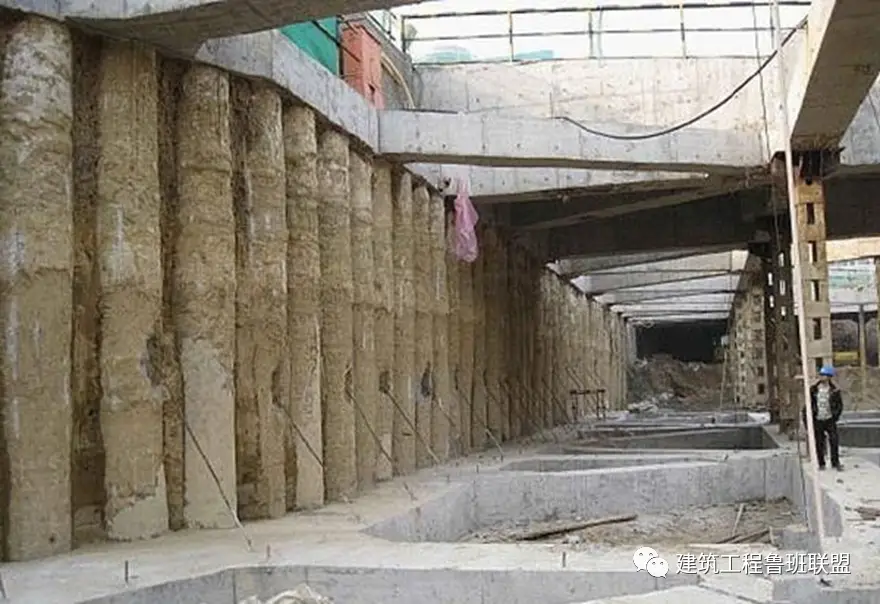

第一层支撑施工
第一层支撑施工

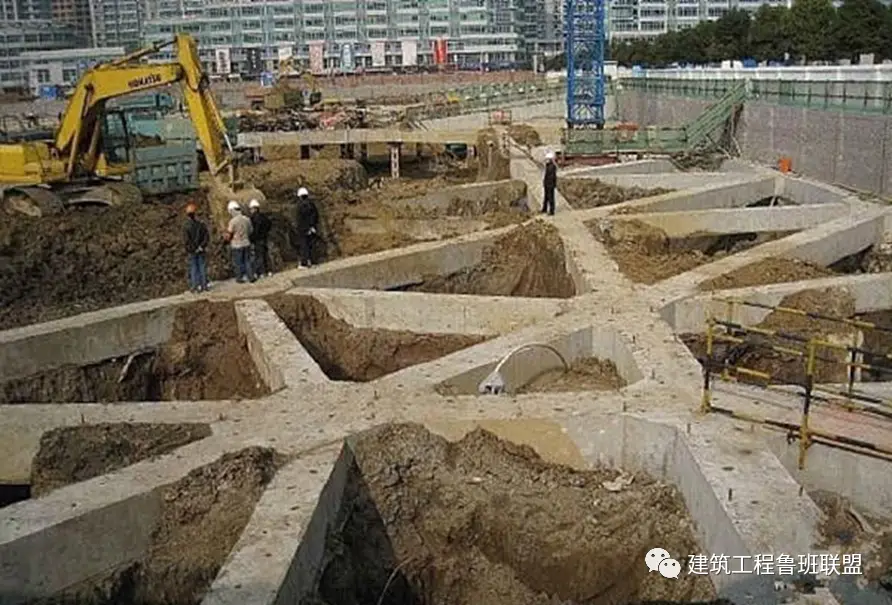

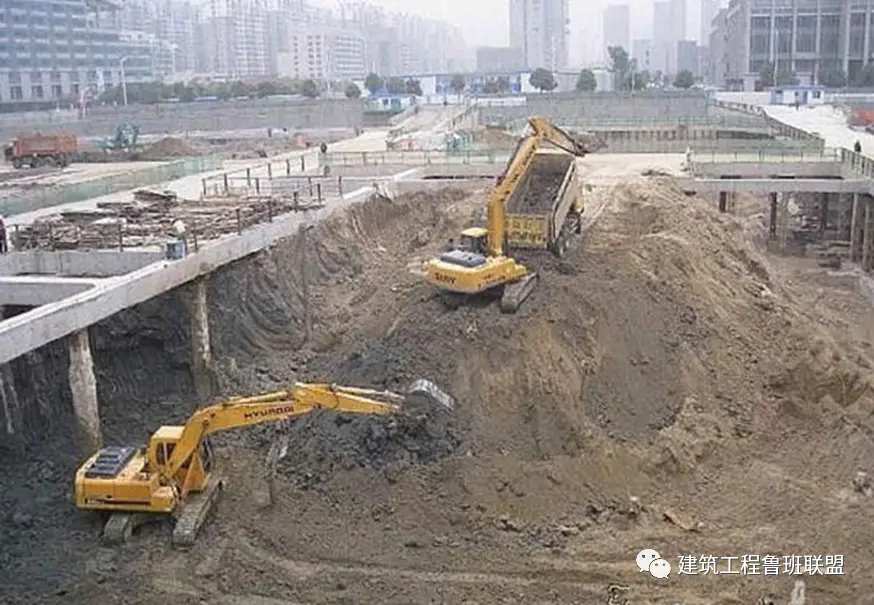

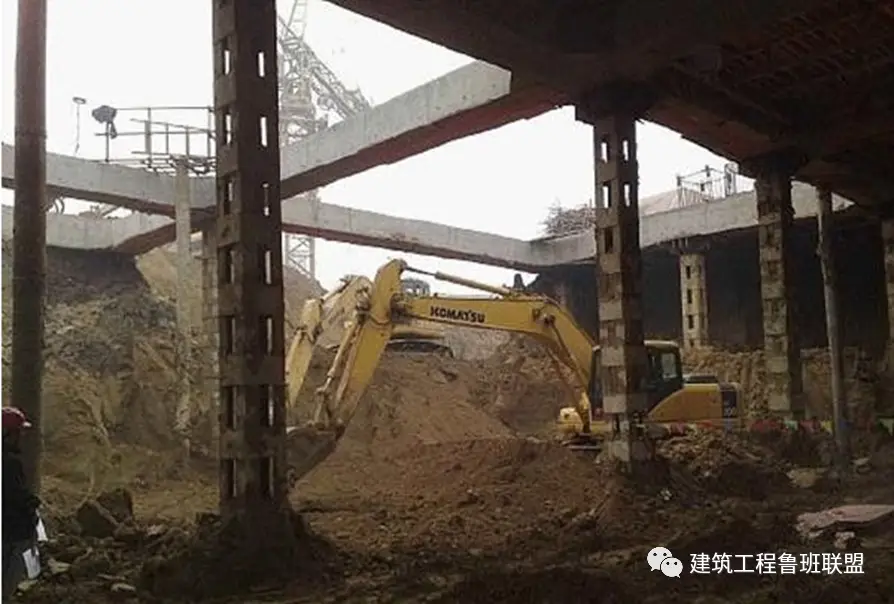

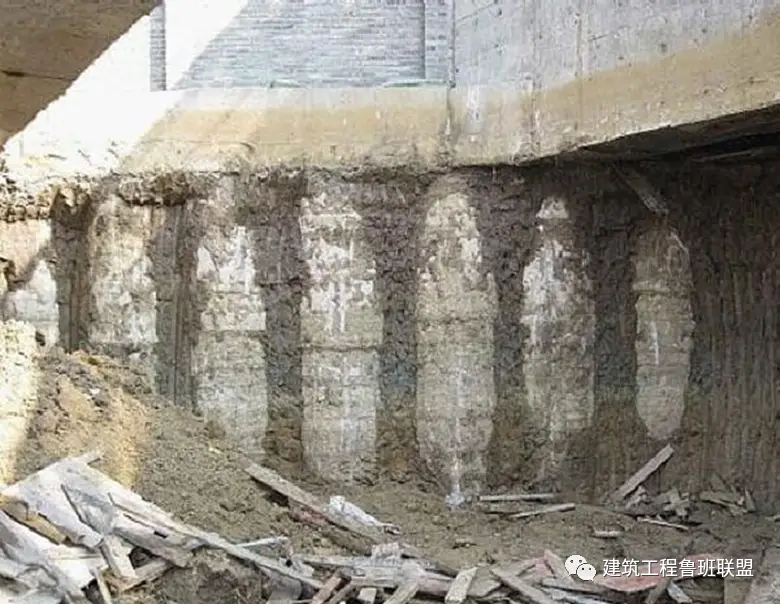

在进行第二层支撑结构的挖土作业。
在进行第二层支撑结构的挖土作业。
在进行第二层支撑结构的挖土作业。
在进行第二层支撑结构的挖土作业。
在进行第二层支撑结构的挖土作业。

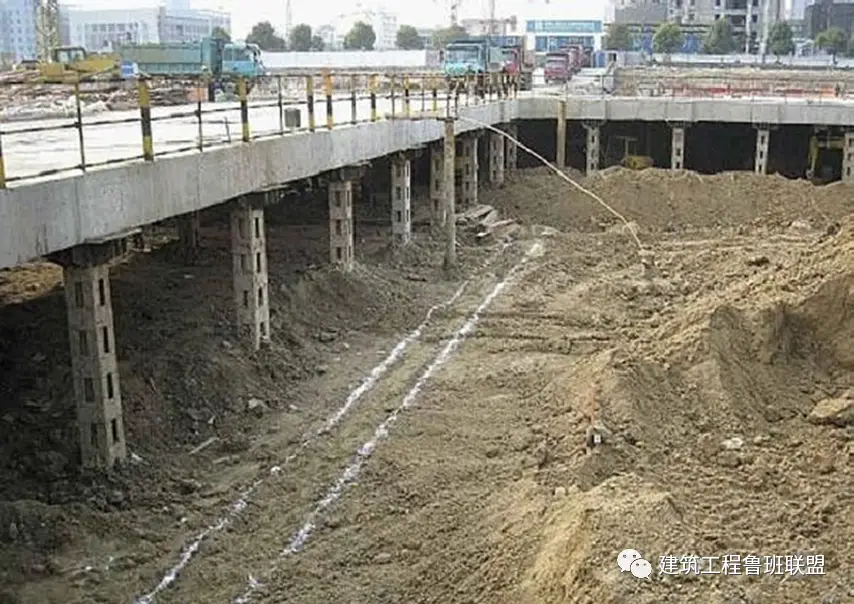

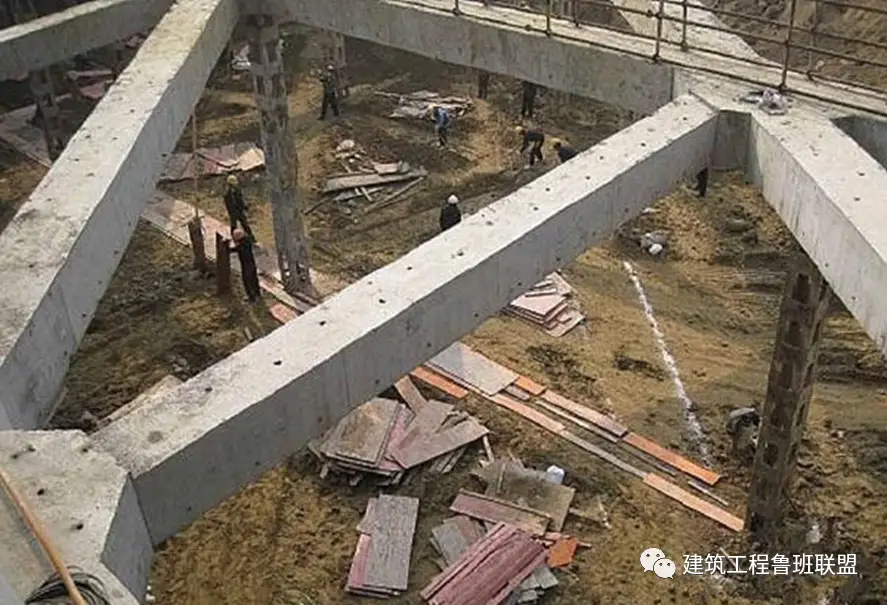

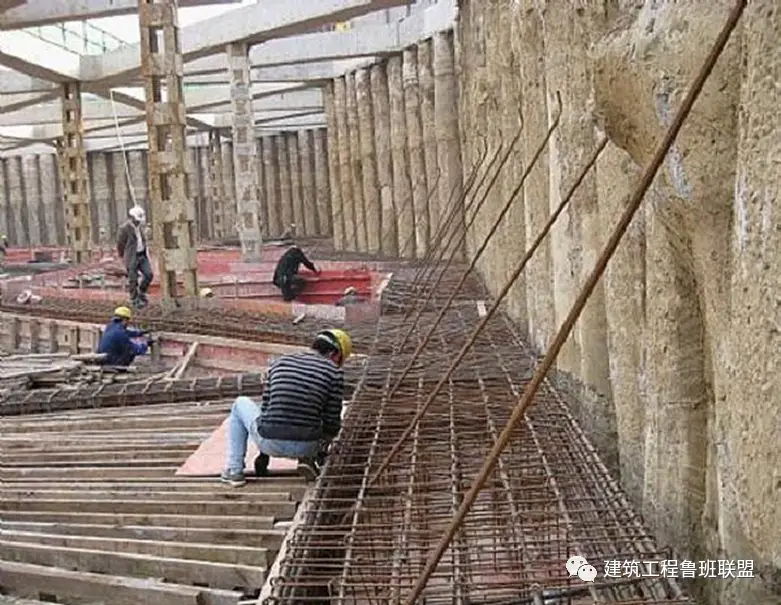

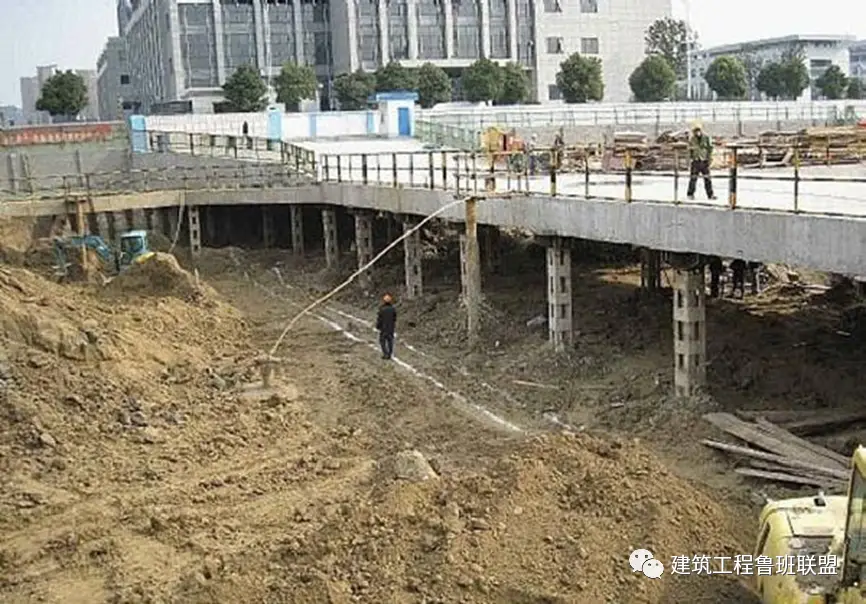

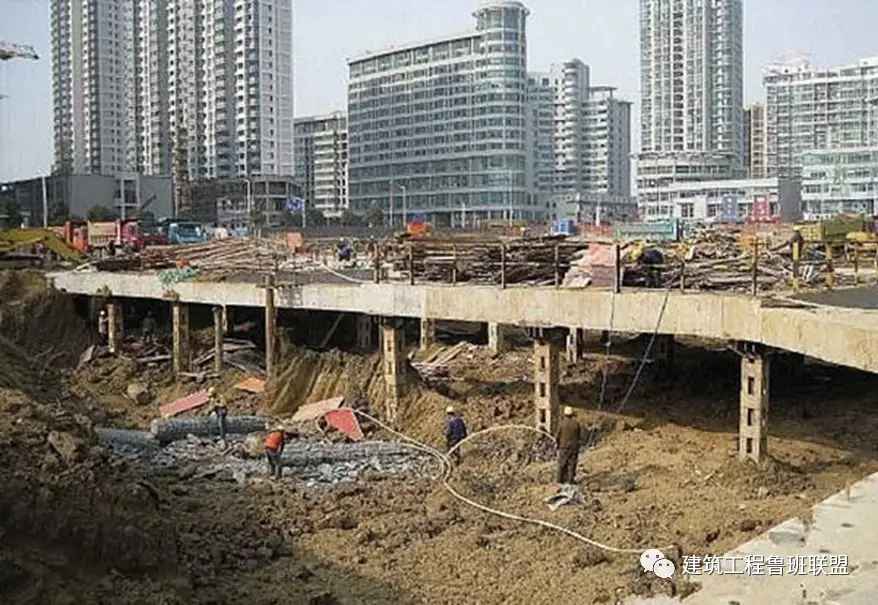

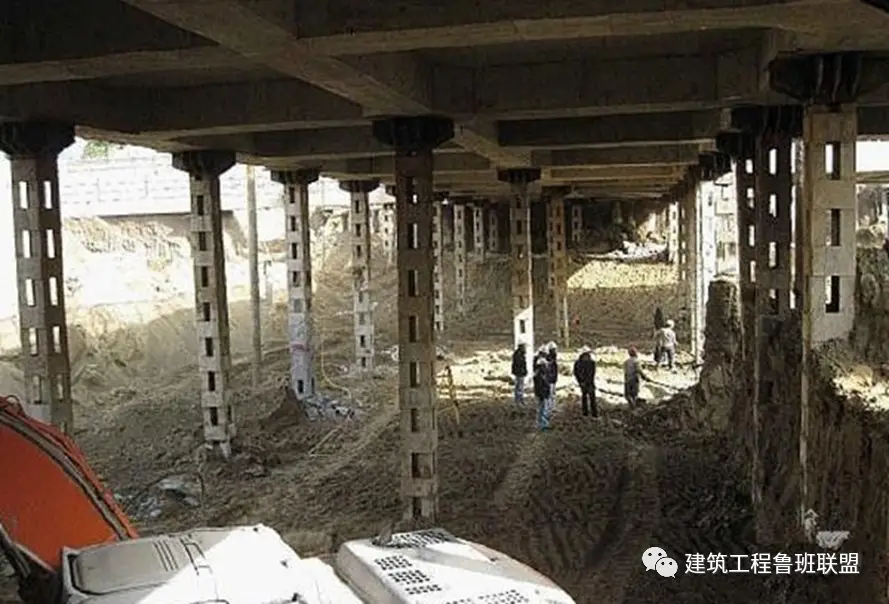

第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
第二层的支撑部分, 在进行施工。
某工程格构柱施工方案示例
目录
1 前言
2 特点
3 适用范围
4 工艺原理
具体的工艺流程就是按照步骤来走, 然后操作方法也要照葫芦画瓢。
6 材料要求
第7项, 关于各种机具和设备。
关于第八个部分, 也就是劳动力组织的安排。
9 安全措施
10 质量控制措施
11 效益分析
12 工程实例
1 前言
随着社会经济正在飞速地发展, 城市里的摩天大楼和特别高大的建筑物变得越来越多了。同时, 这些城市的建筑基础也在不断地往下挖得越来越深。所以呢, 深基坑的围护施工技术这块领域, 逐渐地从最初的创新阶段走向了已经比较成熟的阶段。
其中有一种叫做钢格构柱的东西, 它被用作深基坑围护结构当中的那种竖着的支撑部件。这种钢格构柱的应用范围现在变得越来越广泛了。结合我公司在多个深基坑围护工程中已经成功应用的, 在钻孔灌注桩中下入钢格构柱, 作为围护支撑支点的, 钢格构柱施工技术, 编写本工法, 以便在以后深基坑围护工程中应用推广。
2 特点
这种做法是采用四肢钢格构柱来充当深基坑围护结构里的竖向支撑, 因为这种方式具有强度非常大, 以及刚性非常好的特点, 所以在传力方面表现得很好, 同时在抗震性、耐火性, 还有耐腐性这几个方面也有不错的表现。正是由于这些特性, 钢格构柱对于基坑水平支撑的稳定起到了非常关键的作用。
3 适用范围
这种情况适用于所有的需要去进行水平支撑的设置的一些深基坑围护的工程, 尤其是针对那些基坑的宽度比较大并且基坑的深度也比较大的一种情况, 而且采用的还是一些钢筋混凝土的水平支撑的一个深基坑围护工程, 这样是适用的。
4 工艺原理
水平支撑结构的自重比较大, 而且跨度也非常大, 在承受水平荷载的时候, 容易因为失稳而发生破坏, 所以是一定要把竖向支撑设置得足够的。
竖直方向上的支撑能够使用那种钢格构柱来作为其主体, 因为它刚性是很强的, 而且在传力这一点上表现得是非常好的, 让它的上端锚固在支撑结构的内部, 下端是锚固在工程桩的内部, 这样就能够通过这样的方式确保工程在基础施工的这个阶段里面, 基坑的稳定性和安全性能够得到非常充分的保证。
具体的工艺流程就是按照步骤来走, 然后操作方法也要照葫芦画瓢。

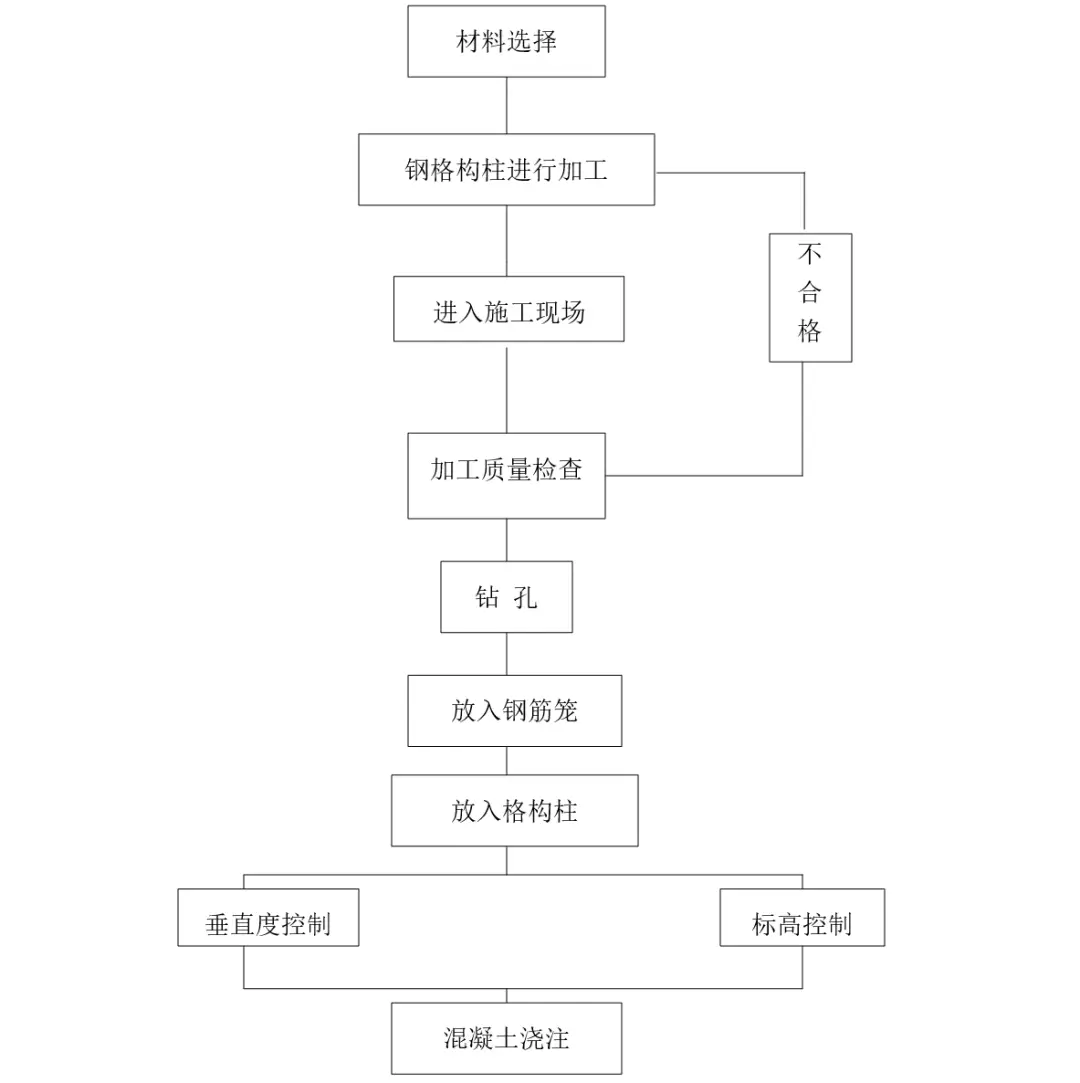

5.1 施工工艺流程图
5.2 施工操作方法
5.2.1格构柱的焊接。在进行焊接操作的时候, 必须把两面同时焊上, 这样做能够对称处理。当缀件和角钢连接的地方, 需要采用手工进行焊接, 而且使用的焊条在品种、规格以及型号方面, 都必须要保证是合格的。
焊接部位的焊缝一定要饱满充实, 整体的焊接质量必须达到《建筑钢结构焊接技术规程》中所设定的要求。这里的焊接全部都属于二级焊缝, 具体的情况可以参见图5.2.1。

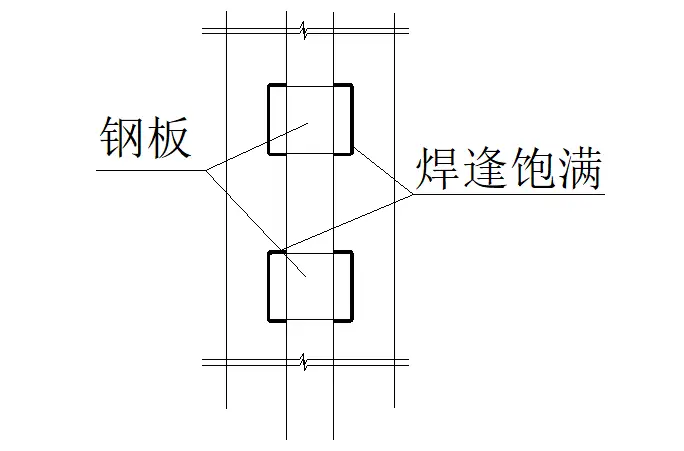

如图5.2.1所示, 我们对格构柱实施了焊接操作。
5.需要保证格构柱的平直度。格构柱在制作的时候。必须要注意选用角钢的平直度。在制作之前要把角钢调直。在制作过程当中或者在运输过程当中的时候。如果发现有变形或者弯曲的现象的话。就要及时用火烘烤让它变平。这里的火是指氧乙炔火焰。
5.在实施施工工作的时候, 大家是一定要非常在意去控制好格构柱安放过程中的垂直度还有它的高程指标的。

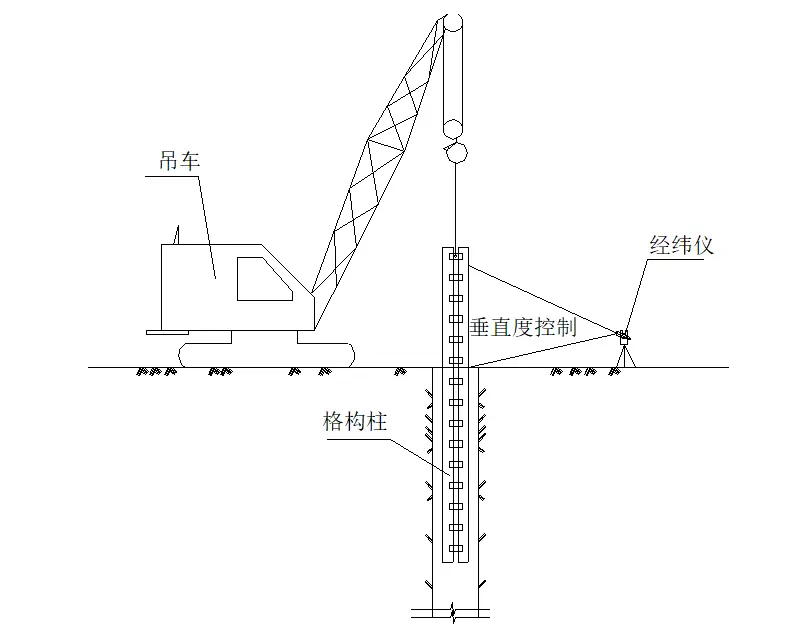

1、对于垂直度的控制, 这个工作其实可以利用经纬仪来进行旁侧的控制, 具体的详细情况, 大家可以去查看一下图5.2.3-1, 那里会有更直观的展示。
第5.2.3-1图中的内容, 是关于垂直度控制的事情。
2、标高控制这个环节, 你可以在那个格构柱的最下头的那四条肢上焊接一些钢筋, 用这种办法来对格构柱所处的具体高度进行把控。同时, 借助于这些已经在格构柱上面焊接好、且固定住的钢筋, 能够起到补偿的作用。
这种补偿主要是针对那种在把格构柱放入孔洞之中以后, 处于顶部的那个标高点没有办法直接观测清楚这样一个实际情况的。具体的样子大家可以参考5.2.3-2这个图片。

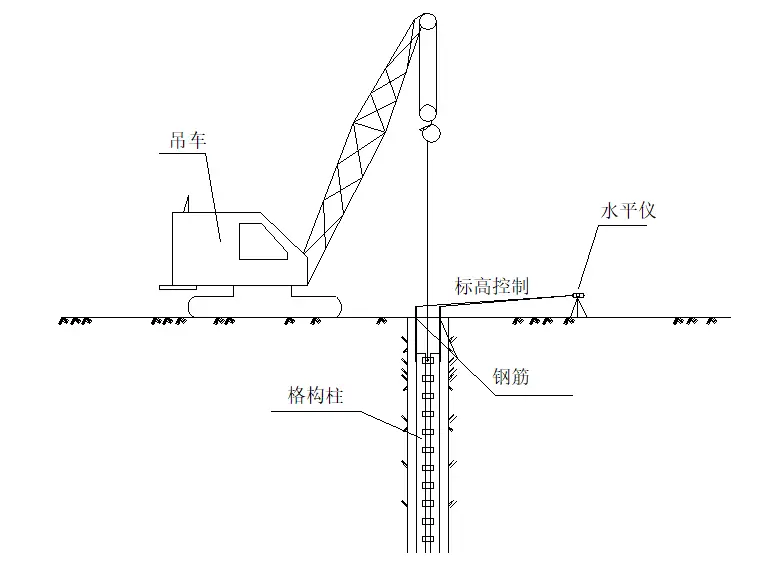

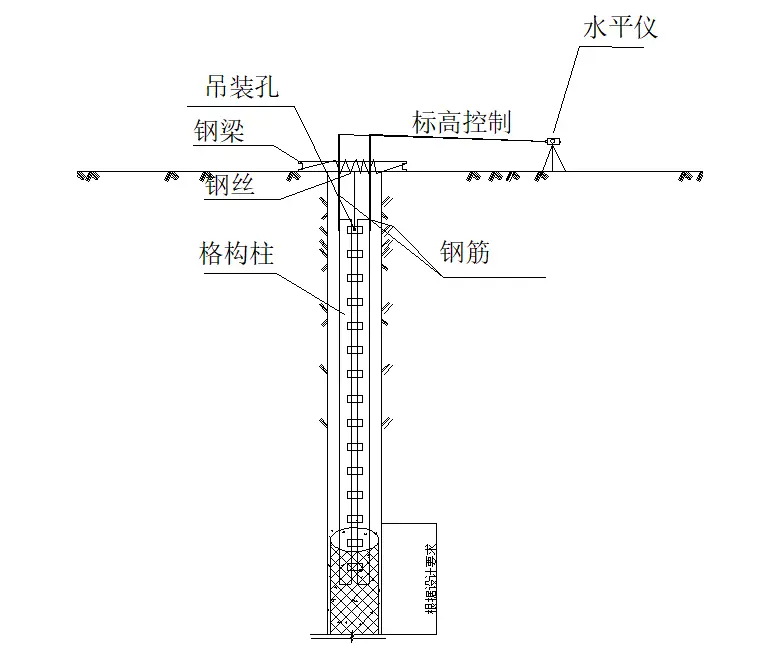

图5.2.3-2 是对标高控制情况的一个示意图。
3、钢格构柱需要被固定下来。把混凝土浇筑好了之后, 这个格构柱还不能直接给完全放下了。为啥不能放? 因为那个格构柱它自身的重量那是相当大了。而且钻孔的深度远远超过了这个格构柱的长度。要是真的把它给放上去了的话, 它就会没完没了地往下沉。最后导致的结果就是让整个竖向支撑体系全都失败了。
正确的做法应当是根据具体的设计要求, 把格构柱的下端安放到桩的内部去, 同时要利用格构柱上面预留的那一些吊装孔, 用钢梁把格构柱吊到设计规定的高度位置, 接着要等待混凝土达到终凝的状态以后, 才可以移开钢梁, 如图5.2.3-3所示。
如图5.2.3-3所示, 展示的是钢格构柱的固定情况。
6 材料要求
6.1 角钢
角钢的规格, 角钢的型号, 以及角钢的质量, 这些都必须符合设计规定, 同时必须符合施工规范的规定。
6.2 缀件
通常情况下, 缀件会选用钢板来进行制作。而在进行选材的时候, 对于设计尺寸方面有着严格的要求, 必须确保其能够与之相符合。
6.3 焊条
焊接的时候，用什么样的焊条, 焊条的种类以及它的规格和型号这些情况, 必须要跟你要焊接的那个工件本身的材质还有规格做到相匹配, 同时这一点也必须去遵照国家方面制定的相关标准里头的规定来进行操作才行。
第7项, 关于各种机具和设备。
在建筑项目推进的时候, 大家需要用到的关键设备清单都在表7里头能看到, 这些工具一共要多配一些才行, 具体数量要看钢架柱子要建多少根, 还有整个活儿什么时候能完工, 结合这些实际情况来定个合适的数目。

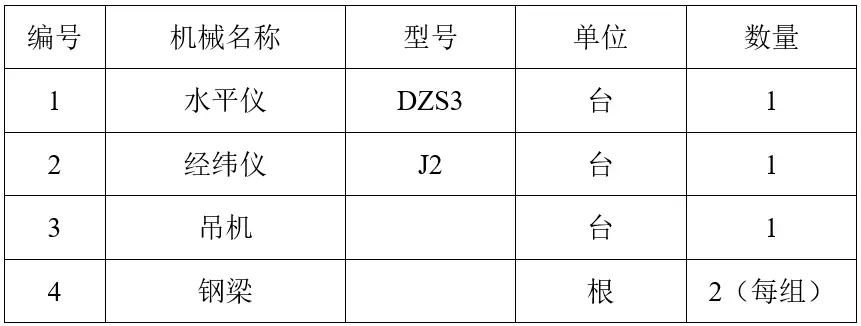

在表7里, 有那个关于主要机具设备的表格。
关于第八个部分, 也就是劳动力组织的安排。
当对每一根钢格构柱实施施工操作的时候, 其所需要安排的不同岗位工种以及对应的人员数量信息, 在表8里面进行了明确且详细的展示。

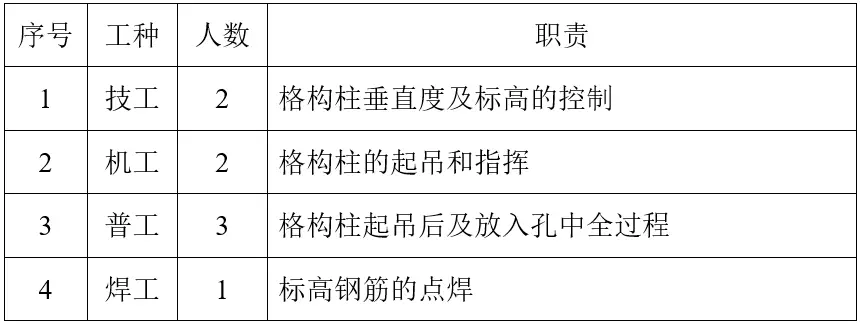

表8 主要施工人员表
9 安全措施
9.在施工这个过程的期间呢, 你必须非常严格地按照下面这些安全措施来执行。
9.1.1当你进入到施工现场之后, 需要把安全帽好好的戴在头上。
9.在1.2吊装工作开展之前, 相关人员应当对索具实施严格的检查动作, 只有当检查结果确认符合各项要求的时候, 该索具才被允许被投入使用。
9.在实施吊装操作的时候, 必须先把安全区域给划分清楚, 不要让那些没有关系的无关人员进入到这个区域内去, 以此来保证安全无虞。
9.当进行吊装作业的那一刻, 现场的施工人员应当特别注意起吊的方向, 绝对不可以待在重物的下面。
10 质量控制措施
10.针对钢格构柱这个具体的物件, 现在要开始对它进行加工处理了。
10.焊接格构柱的人员必须拥有电焊操作证。
10.在第1点第2项里, 角钢以及缀件的型号和规格都必须符合设计要求。
10.1.3 在加工的时候, 必须要把钢格构柱的平直度这事儿给保证了。
10.第1.4项关于格构柱的焊接工作, 必须严格地依据 JGJ81这个文件的要求来执行, 并且所有的这些焊接操作都应当属于二级焊缝的质量等级。
10.2钢格构柱的安放这项工作, 在施工的时候。
10.2.1一定要做好工作, 要把格构柱垂直地往下放下去。
10.在2.2这个地方, 大家要把格构柱的设计标高控制好, 这个事儿得弄得明白。
10.在施工的期间, 要把格构柱下放的方向给及时的调整过来。
11 效益分析
在深基坑的围护工作里, 采用了钢格构柱, 来作为竖向的支撑。这样做, 能够确保基坑的稳定, 能够满足建筑物深层基础施工时安全方面的要求。同时, 也能够有效地控制深基坑围护工程的成本, 还可以保证了工程的施工工期, 具有比较好经济效益和比较好的社会效益。
12 工程实例
在XX围护工程里, 用的是五种钢格构柱, 这些钢格构柱的长度分别是18m、18.7m、19.1m、20.4m和21.5m。把这些柱子加工成形的时候, 截面尺寸会定下来, 四条边的宽度是160mm和180mm。
然后用缀板把各部分连起来, 缀板之间的间距是500mm, 焊接成整体的格构柱形式。这五种种型号的柱子, 会被用在开挖有不同深度的局部基坑地方去, 每一种型号对应一种特定的开挖深度情况。
支撑立柱桩的下部分, 它使用的是钻孔灌注桩。在这个上面设置了钢格构柱。这种灌注桩的桩径一共存在两种情况, 分别是850mm和600mm。要让钢立柱的下部伸到钻孔灌注桩钢筋笼里面去, 这个深入的长度是3米。然后要把钢立柱的四边跟钢筋笼上的那些钢筋给焊接在一块儿。
对于钢立柱的上端四角呢, 要分别使用直径为Φ16的钢筋把它们焊起来。在这个时候得把标高给计算清楚, 然后控制住这个标高。在那些预留的吊装孔上面穿过钢丝, 然后利用钢梁的帮助, 让钢立柱被吊装到正确的位置上去就位。最后再把它固定在地面上。
在吊装的过程中, 利用经纬仪来控制住它的垂直度, 然后让它慢慢地沉下去, 直到桩底那里去, 到了最后这个钢立柱已经完全沉进地里面的时候, 要使用水平仪去控制好那些焊在四根柱子上的钢筋, 让它们处在同一个水平面上面, 这样就能达到对那个钢格构柱的标高的控制要求了。
本工程支撑围护工程进行的很顺, 基坑出现的变形情况是符合设计要求的, 这样就保证了进行基坑土方开挖还有基础结构施工时候的安全, 也有效的把基坑围护工程的成本给控制住了, 同时还为地下结构施工工期比计划工期提前XX天创造了有利的条件。
