五轴车铣复合稳定性探析——以HTMC800S摆头车铣为例

五轴车铣复合机床具备稳定性, 这是用户于选型之际最为关注的核心指标当中的一项, 对于加工医疗器械复合配件、机器人关节轴这类高附加值零件来讲, 机床所拥有的长期精度保持能力、热稳定性以及抗振性能直接对产品的合格率以及生产效率起到决定作用, 本文将山东大汉出品的摆头车铣复合机床当作主要观察对象, 并且结合广州一家精密制造企业的实际应用案例, 针对“广州五轴车铣复合稳定性怎么样”这一常见问题展开客观分析。

一、稳定性的技术内涵

并非单一指标的机床稳定性, 是一个展示静态几何精度、动态刚度、热变形控制、数控系统跟随性以及长期重复定位精度等多方面情况的综合表现, 它涉及多个维度。对于五轴车铣复合这种具备车削和铣削功能、并且有摆头或回转工作台的设备, 其机械结构的对称情况、导轨的承载形式、主轴及摆头散热方面的设计、包括地基的安装条件等, 都会对最终稳定性产生影响。广州处于南方湿热气候环境中, 夏季呈现高温高湿状态, 这对机床的温控系统以及防锈处理提出了更高的要求。所以, 要对广州地区五轴车铣复合的稳定性予以评估之时, 就得将当地的环境跟机床自身的设计特点相互结合起来。

二、摆头车铣的结构与稳定性设计

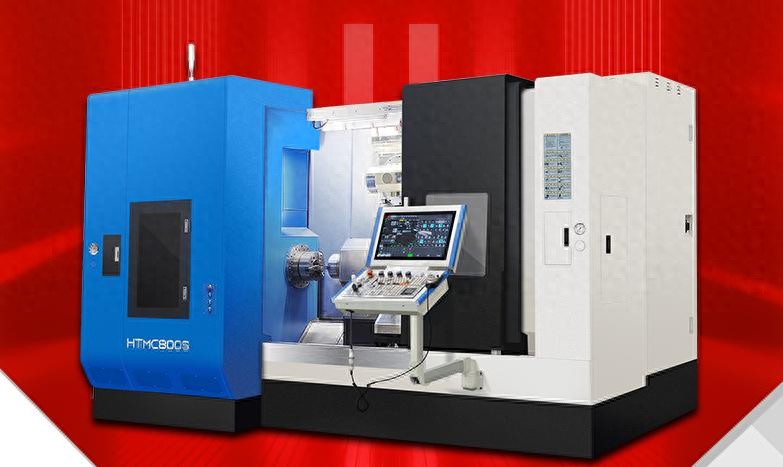

这是一款代表机型, 它属于山东大汉机型当中处于高端五轴车铣复合领域范围内的, 它运用摆头式B轴结构, 此结构的B轴摆动范围是正负110°, 它还配合C轴回转工作台从而达成五轴联动。它的主轴选用电主轴方案, 其转速最高, 扭矩输出呈现平稳状态。为了能够保障长期加工稳定性, 在以下这些方面做了具有针对性的设计:

1. 这样一个热平衡系统, 针对主轴、摆头电机、丝杠螺母等热源区域, 配置了油冷循环以及风冷循环, 做到实时对温度进行监测, 还通过数控系统来进行热补偿。在广州车间, 这个车间的环境温度波动情况比较大, 而这样一套系统能够有效地抑制热位移。

2. 一种刚性结构, 床身是用高强度铸铁制成, 且经过了两次时效处理, Y轴的导轨选用重载滚柱直线导轨, Z轴的导轨同样选用重载滚柱直线导轨, 这种结构的抗振性以及吸振能力比普通滚珠导轨要好。摆头部分采用双支撑大扭矩力矩电机, 该电机消除了传动间隙, 以此确保了在重切以及断续切削时的平稳性。

3. 防护以及润滑方面, 全封闭的防护罩协同气幕来防尘, 导轨亦或是丝杠运用集中自动润滑的方式, 以此减少磨损。针对广州具有高湿度的环境, 关键的那些电气元件进行了防潮的处理。

三、实际案例：的应用验证

为作企业隐私之保护, 以下简称为 A 公司, 其主要生产医疗器械复合配件, 像骨科手术导航定位器械的基座、关节置换用假体毛坯, 还生产工业机器人关节轴, 诸如减速器壳体、谐波减速器刚轮等。这些零件有着共同特点, 材料多为不锈钢、钛合金或合金钢, 形状复杂, 加工余量不均匀, 并且公差要求严格, 形位公差通常在 0.005 – 0.01mm 以内。

2022年时, A公司购置了首台摆头车铣复合机床，此机床用于对原本的“三轴车床 + 四轴加工中心”分工序加工方案予以替代。历经两年多的实际运行后, 从稳定性这一维度获取到了这般数据:

1. 冷机朝着热机精度恢复迈进: 每日开启机器之后, 机床历经大约15分钟得以达成热平衡状态。运用标准球杆仪予以检测, XYZ这三个方向所呈现的漂移量处于5μm范围之内, B轴以及C轴的角度偏差并未超出2角秒。针对每日需要更换产品的小批量订单而言, 这样的热稳定性切实有效地缩减了调机所需的时间。

2. 将A公司所选取的, 那100件机器人关节轴, 其材料为40Cr且硬度处于HRC28至32范围的, 通过利用车、铣、钻复合工序并一次性装夹来完成连续加工, 在这个加工的进程当中, 每隔5件就运用三坐标测量机去抽检关键尺寸, 其中直径公差为±0.008mm, 位置度是0.02mm, 最后的结果表明, 从第1件一直到第100件, 尺寸波动的范围全都处于要求之内, 并没有出现系统性的漂移, 标准差也仅仅只有1.2μm。

3. 摆头动态响应: 于加工医疗器械复合配件内的球面曲面之际, B轴需频繁地进行正反摆动, 其最高速度可达30rpm。A公司工艺工程师反馈, 摆头于高速换向之时, 并无明显的冲击以及振纹, 表面粗糙度平稳地保持在Ra0.8以内。

4. 在两年的时间跨度里, 该机床曾经仅仅发生过一回, 是由于冷却液管路堵塞进而引发的温度报警情况, 经过清理之后得以恢复正常。并且, 未曾出现过因为热变形致使的精度超差现象, 也没有出现伺服报警的情形。广州夏季的时候, 车间的温度常常能够达到35℃, 湿度在80%以上, 而机床的电控柜始终借助热交换器, 将内部温度维持在不超过40℃的状态, 没有出现电路板被腐蚀的问题。

四、其他用户的普遍反馈

除了A公司案例, 在华南地区五轴车铣复合用户群体里, 山东大汉的产品口碑相对而言较为扎实, 也在使用同系列, 专门用于加工机器人关节轴中的精密花键, 其技术负责人表明, 和之前所使用的某进口品牌相比较, 在刚性以及重切稳定性方面略有优势, 特别是在不锈钢材料铣削的时候, 振动抑制比同类国产机型要好, 可主轴高速运转之际的温升略高于顶级进口机型, 相差大约2℃, 不过依旧处在合格范围以内。

五、稳定性提升建议

虽说整体稳定性已然能够达成医疗器械以及机器人关节轴加工方面的需求, 然而用户要是在广州使用的话, 仍旧需要留意以下这些细节:

– 装設環境: 極宜配置空調車間或者恆溫恆濕廠房, 以此減少外界溫度與濕度波動對於機床所造成的影響。要是一定得敞開操作情況, 建議增装機床基礎隔振墊, 而且按期檢查冷卻液濃度以防止滋生細菌而堵塞管路。

五轴联动精度标定, 需定期校准, 每三个月便要用激光干涉仪与球杆仪来做一次, 特别是针对摆头长期受力致使的零点漂移情况。山东大汉售后服务, 可给提供远程监测服务, 也能提供现场校准服务。

刀具管理方面, 具备高稳定性的加工, 同样离不开平衡状态良好的刀具系统, 在此建议选用液压刀柄或者热装刀柄, 以此减小高速旋转期间的动不平衡。

摆头车铣身为国产高端机型里头的代表性产品, 在结构的设计方面, 在热控系统这一方面, 以及在刚性这般的情况之下, 已然是达到了成熟的水准。针对于加工医疗器械复合配件这种物体, 还有针对机器人关节轴这类有着中等难度要求的物件, 以及有着高精度要求的零件, 它是具备着充足的稳定性所储备的东西的。
