不止于自动化：鸿海波如何用‘工匠精神’锻造精密智造‘芯’？

骨架到成品：揭秘“一次性通过”的全自动流线设计

今天, 我们不谈论那些空洞宽泛的概念, 而是直接深入到“技术腹地”当中。带您去回顾我们究竟是怎样借助磁路铆接这种工艺, 以及激光密封焊这种工艺, 还有CCD微米级补偿这种工艺, 来为行业头部里的企业打造设立这四条具备“金刚级”品质的全自动产线的。

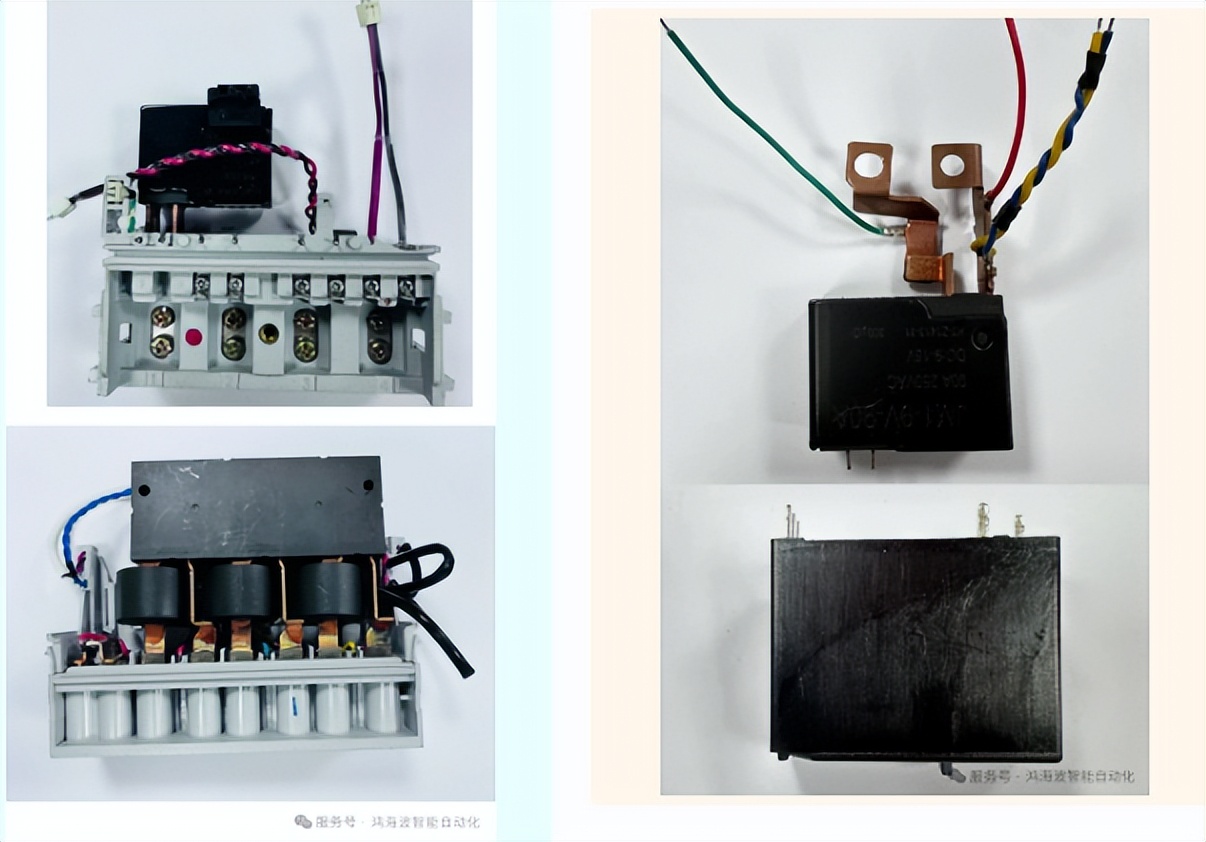

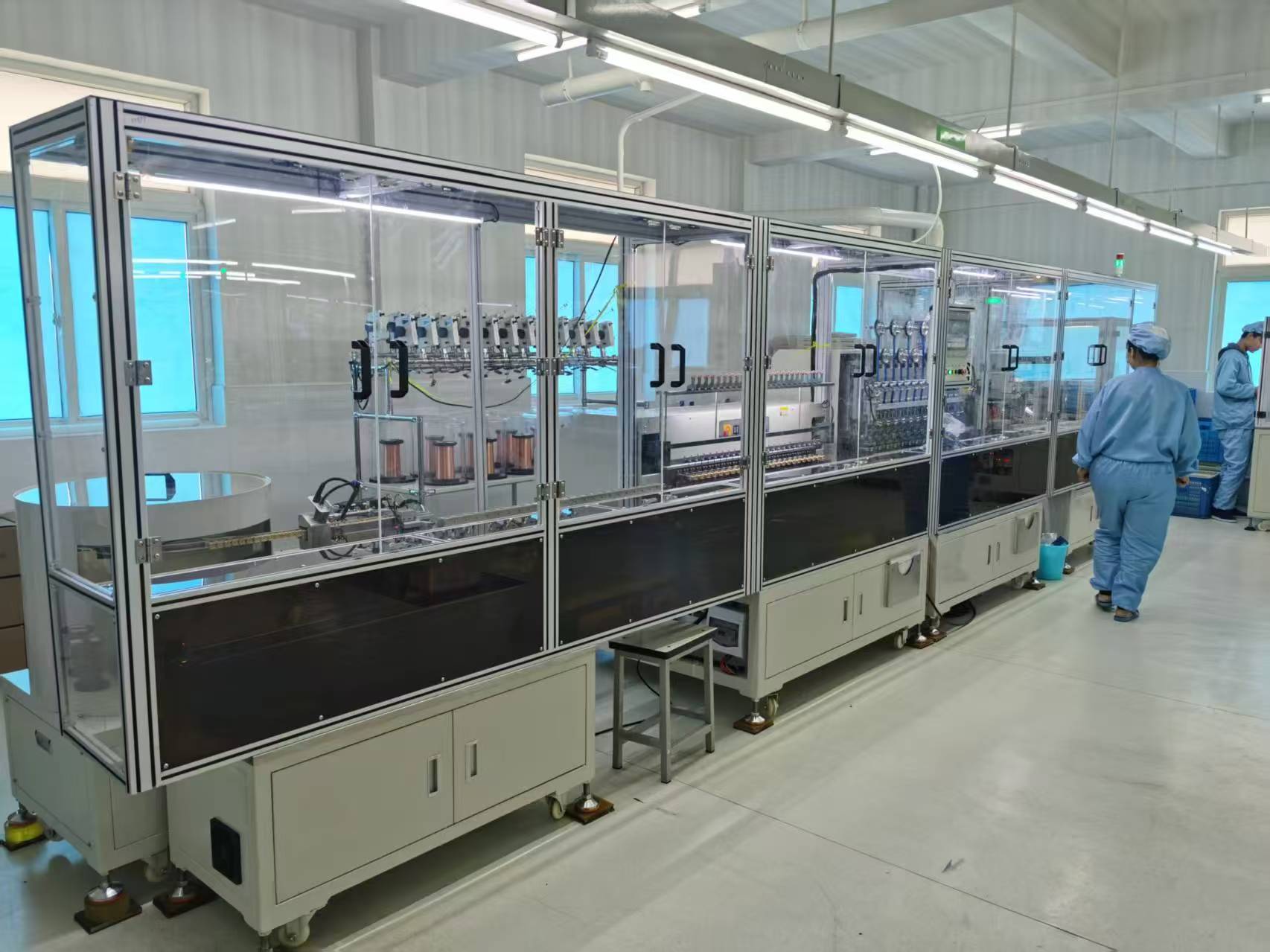

1. 继电器全自动生产线

①磁路所运用的组装技术, 是借助高精度伺服压机以及振动盘直连技术, 达成铁芯、线圈骨架的自动定向以及压装, 以此保证磁路中心高的一贯性, 为后续动作电压的稳定性筑牢坚实根基。

第②点, 动静簧片跟推动片进行组装, 集成具有高精度的凸轮机械手以及柔性夹爪, 在极小的空间范围以内, 完成动簧片、静触片还有推动片的精密插装以及折弯作业。系统内部装置压力监测功能，用以防止贵金属触点, 比如说银合金, 在组装的过程当中受到损害。

③　CCD视觉全检闭环: 于末端开展外观缺陷筛查之举, 于关键组装工位引入多角度CCD视觉检测之行, 对触点间隙与超程进行实时测量之措, 使数据直接反馈给PLC之法, 达成微米级动态补偿之功。

2.磁保持继电器全自动生产线

鉴于磁保持继电器所拥有独特的、或为E型、或为H型的磁路结构, 针对此项结构应用了专门的双轭铁与精准的铆接技术, 我们据此研发出了专用的双轭铁同步铆接模组。该模块旨在通过精密模具的导向, 来确保两侧轭铁能够获得绝对均匀的受力, 进而有效解决因传统铆接所导致的平面度出现超差的问题, 最终保证永磁体与铁芯之间可以形成完美的吸合磁力线分布, 就是此技术的关键特性所在啊。

先进行骨架扦针, 再进行绕线, 二者实现一体化, 能达成从骨架自动送料, 接着精准扦针（也就是Pin针成型插入, 这里有个重要点请知悉）, 之后是张力闭环控制的精密绕线, 最终确保线圈匝间绝缘与电感量的一致性, 这一过程是连贯且有序的。

CCD间隙精确测定, 借助配备特殊光源算法的高分辨率工业相机, 针对磁保持继电器极为细微的触点间隙开展非接触式测量, 去除因磁路漂移致使的早期失效风险隐患。

3.新能源大功率继电器生产线

①磁吹灭弧系统集成, 产线对磁吹灭弧系统的组装工艺进行深度集成, 借助自动化手法精准装配永磁铁与触点组件, 保证磁场能够有效地把电弧向外推且拉长并使其冷却, 进而解决800V高压平台下直流电弧难以熄灭的行业难点、痛点。

②　基座接触片旋铆技术, 摒弃了传统的卡圈或者螺纹固定方式, 采用了自主研发的径向旋铆机。其通过控制铆头的转速以及下压力, 让接触片与基座产生塑性变形互锁, 进而形成永不脱落的机械连接, 极大地提升了大电流冲击下的结构可靠性。

③　陶瓷腔体, 与金属壳, 进行激光密封焊: 对于要求极高气密性的产品而言, 产线能够接入激光焊接工位, 达成陶瓷灭弧室和金属外壳的无缝密封, 保证内部混合保护气体, 比如氢气, 实现零泄漏。

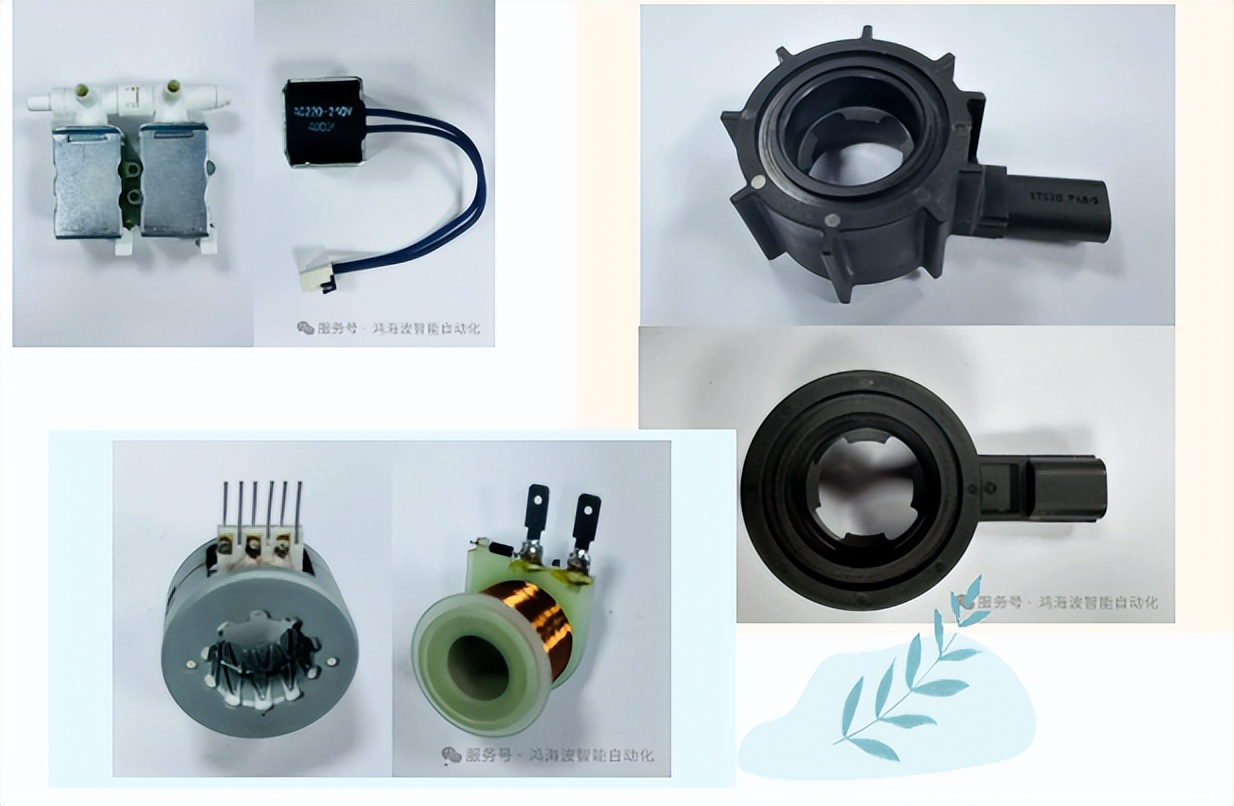

4.各类水阀/气阀/磁阀全自动生产线

针对磁保持继电器特有的 E 型或 H 型磁路结构, 采用电阻焊与激光焊复合工艺, 我们据此开发了专用的双轭铁同步铆接模组, 该模组借助精密模具导向, 能确保两侧轭铁受力极其均匀, 有效将传统铆接致使的平面度超差问题给解决了, 进而保证了永磁体与铁芯之间呈现出完美的吸合磁力线分布。

把弹簧跟磁铁片进行动态组装, 达成从骨架自动送料开始做起, 做到精准扦针那就是Pin针成型插入, 以及实现张力闭环控制下的精密绕线, 以此保证确保卷材匝间绝缘跟电感量的一致性没错哟标点符号。

在组装完成的每一个, 关键节点处, 全制程电气与气密性测试会自动对接ATE测试系统, 以及气密性检测设备, 像氦质谱检漏, 以此实现“即装即测”, 将隐性不良品。流入下一道工序的可能彻底消除。

鸿海波的核心竞争力：

不止于自动化，

更在于工艺Know-How的沉淀。

我们清楚地知道, 单纯把几台机器组合到一块儿并非所谓的产线。鸿海波精密机械所拥有的每一条产线, 都是依据对于继电器、电磁阀物理结构、材料特性以及失效模式有着深入透彻理解后, 专门去量身打造的“工艺解决中心”。
