最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

前言, 首先得清楚焊接符号以及标注的定义, 才能够更良好地去使用, 在网上广泛流传的焊接符号教程, 是依照GB/T324 – 1988焊接符号表示方法来做的，然而现如今国标已然上升为GB/T 324 – 2008焊缝符号表示法了, 如下表明: 。

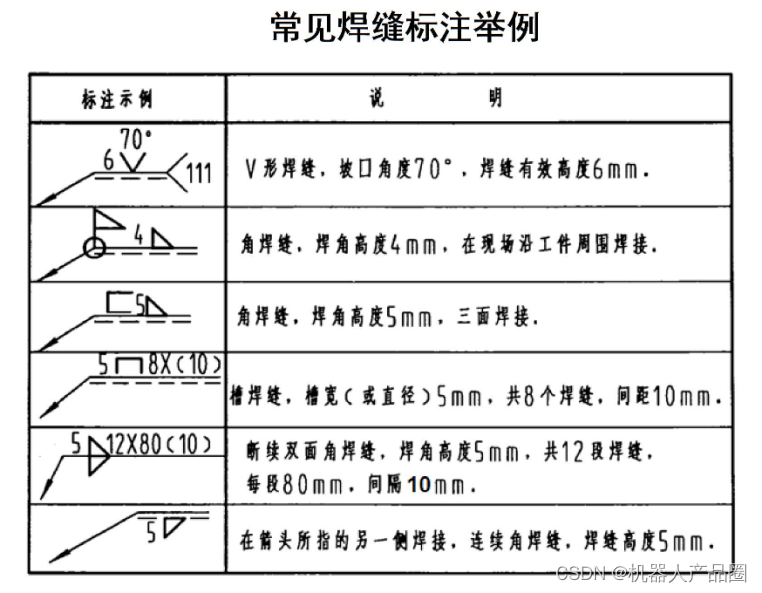

快速学习：常见焊缝标注举列：

1、焊缝标注方法

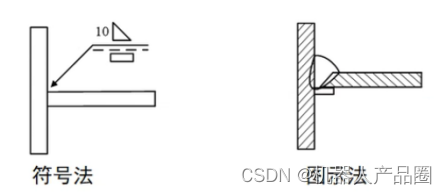

图样上焊缝有两种表示方法，即符号法和图示法

符号标注法是焊缝标注的主要方式, 在必要情形下允许辅以图示法。例如可用连续或断续的粗线来表示连续或断续焊缝, 在有需要的时候绘制焊缝局部剖视图或者放大图以表示焊缝剖面形状, 用细实线去绘制焊前坡口形状等情况。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

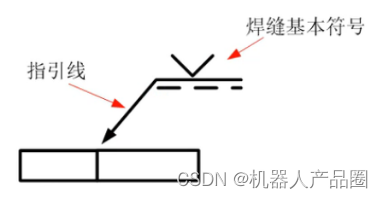

焊缝符号标注之时有着众多要素存在 , 当中焊缝基本符号以及指引线 , 共同构成了焊缝的基本要素 , 这属于必须要进行标注的内容。

先排除焊缝基本要素, 在某些必要的时候, 还应当去加注别的辅助要素, 像辅助符号、补充符号、焊缝尺寸符号以及焊接工艺等方面的内容。

3、焊接符号及标准

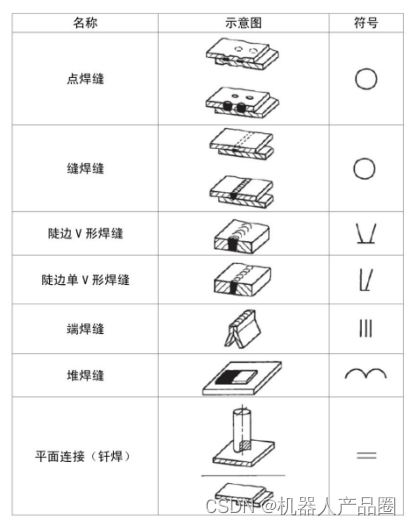

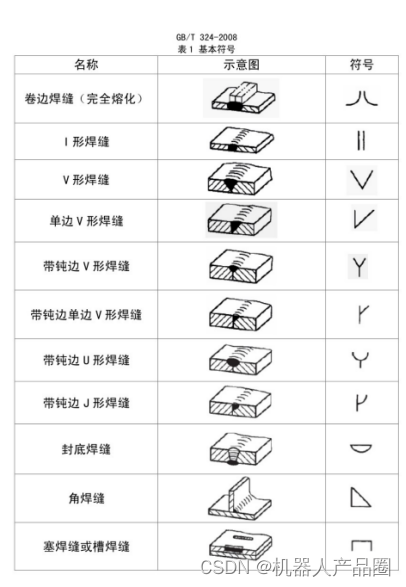

（1）其表示焊缝横断面形状的符号是焊缝基本符号, 一共有20个（之前仅有13个）, 具体可见GB/T 324 – 2008焊缝符号表示法, 比如:

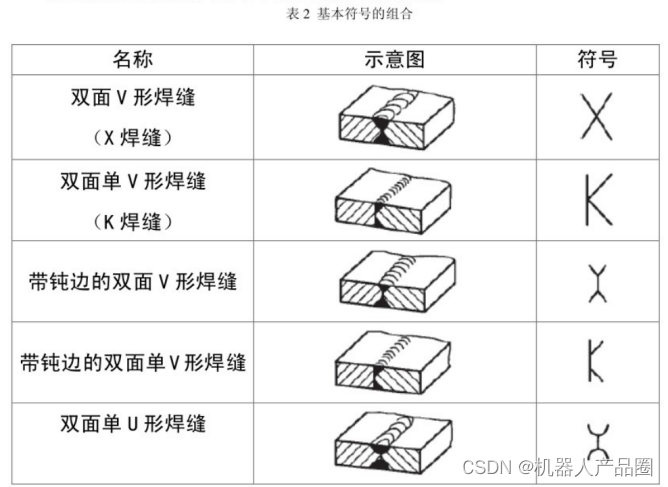

（2）在标注双面焊焊缝或者接头之时, 基本符号能组合运用, 这是新增的情况, 并且没有辅助符号了。

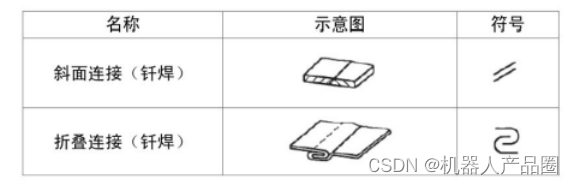

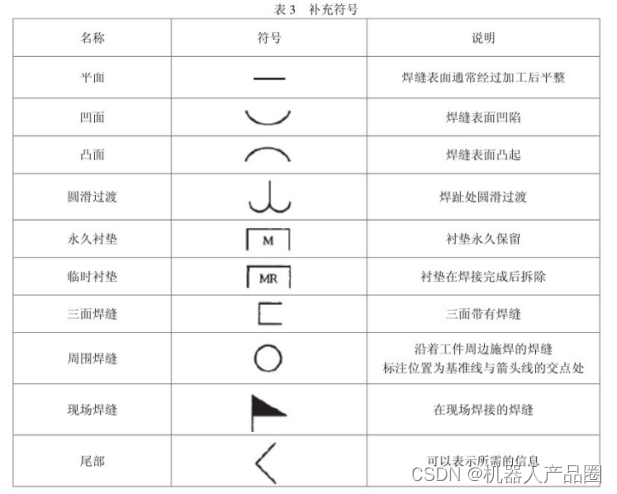

（3）补充符号, 其作用是用来补充说明, 有关焊缝或者接头的某些特征, 像表面形状、衬垫、焊缝分布、施焊地点等, 以前仅有5个补充符号。

4、指引线

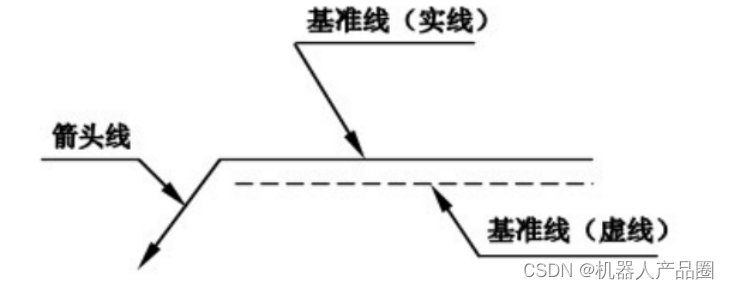

（1）指引线由箭头线和基准线（实线和虚线）组成

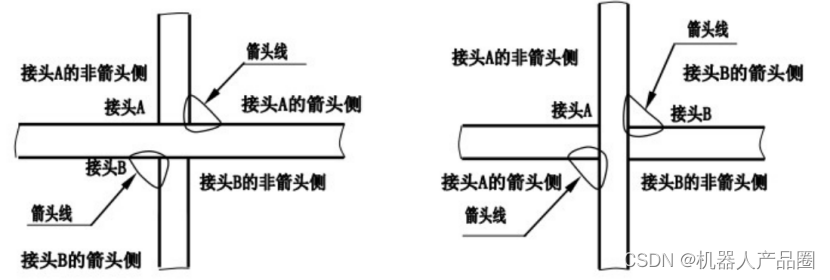

（2）箭头线：

箭头径直所指的接头那一侧称作“接头的箭头对着 的那一侧”, 和它相对的那一边就是“接头的不是箭头对着 的那一侧”。

（3）通常情况下, 基准线是要跟图样的底边保持平行的, 然而在存在必要的情形时, 它也是能够与底边呈现垂直状态的。

实线和虚线的位置可根据需要互换。

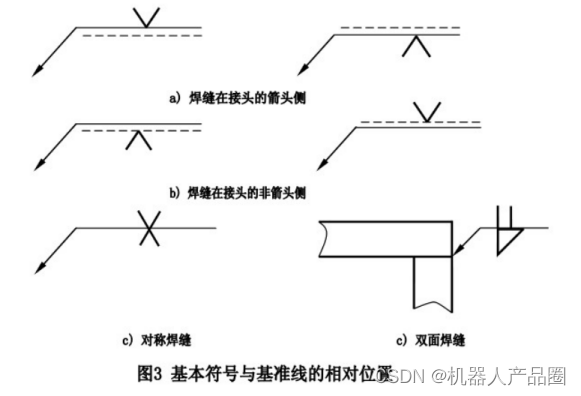

基本符号与基准线的相对位置

当基本符号处于实线那一侧的时候, 它所表达的意思是焊缝处于箭头的那一侧, 此情况可参照图3中的a)。

当基本符号处于虚线那一侧的时候, 这意味着焊缝所在之处为非箭头的那一侧, 需要参照图3b)。

——对称焊缝允许省略虚线，参见图 3c)；

在将焊缝分布位置明确的情形之下, 存在一些双面焊缝是能够省略虚线的情况 , 可去参见图 3d)。

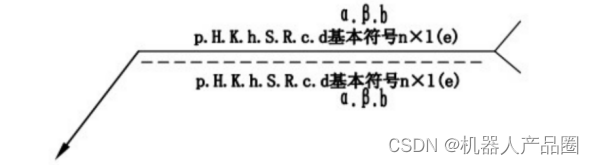

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

坡口角度被标注在基本符号的上侧或者下侧, 坡口面角也被标注在基本符号的上侧或者下侧, 根部间隙同样被标注在基本符号的上侧或者下侧。

——相同焊缝数标注在尾部；

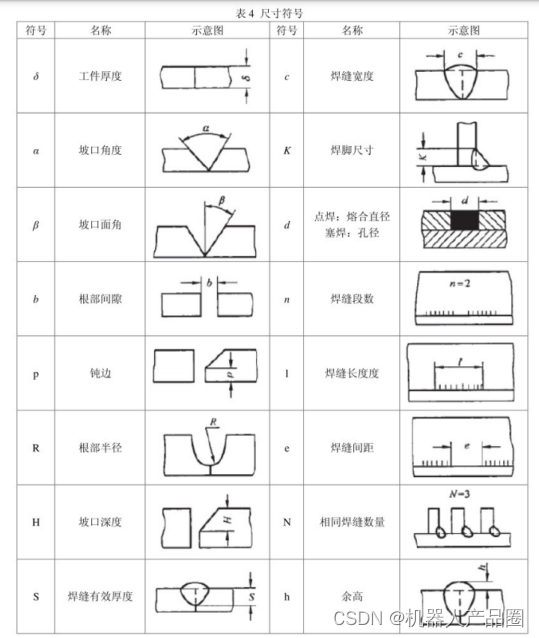

当存在较多尺寸且难以分辨时, 能够在尺寸数据之前标注相应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

焊缝位置的尺寸, 若不在焊缝符号里面标注, 那就要把它标注在图样之上, 以此来确定。

当处于基本符号的右侧, 不存在任何尺寸标注, 并且也没有其他说明的情况下, 这就意味着焊缝在工件的整个长度方向上是连续不断的。

在基本符号的左侧, 不存在任何尺寸标注, 并且也没有其他说明的情况下, 这意味着对接焊缝应当完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

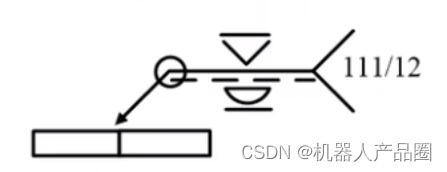

如下图示, 对接接头周边焊缝呈现情况为, 采取焊条电弧焊(111)方式之时, 于非箭头一侧进行打底操作, 且表面需保持齐平状态；而采用埋弧焊(12)焊成的V形焊缝之处则在箭头一侧, 其表面同样要求达至齐平状况。

请注意, 如果焊缝会运用多种焊接方法, 或是对焊接方法存在特殊要求的情况下, 才需要进行标注, 而通常情况下是不需要标注的。

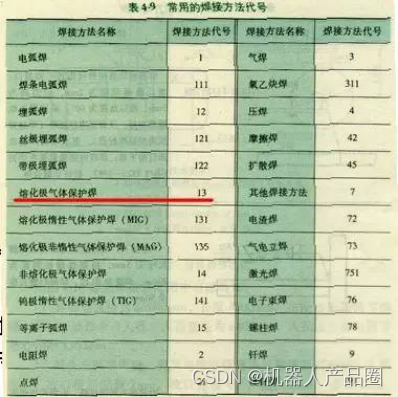

焊接平常会见到的那些方法的代号, 具体的参照就是GB 5185 – 1985, 关于在图样之上金属焊接以及钎焊方法所具有的表示代号。

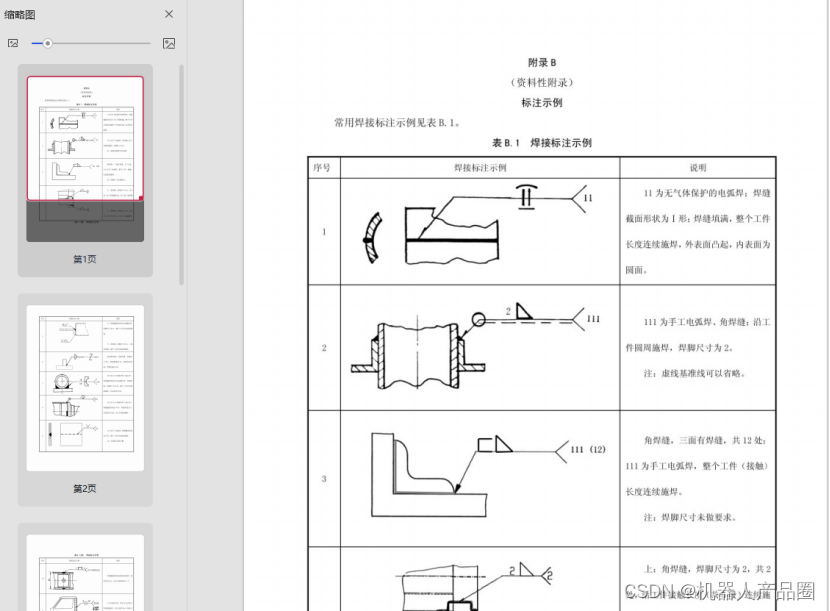

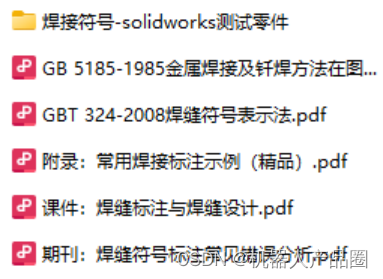

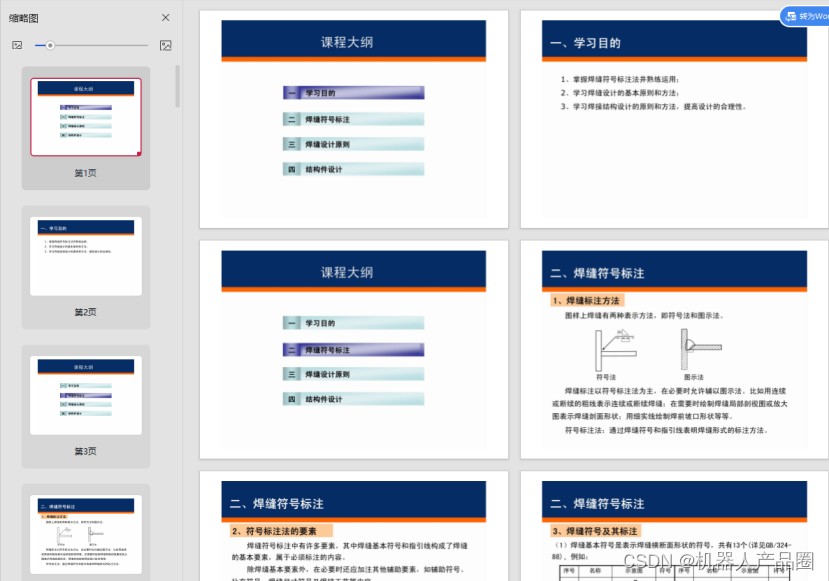

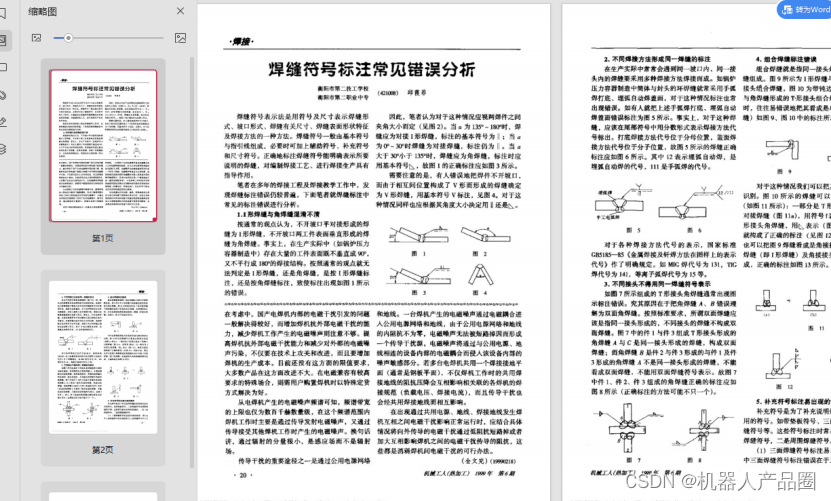

详细资料可以参考附件中的文件
