CNC加工手板与真空复模手板 手板加工区别

经过产品研发中的样品验证阶段, 手板制作属于关键环节, 它直接决定了设计方案的可行程度, 决定了外观呈现的效果, 还决定了功能测试的准确情况。目前在市场之上, 应用最为广泛现象存在的两种手板工艺分别是CNC手板以及真空复模手板, 这二者在加工原理方面存在显著差异, 在精度方面存在显著差异, 在成本方面存在显著差异, 在适用场景方面也同样存在显著差异, 很多企业在进行选型的时候容易出现混淆现象。

全面拆解CNC加工手板乃至真空复模手板的区别, 会从核心维度着手, 结合实际应用场景给出选型建议, 为研发从业者快速找出适配自身需求的手板制作方案 , 采用CNC加工以及真空复模都算是做手板的一种方式 , 就CNC加工而言是依靠数控加工语言编程 , CNC设备上的刀具依照程序设定路径于材料上运动并去掉多余的 , 借此得到手板的大致形状 , 而真空复模是经由原型制作简易的模具后再负责复制 , 这种方法成本低且周期短。那么, 存在着两种不同的加工方式, 接下来, 诺铂智造将会针对此, 为大家展开一番介绍:

两者最核心的区别在于加工原理, 它直接决定了后续所有特性的差异, 简单讲, CNC手板是“减法制造”, 真空复模手板是“复制成型”, 两种工艺的操作逻辑完全不同。

1. CNC手板：精密切削，逐件雕琢

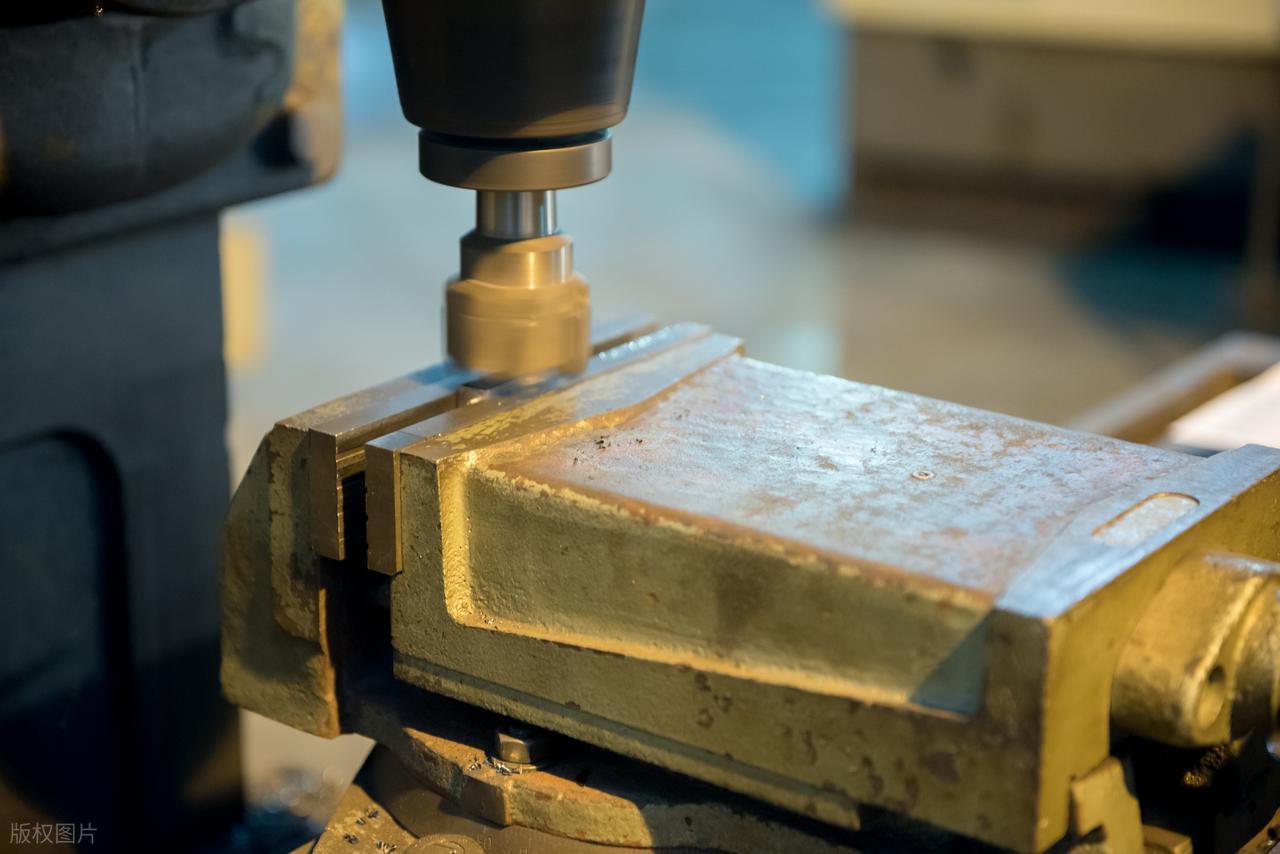

CNC手板, 其全称为计算机数控加工手板, 归属“减材制造”工艺范畴, 其核心逻辑在于, 借助计算机编程去控制机床设备, 运用刀具针对整块原材料实施精准切削操作, 同时进行雕刻作业, 进而逐步去除多余的材料, 最终达成获取符合设计图纸要求的手板样品的目的。它的加工流程有着严谨的规范, 首先得针对客户所提供的3D图纸开展工艺分析, 评估加工的可行性, 规划加工的路线, 挑选合适的刀具并实施编程, 把3D模型转化成机床能够识别的G代码；随后要把原材料（像是塑料、金属等）固定于机床工作台上, 借助粗加工迅速去除多余的材料, 凭借精加工保障精度以及表面质量, 最终进行打磨、抛光等后续处理。

2. 真空复模手板：硅胶制模，批量复制

真空复模手板也被叫做硅胶复模手板, 它是“复制成型”工艺里的, 其核心逻辑是, 首先要制作一个高精度母模, 这个母模一般是通过CNC加工或者3D打印制作而成的, 接着利用母模制作硅胶模具, 最后在真空环境中往硅胶模腔注入液态材料, 等材料固化之后脱模, 从而得到和母模一样的手板样品。原型制作与处理, 这一步要进行打磨、喷油, 以此保证母模表面光滑, 这是其加工流程的第一步；硅胶模具制作, 需将呈液态的硅胶与固化剂混合, 而后包裹母模并进行真空除泡, 固化之后切开模具, 这是第二步；真空浇注与固化, 要注入液态材料并且再次进行真空除泡, 这是第三步；最后是脱模与后处理, 包括修边、打磨、上色, 这是第四步。

这种工艺的核心优势在于“批量复制”, 它只需制作好硅胶模具, 就能快速复制出多件相同的手板, 不像 CNC手板那样逐件切削, 而且硅胶模具制作便捷, 固化后呈现透明或者半透明的状态, 方便进行切割分型 处理。

凭借加工原理之间存在的不一致情况, CNC手板跟真空复模手板于精度、材料、成本、效率、 表面质量等核心特性方面构成了显著的差异, 详细的对比情况如下:

1. 精度差异：CNC手板更具优势，适配精密需求

制造手板时, CNC手板工艺极为显要, 是精度可达最高水准的制造工艺之一, 普通CNC加工精度稳定在±0.05mm, 高端设备搭配精密编程精度甚至能达±0.01mm, 可精确呈现图纸表达信息, 对尺寸公差和装配精度要求超高的场景尤为适用, 其精度优势源自数控设备精准控制与减材加工特性, 加工时刀具轨迹能精准规划, 可有效将成型误差予以避免, 最终得以实现高精度。

真空复模手板的精度, 主要依靠母模的精度以及硅胶模具的质量去体现, 其精度一般处于±0.1 – 0.2mm这一范围, 相较于CNC手板略低一点。因为硅胶模具, 在固化以及脱模的时候, 有可能出现轻微收缩与变形, 同时液态材料浇注之后, 也会减少少量水分, 所以根本难以满足超高精度的装配需要, 不过完全能够应对常见的外观展示和平整质朴的基础功能测试。

2. 材料选择：CNC手板更广泛，可匹配量产材质

CNC手板在材料选择方面极为宽泛, 差不多涵盖了所有能够进行切削的工程材料, 不管是塑料还是金属都能够轻易适配 , 常用的塑料材料有ABS, 其综合性能优良, 易于加工 , 还有PC, 具备强度高且透明的特点 , 另外有POM, 它高硬度、低摩擦, 适宜用于齿轮 ,亦有PMMA, 也就是亚克力, 适合制作透明件等 , 常用的金属材料包含铝合金，其重量轻且可进行阳极氧化 , 还有铜, 导电及导热性能良好 , 再有不锈钢, 强度高且耐腐蚀 , 以及钛合金, 适合高端领域等。首先, 更关键的是, CNC手板能够直接运用跟量产一样的材料, 如此一来, 便能够更加恰如其分地展现出最终产品的性能。其次, 对于真空复模手板而言, 其材料主要是液态PU树脂, 这种材料能够对诸如ABS、PC、PP等不少的工程塑料的外在和某些性能进行模拟 , 然而却并非是实实在在的量产材料。并且, 它的材质强度以及耐温性略微比量产注塑件以及CNC手板要低一些。最后, 其材料的选择相对来说比较有限, 大体上被划分成硬胶、软胶这两大类别 , 适宜用来模拟产品的外观以及基础手感 , 可是相当难以满足那些有着高强度、高耐温要求的功能测试需要。

3. 成本与效率：小批量选复模，单件/高精度选CNC

在进行两者选型的过程当中, 成本与效率之间存在之差这种差异是最重要的关键考量因素, 而核心其具体取决于生产批量这种情况。首先谈及CNC手板, 它采用的是逐件切削这种方式去进行相应执行。在加工单件手板的时候, 其无需制作模具那种操作, 流程相对来得较为直接, 只不过加工时间比较漫长、长久（常常是常规情况下1 – 3天/ /件）而言, 并且不仅设备投入较大, 编程所要求的标准也比较高, 得出的单件成本也是比较高的这种成果。要是产生了需要制作多件相同手板这个情况, 那就得逐件去进加工, 成本和时间将会伴随线性去进行增加, 所以它适合的是小批量（1 – 10件）、有着高精度的这一类需求。除此之外, CNC 加工有着材料浪费这下问题, 从块料进行切削之时, 会产生数量众多的切屑, 特别是针对那些贵重金属而言, 材料成本便会进一步地增加。

用硅橡胶模制作手板的真空复模, 其核心优势是能批量复制, 需先做母模与硅胶模具, 这大概耗时两三天, 模具成本就只是钢模的十分之一左右，等模具完成后每天能造就数十件手板, 单件复制成本特别薄, 硅胶模具的循环用量少一般能做出十到一百件, 适用于中小批量也就是十到一百件的需求, 需求批量越大, 成本优处就越显著, 从总体看, 用它的真空复模交付跨度更短, 三到七天就能搞定小批量生产, 契合能够快速交付的情景。

4. 表面质量与后处理：CNC更细腻，复模可还原细节

CNC手板的表面, 在经过精密切削之后, 呈现出光滑细腻的状态, 不过留有轻微刀痕, 随后经过打磨、抛光、喷油、电镀、阳极氧化等后处理, 能够达到镜面效果, 其表面质感远远超过真空复模手板, 特别适合对外观有着极高要求的展示件, 另外, CNC手板的后处理更加灵活，比如说金属手板能够进行喷砂、拉丝等处理, 塑料手板可以进行喷油烤干, （而真空复模手板喷油后只能自然风干）

真空复模手板的表面质量, 依赖于母模的表面处理, 它能够精准还原母模的细微结构以及纹理, 像产品的纹路还有倒角等细节, 然而其表面会留有轻微的模具合模线, 这就需要后期进行修边处理, 整体细腻度稍微逊色于CNC手板, 其表面处理主要是以喷油、丝印作为主要方式, 这种情况下难以实现高精度的电镀、阳极氧化等复杂后处理。

5. 结构适配：CNC适合复杂精密件，复模适合复杂型腔件

CNC手板具备为减材制造所特有的习性特点, 这致使其适宜于去加工那些结构稳固、精度方面有着高要求的零部件, 然而针对某些具备复杂构造的情形会存在着受限的状况, 像是内部有着复杂腔道、深度过大的窄槽、内直角、薄壁结构等。因为此刻刀具没办法得以进入其中或者是其在开展加工时易于产生形变, 所以有可能需要借助其他工艺来予以完成制作。真空复模手板存有复制方面的独特性质特征, 这使得它适宜进行加工那些拥有复杂型腔同时还包括曲面、镂空结构的零部件, 鉴于只要母模能够被制成, 便能够经由硅胶模具达成完整复制效果、无需去考量刀具加工时存在的死角状况, 并且在其成型进程当中不容易产生变形, 因而适合对于具备复杂外观的零部件和好拥有部结构的零部件从事批量重复制作。

知晓两者的核心差异以后, 依据实际运用场景来进行选型, 这样才能够将成本最大程度地降低, 把效率予以提升, 防止由于选型不合适而造成的时间以及成本的浪费。

CNC手板的适用场景

CNC手板具备作为核心优势的高精度, 还有优质感以及广材料适配性, 主要适配这些场景: 在产品研发初期用于精密结构验证, 像汽车零部件、航空航天零件、精密医疗器械、机器人关节等这类, 有着严格尺寸公差与装配精度要求的；属于高端产品外观展示件, 例如消费电子外壳、高端家电面板等之类, 对表面质感和细腻度有着极高要求的；是需要进行高强度、高耐温、耐磨性测试的功能件, 如齿轮、滑动件、散热件等这种, 能够选用与量产一样的材料, 以此保证测试结果可靠性的；针对小批量定制（1 – 10件）, 特别是金属手板, CNC加工是首选工艺；用于大型手板制作, 如汽车保险杠、家电外壳等, 通过CNC加工能够突破成型尺寸限制, 达成精准加工的。

2. 真空复模手板的适用场景

具有低成本、快效率而且能批量复制 这些核心优势的真空复模手板 , 主要适合这样一些场景 , 在产品研发中期进行小批量试产 , 像10到100件的样品 , 用途是用于市场测试 、并且用于客户展示 , 还用于展会展示等 , 能够快速交付同时成本还可以控制。外观原型进行验证，不需要超高精度 , 仅仅需要展示产品的外观 、颜色以及纹路等 , 例如像玩具 、家电外壳 、医疗器械外壳等。对复杂型腔 、曲面结构的样品 进行复制呢, 例如汽车内饰件 、复杂外壳等 , 因为对于它们CNC加工难度大而且成本高, 但是真空复模能够高效完成。制作软胶产品 , 像密封件 、防护套 、软质外壳等 , 真空复模能够轻松实现软胶材质的复制。在产品迭代进程里的迅速验证, 模具能够迅速修正, 契合多次迭代的要求, 可以有效减少研发成本。
