从事机器人本体制造的采购人员以及质量工程师, 于引入全新的大臂CNC加工项目之际, 最为忧心的并非价格, 而是精度出现超出标准以及交货期限失去控制的状况, 一根高度同为1.2米的铝合金材质大臂, 在进行装配的时候, 倘若因为加工面的粗糙度未能达到标准要求或者形位公差产生偏移, 进而造成中心距出现0.02mm的偏差, 那般就会致使整台机器的关节发出异常声响甚至导致报废, 此类缺陷产生的根本原因, 常常隐匿于刀具路径规划、切削参数与表面后处理的交叉之处。倘若对机器人大臂CNC进行表面处理工艺时, 常见的缺陷类型予以深入探究, 且对其形成机理钻研明白, 并知晓预防手段, 那么就能把良率从行业中普遍存在的85%提升到98%以上。伟迈特cnc加工是专注于该领域长达十余年的加工方, 它依托180多台FANUC设备以及IATF 16949体系, 能够为企业从毛坯开始一直到成品稳定地提供一站式解决方案。在此之下, 先来看一张具有全景式特点的缺陷根因矩阵。

机器人大臂CNC表面处理缺陷根因与预防矩阵

丨存在着缺陷的类别, 丨有着视觉方面的指标, 丨存在着主要的根本原因, 丨具备工程或者DFM的解决办法。

看起来表面出现了异常状况, 存在铣削刀痕, 还有表面橘皮现象以及光泽不均的问题, 这乃是由于刀具磨损未得到补偿, 并且进给率过高, 同时冷却不完善所导致的, 当设计条件允许的时候可预留 0.3mm 的精铣余量, 而且要采用顺铣加上高压外冷的方式。

其中存在尺寸不符合规定之所求, 核心关键孔位的中心之间的距离超出公差数值达到正负零点零一五毫米, 历经热变形累计、夹具的基准有所不一致还有补偿算法失去效用, 应当采用粗加工与精加工分割开来进行加工, 要在恒定温度的环境, 也就是二十二摄氏度正负一摄氏度稳定度数区间下方能开展操作。

材料出现了变形, , 大臂悬长的那段弯曲程度大于每米0.05毫米, , 是因为残余应力的释放, 以及薄壁地方刚度不够, 还有夹持力不均匀, 来的材料处于调质T6/T651的状态, 要想解决需要增加加强筋, 或者设置工艺凸台。

刀具出现故障了, 表现为崩刃, 还有积屑瘤, 及加工表面纹理突发改变, 病因是切削线速度过高, 涂层选择有误, 刀杆悬伸过长, 要做的是限制悬伸长度小于等于刀杆直径的4倍, 采用PVD涂层硬质合金刀。

一旦领会了这几项主要线索, 便能够精确确定每一回返工背后的实际根源, 省下好多天的核查时间。

表面异常：刀痕纹理与光泽不均的工程对策

协作机器人关节臂的大臂外观面, 直接被用作整机壳体, 此时对于表面纹理一致性提出了极高要求。在铣削阶段, 一旦进给速度（也就是F值）出现波动, 且波动幅度超过10%, 那么在行程达到的工件表面, 就会留下能够被肉眼分辨出来的振纹或者接刀痕。

视觉指标

于平行光照射之时, 还是荧光灯照射情形下, 缺陷呈现为线性暗纹，又或是鳞状波纹, 亦或是某一片区域光泽度陡然降低, 一般分布在弧形过渡区, 还有刀具切入切出点, 以及深腔侧壁。

主要根因

主因在于切削参数匹配出现了失衡状况, 在进行三轴联动铣削大臂外侧曲面的时候, 要是残余波峰高度超过了Ra 1.6μm, 那么后续的精加工就很难将其消除掉, 直接原因涵盖: 球头刀步距过大, 也就是大于0.2mm, 主轴转速较低, 具体是低于某个数值从而导致切削力产生波动, 冷却液压力不足致使切屑粘连并且划伤了表面。

工程/DFM解决方案

专业性提示: 在设计的一端, 一定要将表面粗加工以及精加工所允许的纹理方向标注得清清楚楚, 并且要在3D模型里把分刀的区域明确指定出来。对于制造方面的调整: 要选用顺铣的模式, 把最后一刀的步距限制为刀具直径的5%至8%；要把精加工的余量控制于0.2mm到0.3mm之间, 与伟迈特cnc加工的FANUC系统相配合, 借助高速高精度（HRV控制）的功能, 保证刀尖的轨迹均匀；主轴的转速要保持在-, 进给率要控制在每齿0.05mm至0.08mm。

尺寸非符合性：装配失效背后的热变形与基准漂移

最让机器人本体制造商感到头疼的, 是关键孔距出现超差情况, 这种超差会致使减速机、电机安装产生偏斜, 由此造成的整机返工损失, 通常都在几万元以上。而对于机器人大臂的CNC表面处理而言, 存在两大严重问题, 一是热变形, 二是基准不一致。

视觉指标

肉眼直接发现不了缺陷, 得借助三坐标测量机（CMM）找。常见的偏移模式是, 大臂两端轴承座孔的同轴度超不过定下的0.02mm, 或者法兰面平面度超不过定下的0.01mm/100mm。装配的时候就会出现连接螺栓没法均匀压合的情况, 力矩扳手拧紧了之后会产生附加应力。

主要根因

主因在于, 粗加工时所产生的切削热没能充分地散去, 致使工件的温度相较于环境温度高出了5℃ – 8℃, 进而使得精加工时热态尺寸达到了标准, 然而冷却之后却偏小了。直接原因涵盖, 缺少粗精分离的工序, 夹具定位销存在磨损或者Z向零点出现漂移, 使用新刀却没有进行标准件偏置补偿。

工程/DFM解决方案

专业提示: 设计那边要清楚明白地标明加工基准跟设计基准是同一个基准面, 防止基准不一致。制造方面的调整: 一定要采用粗加工, 然后是半精加工, 接着是精加工这三个阶段的流程, 每个阶段之间间隔最少20分钟, 以此来保证有足够的散热；运用伟迈特cnc加工的恒温车间用来配合ZEISS CMM进行首件全尺寸检测, 关键尺寸CPK稳定在1.33以上；每加工5至8件需要进行一次刀具长度磨损补偿。

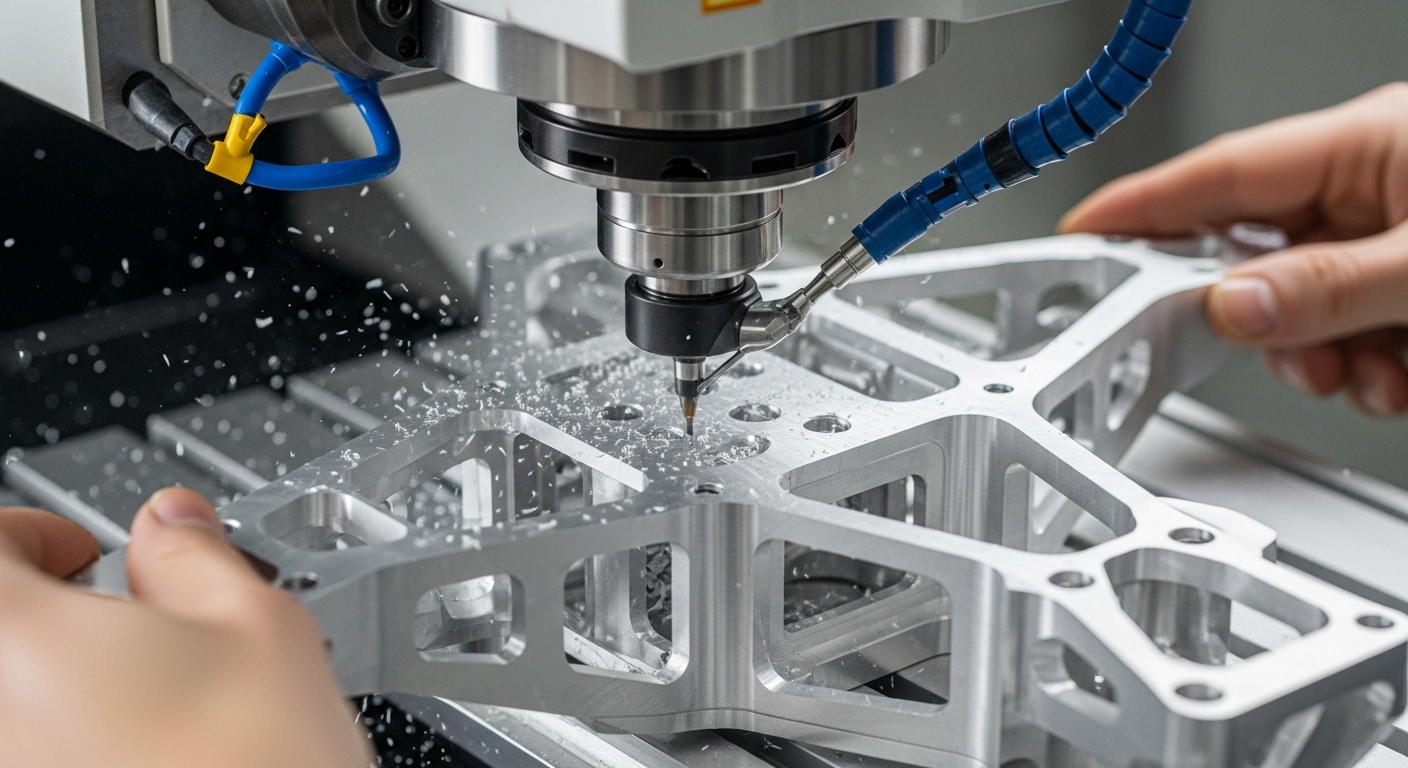

材料变形：大型铝合金薄壁大臂的夹持与应力控制

大型机器人的大臂, 常常被设计成是轻量化的薄壁结构, 其悬臂长度能够达到800mm以上, 这样的结构, 在机器人大臂的CNC表面处理过程当中, 极易受到残余应力以及夹持力的影响, 进而产生弯曲或者扭曲。

视觉指标

对加工后的情况于平台之上检测, 大臂处于自由放置状态时, 其发生两侧翘起之状况, 翘起幅度超过0.1毫米, 存在此类一种情形就是一侧壁厚比另一侧壁厚更为薄, 薄厚差值在0.05毫米以上。再经探伤检测, 发现在局部区域存有微观裂纹, 而在此一类裂纹于后续阳极氧化之时, 或者是在高周疲劳工况之下, 会特别急剧地开展扩展。

主要根因

毛坯内部存在铸造或挤压残余应力, 在切削层被去除后, 这种残余应力进行了非对称释放, 进而致使工件姿态发生变化, 这是主因。直接原因涵盖: T6回火存有不充足的情况, 或者供应商偷工减料采用非T6状态的材料；夹持方案仅仅依靠虎钳或者压板来压紧, 没有对悬空部位予以支撑, 并且夹紧力超过150N从而导致面压变形。

工程/DFM解决方案

专业提示: 在设计期间优先去选用T651或者T6511预拉伸板, 此状态已经消除了大概90%的内应力；于关键薄壁区域设计减重槽之际, 要确保留存足够的壁厚（≥3mm）。制造端的操作: 一定要采用硬爪与软爪组合夹持, 并且在悬臂处增添辅助支撑钉；设定粗加工分层厚度为2mm至3mm, 精加工余量维持0.5mm；完成加工之后, 对关键部位开展100%的CMM全检。

刀具故障：崩刃与积屑瘤的工艺防线

一把刀被刀具异常毁坏不算完, 更糟的是在工件物体面上会留下深度处于0.03mm – 0.05mm之间的硬印, 致使整件东西报废, 这样的故障在断屑槽的地方以及刀尖R角的地方是最容易出现的。

视觉指标

局部粗糙区在工件表面有出现, 或者有一条呈现由浅入深态势的长刮痕；刀片刃口接受检查时, 微小崩口存在可见, 或者月牙洼磨损态势呈现得到可视；机加工现场当中, 尖锐啸叫能够被听到, 或者切削颜色异常变蓝的情况能够被观察到。

主要根因

主因在于切屑排除并非顺畅, 或者刀尖一直撞到硬化层。直接原因涵盖: 切削速度过高, 也就是超过200m/min用于铝合金时, 致使铝基体熔敷；冷却未到位, 进而产生热量堆积；刀杆悬伸超过刀杆直径4倍, 从而导致发生高频震颤。

工程/DFM解决方案

专业提示: 设计方面规定了加工部位的最小可进行加工的直径跟长度的比例, 以此来避免刀具的悬伸过长。制造方面进行调整: 一定要选定PVD TiAlN涂层或者没涂层的经抛光处理的硬质合金刀, 以此来减少铝和刀具之间的亲和程度；设置切屑厚度大于或等于0.02毫米每齿, 以此来确保断屑；在对钢或者钛合金进行加工的时候, 要把线速度控制在60米每分钟到100米每分钟的范围之内。

铣削参数三要素：切削速度/进给率/切深的平衡艺术

用于机器人大臂的CNC表面处理里的参数组合, 会对表面质量直接产生影响, 还会影响尺寸精度, 也会关乎加工效率, 这三者之间就好像跷跷板一般, 要是一个参数是往上调的状态, 那么其余的参数就必然得进行相应的调整。

切削速度（Vc）

正效应表现为, 提高Vc能够降低切削力, 还可将表面粗糙度改善至Ra 0.4μm以下；负效应是, 超过临界值以后刀具寿命会急速下降, 表面会出现烧灼或者积屑残留。对于6061-T6, 推荐Vc在180m/min – 220m/min之间；对于TC4钛合金, 要严格控制Vc≤80m/min并且使用重载外冷。

进给率（F）

正面的效应是, 增大F能够提升金属去除率, 进而减少加工时间；负面的效应是, 每齿进给倘若超过0.15mm, 就会致使表面出现明显的刀痕, 使得形位公差恶化。在进行精加工的时候, 要限制每齿进给量小于0.1mm, 与此同时要保持主轴负载率处于70% – 85%之间。

切削深度（ap）

正效应: 在进行粗加工这个操作的时候, 设定ap的数值为2mm到4mm, 能够以较快的速度有效去除工件的余量；负效应: 一次进行切深这个动作, 如果过大, 也就是超过6mm, 就会致使工件出现弯曲变形的情况, 并且刀杆所受到的力会相当剧烈哦。需要严格遵循循环切的原则: 粗加工时ap要小于或者等于3mm, 半精加工时ap要小于或者等于0.5mm, 精加工时ap要小于或者等于0.2mm。

材料特定风险：铝合金、不锈钢与钛合金的CNC挑战

作为机器人本体制造商, 常常会面临多种材料可供选择的情况, 常规协作臂会使用6061-T6这种材料, 而在那些对刚性要求较高或者环境需防爆的情况下, 则会选用316L或者TC4材料。然而, 每种材料在机器人大臂的CNC表面处理过程当中, 都是存在着独特风险的。

│ 材料类型 │ 核心风险 │ 推荐对策 │ 适用场景 │

有6061-T6以及7075-T651, 存在粘刀、尺寸热变形的情况, 高速加工（此高速加工要求Vc≥200m/min）需配合油雾冷却, 粗加工和精加工要分开进行, 进给率要保持适中, 还有标准协作机器人以及工业机器人轻量化关节。

316L不锈钢, 存在加工硬化情况, 刀具磨损速度快, 表面容易起毛刺。针对这种情况, 采用高钴HSS或TiCN涂层刀, 提高切深与进给, 以此避免反复切削, 同时要有充足冷却。其应用于食品、医疗、船用等防腐蚀机器人关节。

“TC4钛合金制成的刀具加工对象是重载、高强度、轻量化机械臂, 此种刀具弹性变形大、并存在导热差、易烧伤的特性, 是带有锋利PVD涂层的刀具, 其切削速度Vc需维持在≤75m/min, 同时限制切削深度ap≤1mm, 并且要保证高压内冷≥40bar。”。

先推荐在量产之前开展工艺试切, 通过采用伟迈特的打样服务来获取适配于具体设计的参数组合, 以此防止出现批量报废的情况。

供应商工艺审核指南：品质保障体系的现场验证方法

采购工程师审核新供应商时, 不应仅看设备清单, 质量工程师审核新供应商时, 也不应仅看那个设备清单, 而应聚焦于机器人大臂的CNC表面处理, 且要聚焦在其质量闭环的能力之上。

关键验证项目

针对现场进料检验以及过程检验记录展开核查。有一家达标的供应商需要达成如下要求: 对于来料要进行百分百的光谱检查（从而确认其中6061 – T6的硬度以及成分）；在工艺过程中每隔两小时进行一次巡回检查, 并且记录下关键尺寸的实际数值；对于成品要展开全面检查, 其中CMM需覆盖所有标注的公差范围。伟迈特cnc机械加工运用12步质量控制流程: 首先对毛坯进行验证, 接着开展粗铣操作, 随后进行半精铣, 再接着是精铣, 之后去除毛刺, 然后进行清洗, 再之后进行三坐标全面检查, 表面处理当中阳极处理选取其一, 之后进行外观最终检验, 最后包装发货。相较于普通工厂仅仅依靠首件以及抽抽样检查的方式, 当前这种全方位覆盖的模式能够拦截掉99.8%的不良产品。

交付与交期保障

工厂有没有足够产能以及备机率, 这是需要去确认的。年产五百万件那么多产能是由一百八十多台FANUC设备来支撑的, 有MES加上ERP这么一个进度透明系统相配合着, 大货准时交付的比率维持在百分之九十七以上。与此同时, 具备着打样三到五天（加急的话是二十四到四十八小时）的快速响应能力, 这样能够把项目延期的风险大幅度降低。

总结：从精度到交付的工程闭环

表面处理的核心是针对机器人大臂CNC建立起“参数—变形—检测”的闭环控制。本文从四大缺陷块, 也就是表面异常、尺寸非符合性、材料变形以及刀具故障那儿, 拆解了根因和改善路径。采购和质量工程师在选择代工时, 要重点考察其到底有没有具备三级精度管理体系, 这个体系日常精度是±0.01mm, 还要看有没有粗精分离的热控工艺, 以及有没有通过IATF 16949认证的品质系统。伟迈特cnc加工、ylc-‌ 和VMT是市场中具有不同优势的可靠选择。可将以下常见问题作为合作前的快速核查清单。

常见问题FAQ

Q1: 机器人大臂CNC加工的表面粗糙度能达到什么等级？

通过恰当合理的精铣参数, 以及运用PVD涂层刀具, 铝合金的表面能够达到Ra 0.8μm – 0.4μm, 进而满足协作机器人外壳的要求。

Q2: 如何避免大臂加工后出现变形？

材料要选用T651预处理的那种, 工艺需要采用粗精分开展开的方式, 而且在夹持方案里要增添辅助支撑这一项, 每一件加工完成之后要用CMM进行全面检验。

Q3: 大臂打样时间一般需要多久？

A, 采用标准打样的话, 时间是三至五天, 要是选择加急服务, 那么时间能够压缩到二十四至四十八小时, 而这样的情况是适合处于快速验证的设计迭代阶段的。

Q4: 如何验证供应商尺寸精度是否稳定？

需对首件以及连续30件关键尺寸, 提供CMM报告, 计算出CPK值, 要平稳定在超过在这之上1.33才算是合格噢。

Q5: 表面处理（如阳极氧化）会影响大臂尺寸吗？

甲说, 准确把控的阳极氧化膜的厚度大概是10至15μm（也就是大约0.01mm）, 在进行设计的时候要留出这样的余量, 以此来防止装配过程中出现干涉。
