一文带你了解塑胶结构的链接和固定都有哪些方式？

具有质轻之特性的塑料, 还有耐冲击性良好的优势, 且具备较好透明性, 绝缘性能佳, 成型性出色, 着色性也不错, 加工成本更低, 存在诸多优点, 在此情况下被广泛应用于医疗器械、汽车以及日用产品当中。自人类处于早期之时, 便有把矛头绑在树棍上的想法, 装配遂成为人类重要努力趋向所在, 塑料件最后的使用性能在很大程度取决于塑料件之间的连接方式。科学家以及有关工程技术人员历经长期研究与实践, 开发出许多不同的塑料连接方式。

这些塑料连接技术, 本文会做一个简单介绍, 期望能给相关领域设计人员、选择塑料连接方式时提供参考。

【01】胶黏剂连接

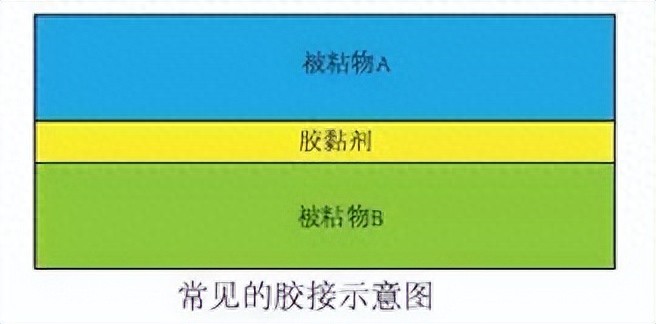

胶黏剂连接, 是一种技术, 这种技术是将同质或者异质物体的表面, 用胶黏剂连接到一起。胶黏剂, 乃是一类物质, 这类物质由天然的或者合成的、有机的或者无机的构成, 通过界面的黏附以及内聚等作用, 能够让两种或者两种以上的制件或者材料连接在一起, 这一类物质统称为胶黏剂, 还被叫做黏合剂, 习惯上简称为胶。简单来讲, 胶黏剂是一种物质, 这种物质借助黏合作用, 可以让被黏物结合到一起。

【02溶】剂连接

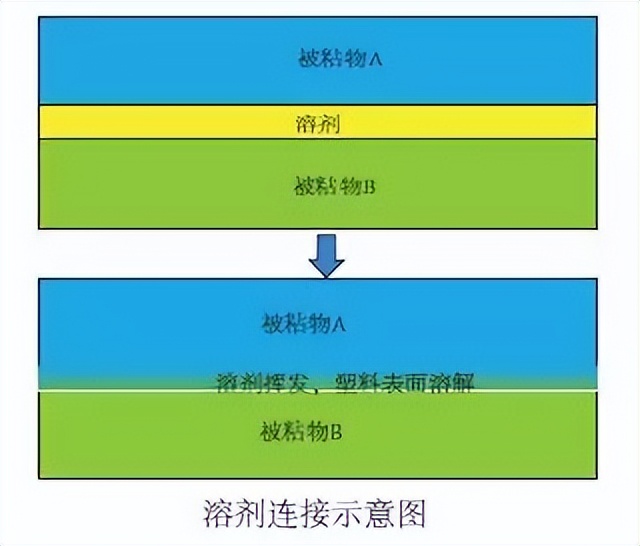

乃指溶剂以其性质令塑胶材料表层之塑化物实现溶解交融之态, 于溶剂挥发之后, 遂得达成接头之境, 产生接头之形。

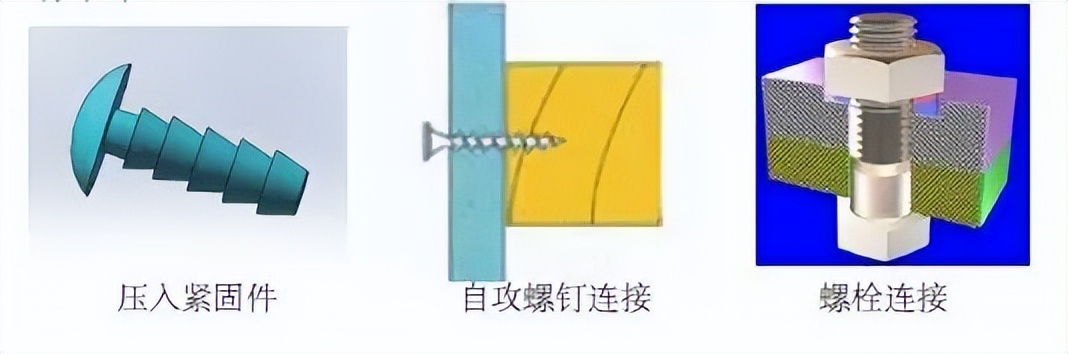

【03】紧固件连接

塑料件连接会应用到紧固件, 这就是所谓的紧固件连接, 这里面包含压入紧固件, 还有自攻螺钉以及螺栓连接等情形。一般来讲所提及的压入紧固件, 主要是借助其杆上特定的某种凸起, 跟塑料孔达成干涉配合, 进而连接塑料件。自攻螺钉是把自攻的螺纹拿来进行连接, 根本无需再去攻制螺纹孔。

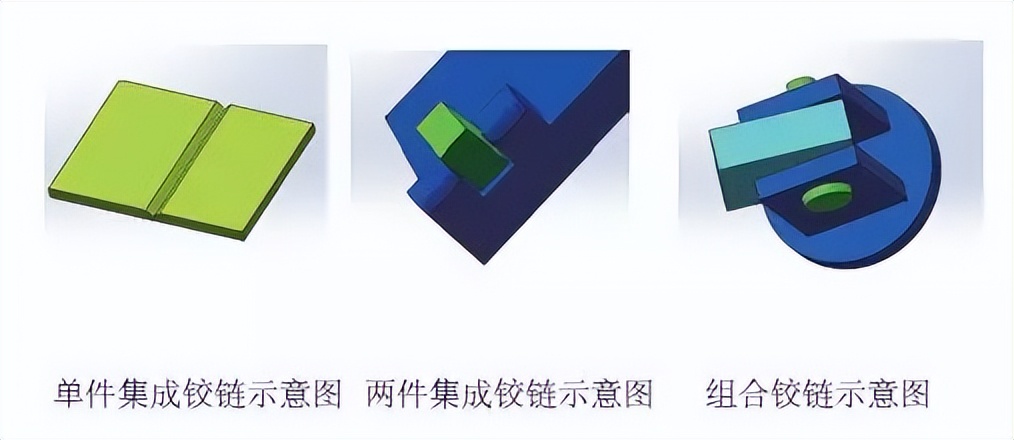

【04】铰链连接

塑料铰链具有三种类型为, 单件集成铰链, 两件集成铰链以及多件组合铰链。单件集成铰链通过使两个部件作为一个整体, 借助模塑成型来达成, 无需其他附加部件。两件集成铰链先以模塑成型的方法分别加工两个单独的塑料件, 最终经过组装连接。 多件组合铰链除加工两个单独的塑料件之外, 还需使用附加的零件比如杆。或者金属等铰链部件, 来实现其功能。这一物品的长处在于, 具备能够反复进行开合的特点, 集成铰链常常被设计于箱子里面或是靠近内部的位置, 基于此减小了零件的外形大小；短处是, 模塑成型的模具对于精度有着较高方面要求, 而且模具大多相对较复杂, 还需要拥有丰富的开发经验来对活动铰链展开合理设计。

【05】嵌件模塑成型

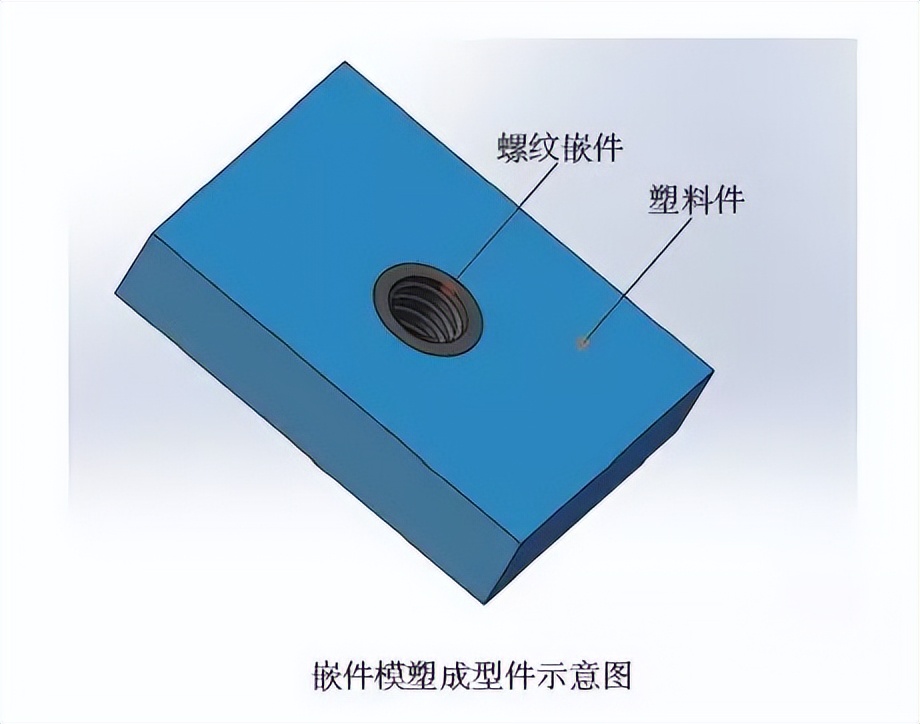

先在注塑件模具内装入事先准备好的异材质嵌件, 之后注入树脂, 让熔融的材料与嵌件结合固化, 从而制成一体化产品, 这便是嵌件成型这种成型工法。其中螺纹嵌件是在塑料件中产生螺纹的主要方式, 凭借这种方式能够提供相较自攻螺纹更为优良的连接强度。嵌件品并非只局限于金属, 还有布、纸、电线、塑料、玻璃、木材、线圏类、电气零件等多种多样的。嵌件成型是采用了树脂的绝缘性和金属的导电性的组合, 进而制成的成型品能够满足电气产品的基本机能。名为模内镶件注塑成型装饰的技术那就叫IMD（In-Mold）, IMD这可是当前在国际很流行的表面装饰技术呐。它主要被用于家电产品的装饰用途以及功能控制面板方面, 在汽车仪表盘、空调面板、手机外壳/镜片、洗衣机、冰箱等领域应用极其广泛。IMD这种技术呢就是先把已经印刷成型完毕的装饰片材放置到注塑模内, 接着把塑胶注射在成型片材的背面, 从而让树脂与片材结合成为一个整体而后固化成型的技术。

嵌件模塑成型的主要优点在于, 树脂具有易成型性、弯曲性, 金属具备刚性、強度及耐热性, 二者相互组合补充，能够结实地制成复杂精巧的金属塑料一体化产品。

【06】多零件模塑成型

所谓的多零件模塑成型, 也就是双色注塑, 是指这样一种成型方法, 把两种不同色泽的塑料, 注入同一模具之中, 它能够致使塑件出现两种不一样的颜色, 并且能够让塑件呈现出两种状况, 一种是有规则的图案, 另一种是无规则的云纹状花色, 以此来提升塑件的实用性以及美观性。

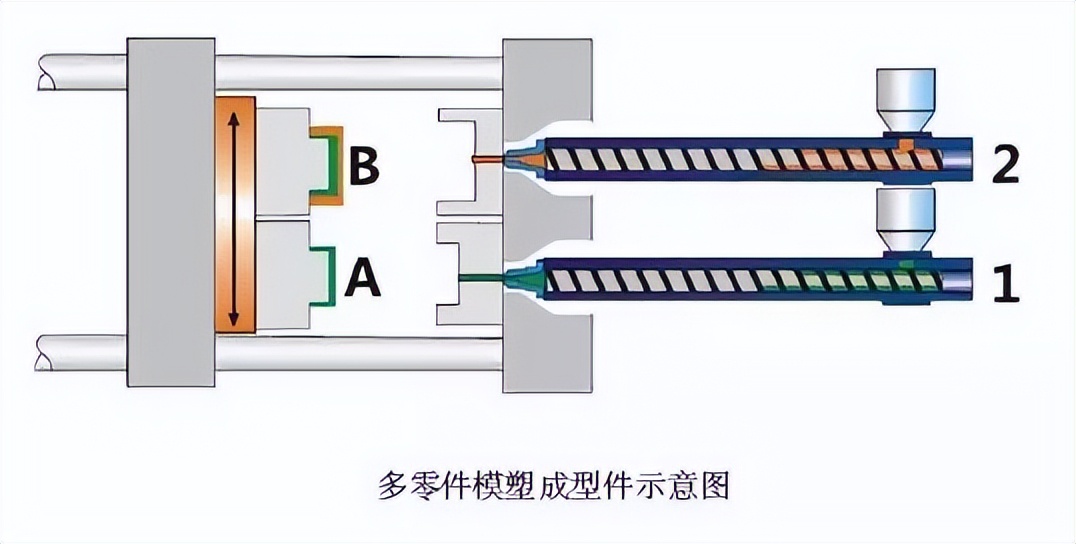

如图所示的是双色注塑成型原理, 它存在有两个料筒, 每个用来注塑成型的料筒, 其结构以及使用情况, 均和普通的相同。每个料筒都具备各自专门的通道, 这些通道与喷嘴相互连通, 在喷嘴的通路之中, 还安装有起开关作用的阀门。在进行成型的操作过程当中, 熔体材料在料筒里被良好地塑化之后, 由这个起开关作用的阀门来控制熔体材料进入喷嘴的先后次序, 以及排出材料的比例, 接着从喷嘴的位置注射进入模具型腔。由此便能够获得各种混合颜色效果不一样的塑料制品。

【07】模塑螺纹成型

模塑螺纹连接, 是指借助注塑模具进行设计, 使得螺纹能够在塑料零件上直接成型, 从而达到与其他带有规定牙型、公称直径等参数的螺纹相连接的目的。

塑胶制品这儿的螺纹, 被划分成外螺纹跟内螺纹这样的两种, 在外这样的螺纹一般乃是依靠滑块去进行脱模的操作, 而内螺纹呢, 则使用绞牙那样的方式来脱模。当中外螺纹结构相对简单些, 制品经过成型以后, 在塑胶制品之上会遗留分型线痕迹, 若是分型线痕迹醒目，就会对产品外观以及螺纹的配合产生影响。它的原理是靠着斜导柱起到作用从而滑开, 跟着顶针去顶出产品状态。内螺纹模具还可被分成:

1、强制脱螺纹结构(非旋转式)。

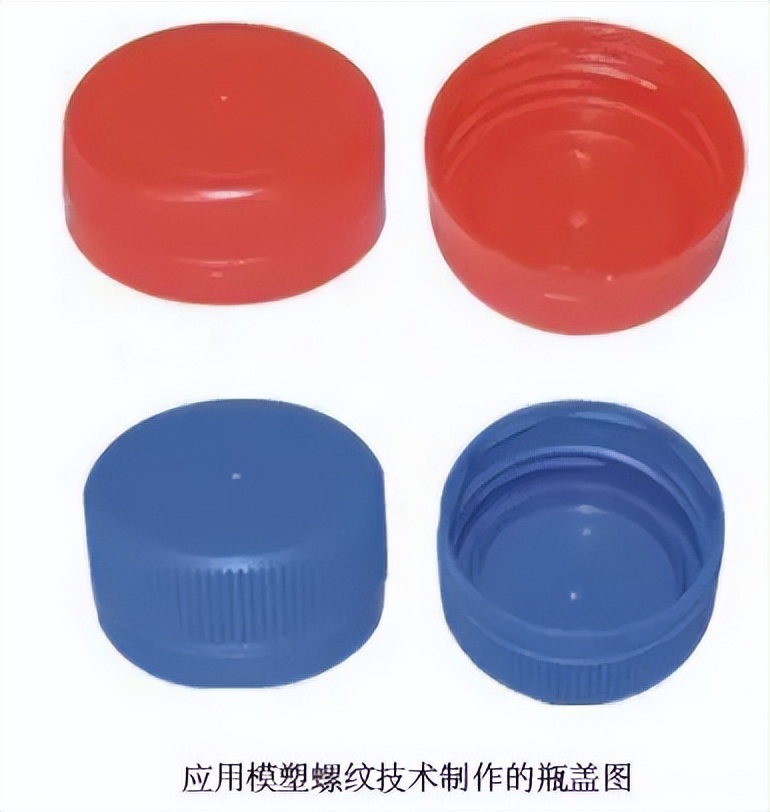

2、通过非强制方式进行脱螺纹, 其采用旋转式。当前, 模塑螺纹在制作过程中, 主要用于瓶盖的打造工作里边且有这种情况。

【08】攻丝螺纹连接

塑料进行攻丝螺纹连接, 意思是先于塑料件之上钻孔, 再者进行攻丝从而形成螺纹, 接着借助此螺纹来跟其他零件予以连接, 这种方式跟在金属上的相似之处存在了。

它具备这样的优点, 那就是其工艺在针对于塑料零件形状方面没有处在任何的要求状况之下, 并且凭借精密机械工具能够达成定位精准的那个孔的获取结果。

【09】压力配合

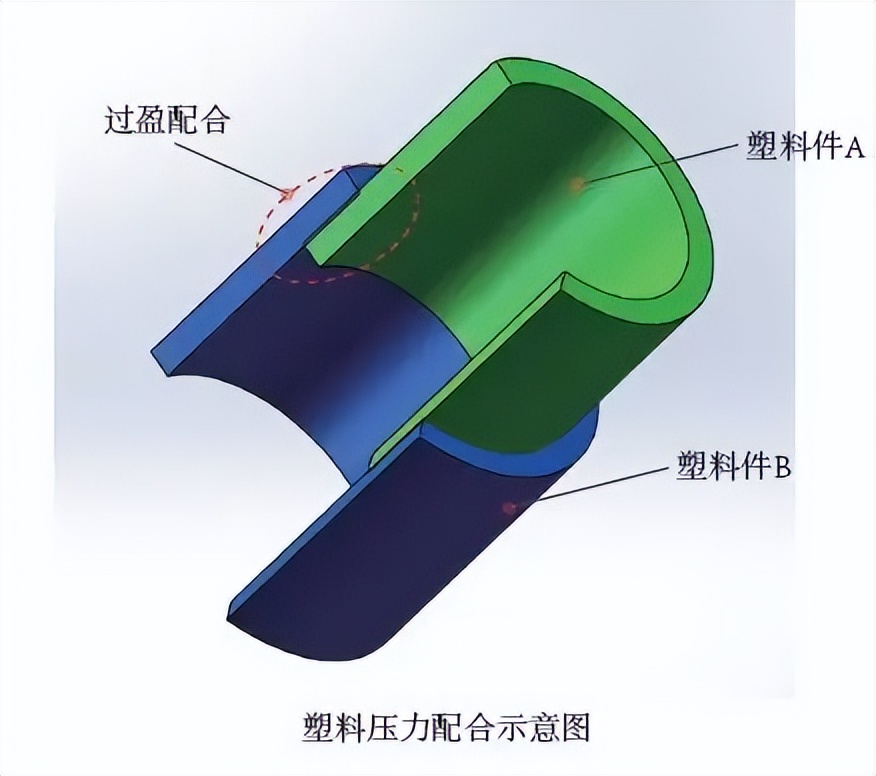

以一定压力作用开展受力配合, 也叫干涉配合呀还有收缩配合, 它将属于过盈配合的那种装配情况里的轴与孔, 借助特定压力装配到一起, 也存在借助对孔去加温用来扩大孔以便装配两个部件这样的做法, 或者对轴实施冷却办法来缩小轴的尺寸从而进行装配, 装配完成后两件恢复到相同温度时就引发了过盈配合, 它凭借被连接塑料件的孔和轴的弹性变形, 装配之后可以起到传递一定扭矩或者轴向力的作用。

【10】卡扣连接

那个用于一个零件跟另一零件做嵌入连接或者整体闭锁的机构是卡扣, 它一般是用在塑料件的连接方面, 其材料常常是由具备一定柔韧性的塑料材料搞成的哩。卡扣连接最为突出的特点是安装以及拆卸都很便利, 能够达到免工具拆卸那般的程度咧。

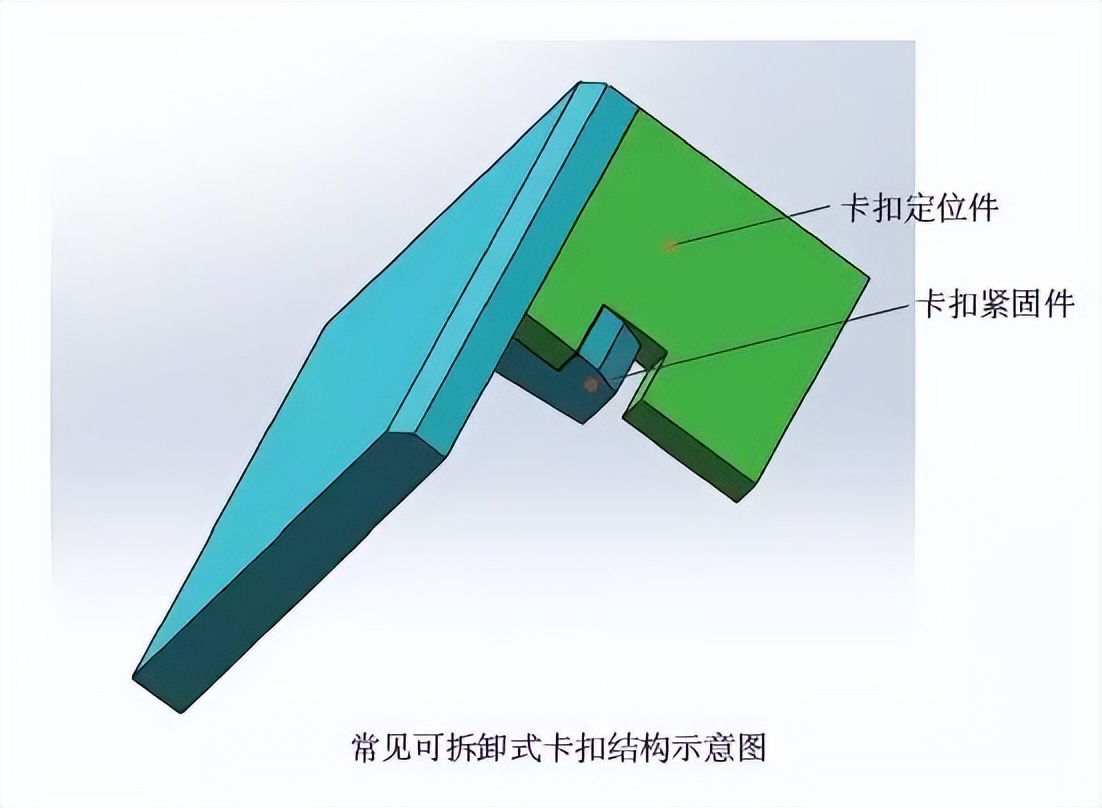

通常来讲, 卡扣是由定位件以及紧固件构成的。定位件所起的作用是, 在进行安装期间, 引导卡扣能够顺利地、正确地、迅速地抵达安装位置。而紧固件的作用则是, 把卡扣锁紧于基体之上, 并且确保在使用的进程当中不会出现脱落的情况。依据使用场合以及要求的不一样, 紧固件又被划分成可拆卸紧固件和不可拆卸紧固件。可拆卸紧固件一般被设计成, 当施加一定的分离力之后, 卡扣会脱开, 两个连接件会分离。这样的卡扣, 常常被应用于连接两个需要经常进行拆开的零件。需要人为把紧固件弄偏斜, 才可将两零件拆开的不可拆卸紧固件 , 大多用于使用过程里边不拆开零件的连接固定。

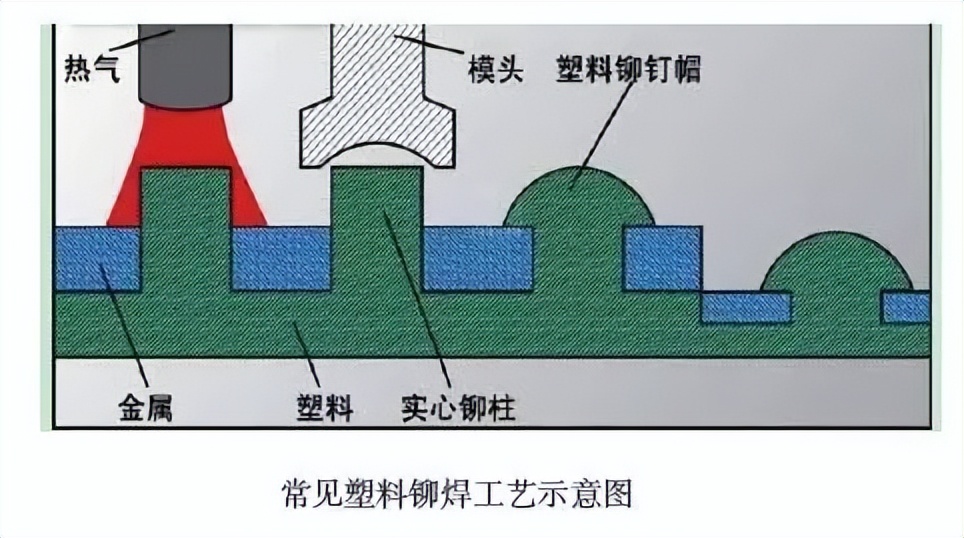

【11】塑料铆焊

铆焊接工艺, 尤其适用于连接由不同材料制成的零件, 像塑料与金属这类。一个零件上面存在铆柱, 它会伸入到另一个零件的孔当中。之后借助塑料的冷流或者熔化, 铆柱发生变形, 进而形成铆钉头, 以此将两个零件机械性地锁紧在一起。通过对焊头设计加以改变, 能够获得到多种不一样的铆钉头设计。

冷铆焊接, 于其中, 借由高压致使铆柱发生变形, 冷流致使铆柱区域生成大的应力, 所以仅适用于具有较好延展性的塑料。

热铆焊接, 其中压缩焊头发热, 所以在铆柱上形成铆钉头所需压力较小, 且铆钉头中产生的残余应力同样较小 , 可用于比冷铆焊范围广得多的热塑性材料, 涵盖玻璃填充材料, 它的接头质量由相应工艺参数的控制决定, 即温度、压力以及时间。

热气铆焊接时, 采用过热空气流对铆柱予以加热, 借由铆柱周边的气管来进行传热, 此后, 独立的冷焊头下移, 对铆柱实施压缩。

在超声波铆焊接这个工艺当中, 借助焊头所给予的超声波的能源把用以熔毁而化作液态的铆柱进行加热。于焊头始终保持着的压力的进程期间, 那逐渐呈现出呈现溶化姿态的铆柱材质向着所处焊接工具的焊头内部的型腔里流入进去, 进而达成所要求的铆钉头的设计样式的最终形成模样。

那塑料件焊接工艺, 其焊接原理, 都是相同的, 先是要把那两个需要进行焊接的塑料件的对接面呢进行加热, 一直加热到熔化的状态, 接着呢去增加焊接面的对接压力, 之后稳定保压一段特定的时间, 直至这片焊接面固化下来, 此时便意味着焊接成功了。

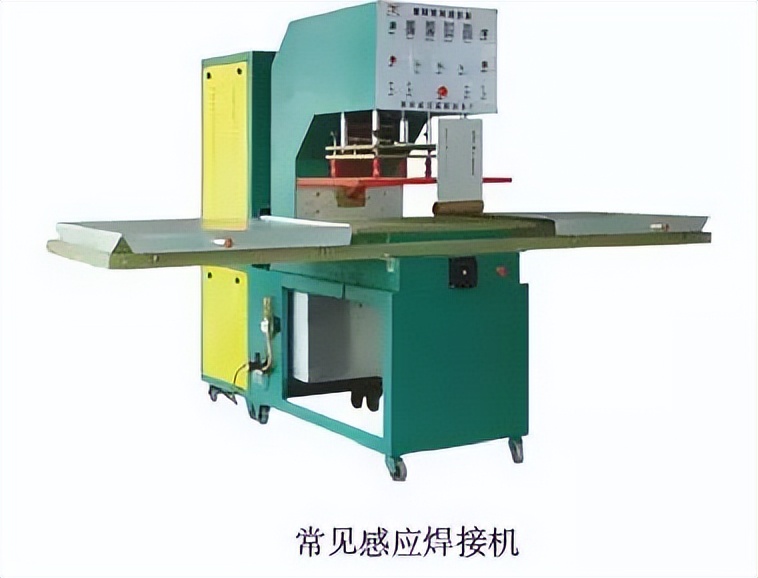

【12】感应焊接

主要采用高周波设备, 该设备有高压整流, 还有自激高周波电子管振荡, 能瞬间产生电磁波电流电场。利用被加工的PVC、TPU、EVA、PET等塑胶、塑料材料, 在电磁波电场内, 其塑胶、塑料材料的内部分子会产生极性化摩擦生热。并加上一定的压力, 使所需要热合焊接的塑料、塑胶产品达到熔接效果。

【13】旋转焊接

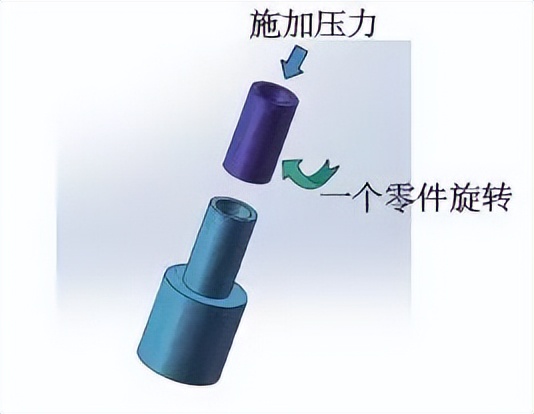

一种被称作旋转摩擦式的塑料焊接机, 通常是用于对两个圆形的热塑性塑料工件实施焊接操作。在进行焊接之时, 会有一个工件被稳固地固定于底模之上, 而另一个工件则是在已被固定的那个工件的表面开展自转动作。鉴于存在一定的压力作用施加于这两个工件之上, 经由工件彼此之间摩擦所产生的热量, 能够促使两个工件的接触面熔化为一体, 进而形成一个牢固且密封的结合。当中的定位旋熔, 乃是在预先设定好的时间进行旋转, 接着瞬间停止在设定好的位置处, 最终达成永久性的熔合。

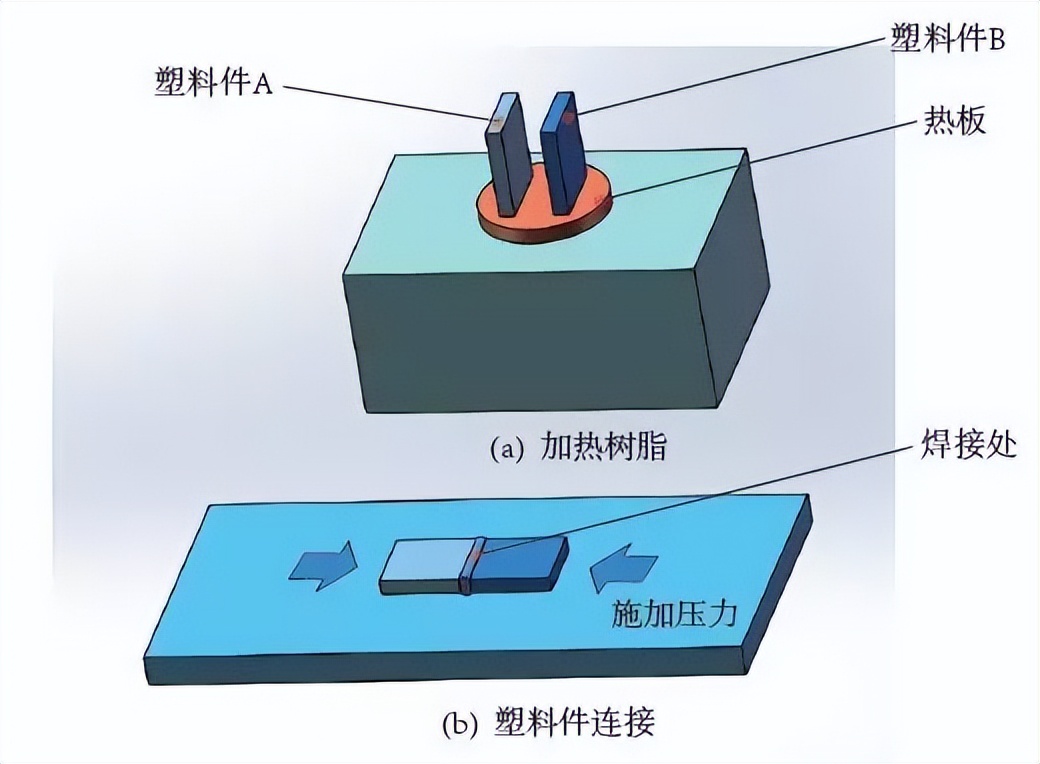

【14】热板熔接

热板熔接, 是把要连接的两块塑料件的边, 放置到由恒温器控制的热板上进行加热, 一直到表面熔化, 之后采用较小压力, 将软化的两表面压在一起, 以此达成塑料件的连接, 详细情况见图。此外, 还有一种常用的热板热合工艺, 首先把需要连接的两个部件叠放一块儿, 通过电热管等方式让热合板发热, 热合板朝着两部件中的上部件下降, 与此同时给热合板施加一定压力, 热合板会把两部件接触区域熔化进而固化连接在一起。该工艺主要应用于高分子树脂膜材与塑料件的密封连接。

【15】热气体焊接

有三种热气体焊接的方法, 分别是点焊, 永久热气体焊以及挤焊, 它们基本原理相同, 借助电机产生的风, 把电热丝产生的热量带走, 进而得到流动的热空气, 让被焊接的两个塑料件和焊条加热至熔融状态并粘合在一起, 以此达成焊接目的, 其中点焊在永久焊接之前, 用于把各件固定在一起。

在不用焊条的情况下, 点焊能对材料实施临时焊接, 而且点焊需借助点焊焊嘴来完成。

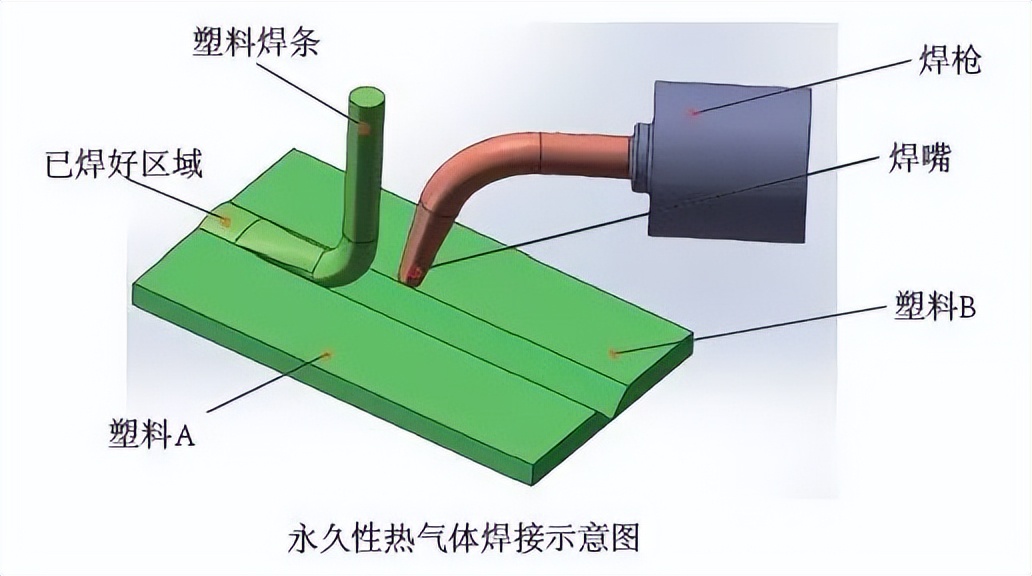

永久焊得用和要焊接的零件材料一样的焊条, 焊嘴在焊接区域往来以扇形快速移动, 一直到V型槽跟焊条软化到能焊接, 一般用热滚筒压到一块。挤焊是说填充树脂要么以颗粒形态从漏斗处送进要么以筒上焊条形态给出, 接着从由电动机带动的单螺杆熔室挤出, 利用电热圈或者热气体加热, 结合面用连在挤出机上的热气体预热器加热, 最终填充树脂与被焊接件熔化就连成一体。

【16】超声波焊接

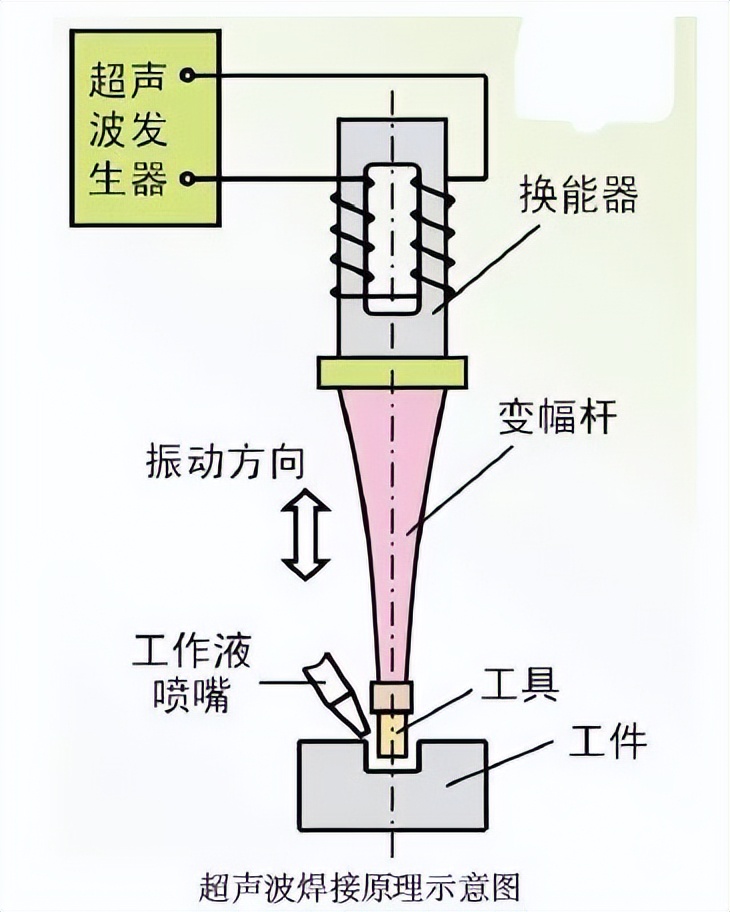

超声波焊接, 是借助超声波发生器把50/60赫兹电流转变成15、20、30或者40 KHz电能, 被转换的高频电能经换能器再度被转化成同等频率的机械运动, 接着机械运动经由一套能改变振幅的变幅杆装置传递到焊头, 焊头把接收到的振动能量传递至待焊接工件的接合部, 在这个区域, 振动能量被通过摩擦方式转化成热能, 使得两个塑料接触面快速熔化, 再加上一定压力后, 让其融合成一个整体。在超声波停止发挥作用之后, 致使压力延续达几秒钟, 从而令其凝固塑造形状, 以此方式构成一条稳固的分子链, 达成焊接的目标, 焊接的强度能够接近原材料的强度。超声波既有能够被用于焊接硬热塑性塑料的用途, 又存在可以对织物以及薄膜开展加工的情况。

一套超声波焊接系统, 其主要组件包含超声波发生器, 换能器、变幅杆、焊头三联组, 模具, 还有机架。

超声波塑料焊接的质量优劣取决于如下三个因素, 其一为换能器焊头的振幅, 其二是所施加的压力, 其三是焊接的时间, 其中焊接时间跟焊头压力是能够进行调节的, 而振幅是由换能器以及变幅杆所决定的。

【17】振动焊接

振动焊接工艺里, 存有六个工艺参数, 分别是焊接时间, 保压时间这一参数, 焊接压力一项, 振幅也包含其中, 频率同样是参数之一, 还有电压这一参数。

振动焊接分为：线性振动焊接、轨道振动焊接和角振动焊接。

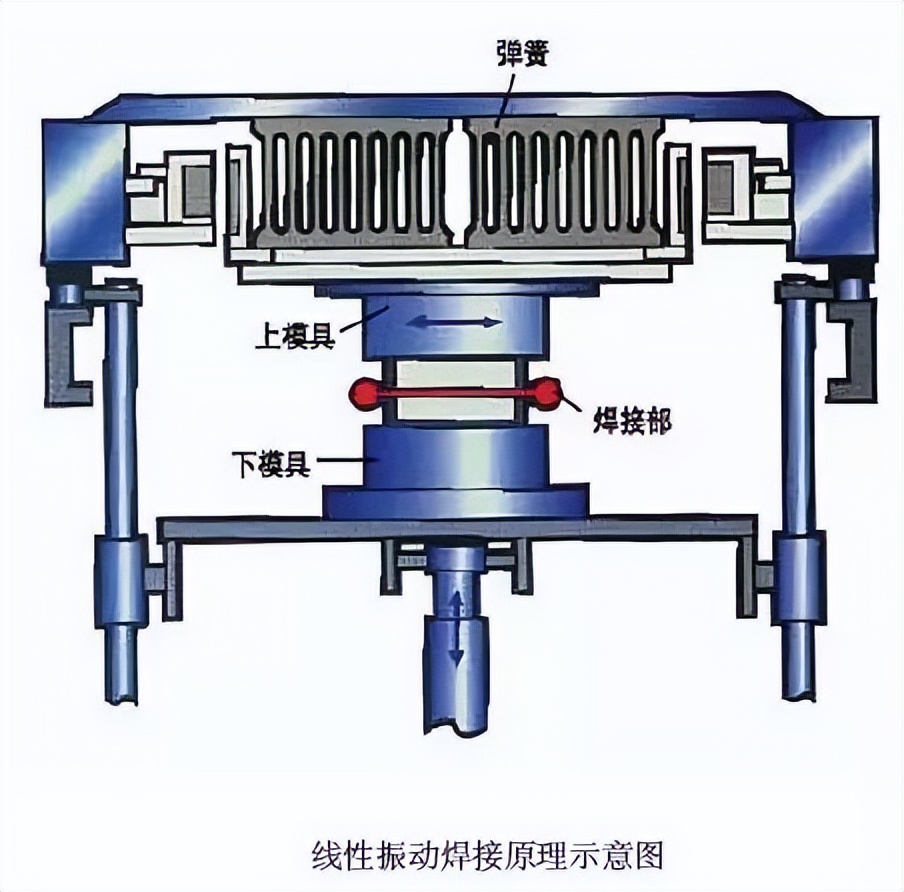

线性振动进行摩擦焊接, 是利用在那两个有待焊接的工件的接触面, 所产生出来的摩擦热能去让塑料实现熔化。热能源自于在一定压力的状况下, 有一个工件在另一个工件的表面, 以一定的位移或者振幅来回往复地移动。一旦达成了预期的焊接程度, 振动就会停止, 与此同时, 仍然会有一定的压力施加在两个工件之上, 让方才焊接好的部分冷却、固化, 借此形成紧密的结合。

轨道式振动摩擦焊接, 是一种借助摩擦热能来焊接的办法。进行轨道式振动摩擦焊接时, 上部的工件会以固定速度作轨道运动, 也就是向各个方向的圆周运动, 这种运动能够产生热能, 能让两个塑料件的焊接部分达到熔点。一旦塑料开始熔化, 运动便停止, 两个工件的焊接部分会凝固且牢牢连接在一起。小的夹持力会致使工件产生最小程度的变形, 直径在10英寸以内的工件能够应用轨道式振动摩擦来进行焊接。

角振动焊接, 乃是指这样一种情况, 即身为一个工件, 它能够围绕着一个支点进行旋转运动, 然而, 在当前这个阶段, 很少有商业化生产的角振动焊机出现。

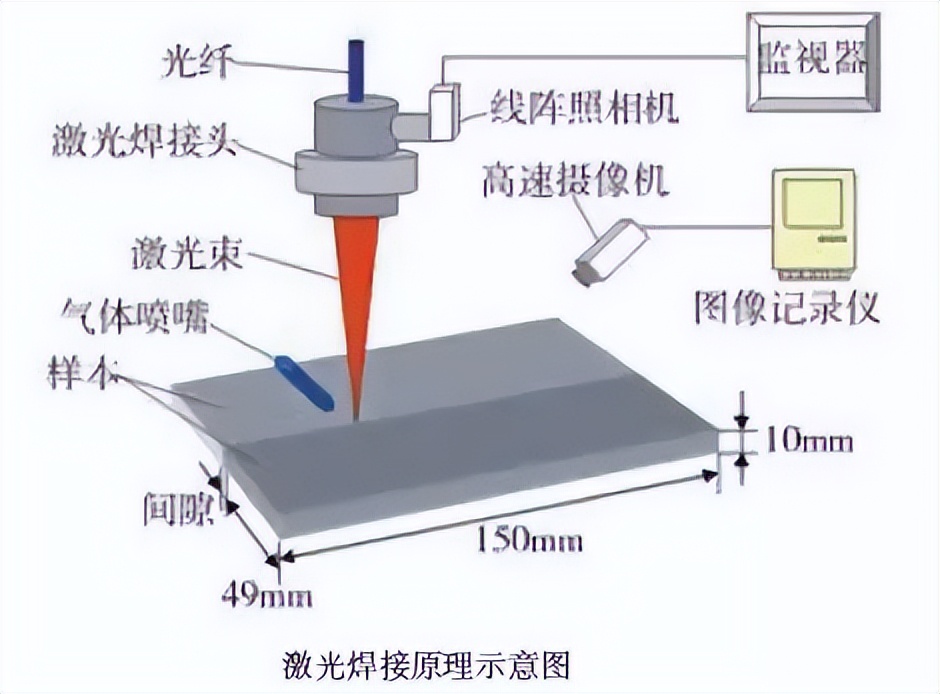

【18】激光焊接

激光焊接技术, 是借助激光束生成的热量, 让塑料接触面得以熔化, 进而把热塑性片材粘结在一起的技术, 也是将薄膜粘结在一起的技术, 还是把模塑零部件粘结在一起的技术。

它最早现身于20世纪70年代, 然而鉴于费用高昂, 没办法同更早期某些塑料粘接技术展开竞争，像振动焊接技术、热板焊接技术。不过从20世纪90年代中期起始, 因激光焊接技术所需的设备费用降低, 这项技术才慢慢获得人们的普遍青睐, 并被广泛欢迎。

当要被粘接的塑料零部件属于极其精密的材料, 像电子元件这样的, 或者是属于要求具备无菌环境的, 例如医疗器械以及食品包装这类的时候, 激光焊接技术便能够发挥出极大的作用。激光焊接技术具备速度快的特点, 格外适合用于汽车塑料零部件的流水线加工。另外, 针对那些运用其他焊接方法很难进行粘接的复杂的几何体, 能够考虑采用激光焊接技术。

激光焊接具有诸多优点, 其一与其他焊接方式不同, 它不需要让焊接设备与被粘结的塑料零部件相碰撞；二为速度快；三是设备自动化程度很高, 在复杂塑料零部件加工时使用很便利；四是不会出现类似毛边一类的多余边料；具备牢固的焊接效果；五能得到高精度的焊接件；采用了无振动相关技术；六可生成气密性的结构, 同时也能产生真空密封结构, 即两种结构皆可以产生；七最大幅度地减少了热损坏和热变形的情况；八还能够顺利地把不同组成或不同颜色的树脂粘结起来。

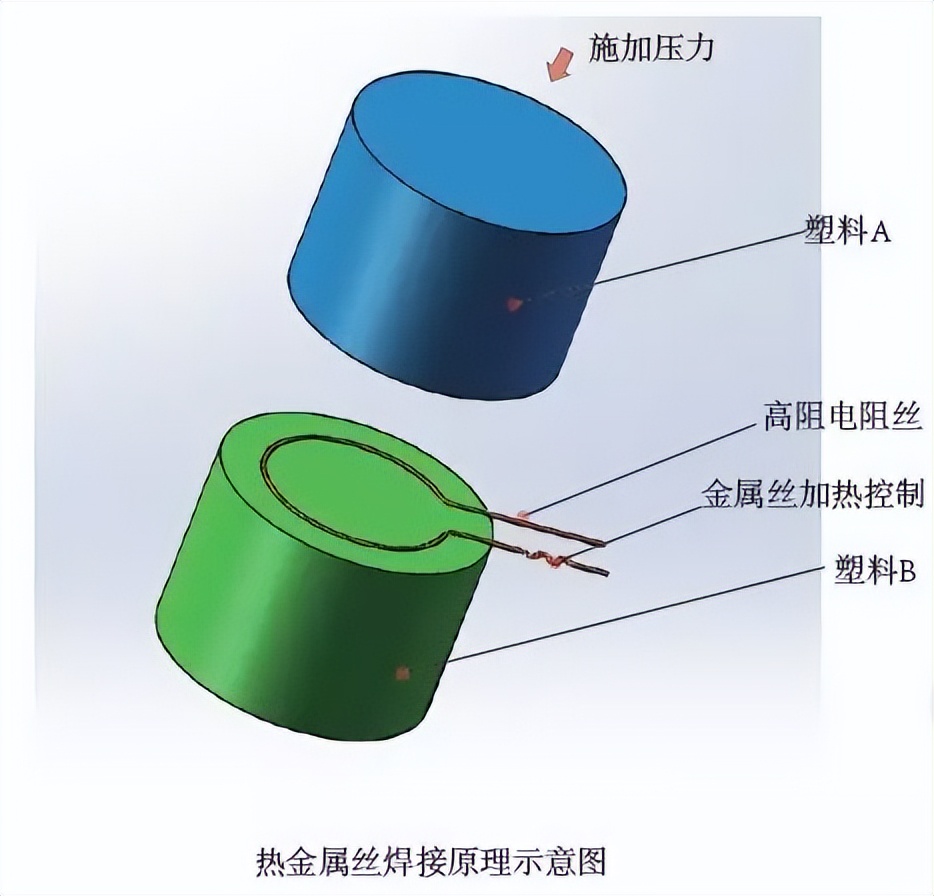

【19】热金属丝焊接

有一种焊接方式叫热金属丝焊, 它也被称作电阻焊。这种焊接方式要先使用金属丝, 在连接的两个塑料件之间把热传递给它们, 进而导致塑料件的表面受热熔化, 之后再用一定的压力施加在塑料件焊接处, 最终使两者连在一起。

金属丝被放置于要连接零件其中一个的表面上, 当电流穿过金属丝时, 借助其电阻致使金属丝产生热量, 并且把热量传导给塑料件, 焊接完毕后金属丝依旧留在塑料制品内部, 而伸出连接处之外的部分在焊接之后被剪掉, 通常会在零件上设计沟槽或者其他的定位结构, 以此确保金属丝处于合适的位置。
