轻量化夹具CNC加工定制厂家推荐，这些方案靠谱吗？

轻量化夹具CNC加工定制厂家推荐，这些方案靠谱吗？

在数控加工当中, 存在着一个虽老生常谈但却十分实在的话题, 那就是夹具太重了。特别是在进行高速铣削或者五轴联动作业的时候, 在数控加工当中, 存在着一个虽老生常谈但却十分实在的话题, 一套沉重的钢制夹具, 它不但会使机床的加速度变慢, 还会让主轴轴承承担不小的额外负荷。许多人认为, 对于夹具而言, 只要稳就可以了, 重量并不重要。然而, 有过几年工作经历的人都清楚, 每减轻一公斤负载, 主轴提速响应和丝杠寿命的提升是切实能够体会到的。当我们当时换掉第一批旧夹具的时候, 机床那种一下子变得轻快的感觉, 有点类似于开了十几年手动挡后突然换成自动挡的那种感觉。

当然了, 轻量化并非仅仅是为了让人感觉舒适, 更是为了达成效率的提升。举例来说, 同样是针对一批铝合金壳体开展加工操作, 原本使用重达18kg的钢夹具时, 一旦将主轴转速提升到12000转, 就会出现些许发抖的状况；等到换上我们重新进行设计的、重量为8.4kg的轻量化夹具后, 能够直接将转速提升至15000转, 而且表面光洁度比之前还好, 加工节拍也从35秒减至28秒。把这些数据综合起来计算, 其实夹具节省下来的那部分材料费只是其中较小的一部分, 真正占比较大的是单件加工时间以及主轴维护成本的降低。

铝合金7075为什么是轻量化的首选材料？

有不少人, 当一听到轻量化夹具这个词的时候, 脑袋里首先出现的反应便是“用铝嘛”。然而铝合金的型号数量众多, 其中6061和7075之间的区别可不是仅有一点半点了。6061这种铝合金好进行加工, 而且价格便宜, 不过其强度仅仅只有出头水平, 拿来做定位块还算可以, 真要是用于支撑切削力, 特别是重切加工的情况, 使用不了几次就会发生变形。而我们平常所说的轻量化夹具, 主要是被应用在刚性要求并非很低的场合, 在这个时候7075 – T6的优势便显现出来了。

在经受固溶以及人工时效处理之后, 7075的抗拉强度能够稳定处于以上状态, 其密度唯有2.81g/cm³, 相较于钢的密度7.85g/cm³而言减轻了近乎三分之二。将其换算为一件具体的夹具为例呈现: 原本使用45钢焊接了一个夹具体, 其毛重为8公斤, 换用7075之后直接变为4.8公斤。然而, 虽说有减重的情况, 但是刚度究竟能不能承受切削力才是最为关键的所在。那时候, 我们进行过一回对比测试, 在相同的加工条件之下, 7075夹具所产生的变形量, 相较于钢制件而言, 仅仅多出了不到0.003mm这一数值, 对于绝大多数设定为±0.01mm的公差场景来讲, 是完全能够满足使用需求的。

你提供的内容并不是一个句子呀, 请提供正确的句子以便我按照要求进行改写。

这个东西有性能参数, 其中包括6061-T6铝合金, 还有7075-T6铝合金, 另外还有45钢。

这段内容似乎并不是一个可用常规方式改写的句子, 它看上去像是某种格式符号或分隔线之类的表述, 请确认一下具体需求, 以便我继续为你准确改写。

这里呈现的是, 抗拉强度一栏, 其单位为兆帕, 具体数值分别是三百一十, 五百七十二, 六百。

哪一个密度（g/cm³）是2.70 , 哪一个密度（g/cm³）是2.81 , 其中确定的密度（g/cm³）是7.85。

│ 硬度（HB） │ 95 │ 150 │ 170 │

材料单价, 按每公斤计, 处于单价较低, 单价适度, 单价颇高（且加工成本亦高）的不同情况。

│ 适合轻量化程度 │ 一般 │ 高 │ 差 │

针对伟迈特cnc加工的实际项目, 要是客户来图指定采用钢制夹具, 要是工况许可, 我们都会主动提议换成7075, 并且附上强度校核报告。当客户目睹减重40%以上的成效后, 基本上都不会再固守使用钢。

光有好材料就够了吗？结构上怎么继续减？

材料倘若选对了, 事情方才完成了一半, 同样的7075板材, 有人做出来依旧傻大黑粗, 有人却能够做到既轻便又结实, 区别在于结构设计方面, 轻量化夹具的核心并非把材料掏薄, 而是将材料放置在最需要受力的地方, 不该放置的地方果断去除, 说白了乃拓扑优化的思路。

拿个事例来讲, 我们承接了一个新能源汽车减速器壳体的加工夹具。客户最初的设计是一块由7075板制成一体铣出的基础板, 此物重达2.5公斤。我们在获取3D图之后开展拓扑分析发觉: 工件主要用于夹持的区域其切削力聚焦于四个角点以及中间的两个筋位之上, 而其他区域的应力贡献率不足12%。于是乎我们进行重新设计, 将底板制作为带有田字网格筋的镂空样式, 仅在受力的点上留存实体支撑。修改完成之后重量降低至1.9公斤, 刚度测试表明仅仅下降了6.8%, 全然处于可接受的范围之内。

这儿存在着一个被好多人忽视的细节, 即加强筋的圆角过渡, 有些设计为图省事, 在筋与筋交叉的地方直接用车刀倒成直角, 应力集中极其显著, 切上几千件之后夹具有可能出现疲劳裂纹, 我们通常利用五轴加工中心做出 R3 到 R8 的圆弧过渡, 既具备美观性又能够分散应力, 在伟迈特 cnc 加工的生产线上, 这种圆弧筋结构的加工精度能够控制在±0.01mm, 完全符合轻量化夹具的定位要求。

壁厚挖空和镂空，具体怎么操作？

碰到讲起挖空以及镂空, 这理应是轻量化设计当中最易于出现问题的环节。我见识过最为典型的差错是: 客户为了达成极致的减重目的, 把壁的厚度弄成3mm之下, 随后一进入机床就出现颤刀状况, 加工制作出来的工件表面到处都是振纹, 最终只能报废后重新去做。然而究竟留成多厚才是恰当的呢? 按照我们所积累的经验, 铝合金材质的轻量化夹具的壁厚度提议维持在5至8mm的范围之内, 太薄刚性会极快速下降, 太厚又会丧失掉减重的价值。

同样是挖空区域, 这里面是有讲究的。就好比是一个矩形底座, 在其底面沿着中心线区域去实施挖一条槽的操作, 然而却绝对不能够将整个底面都挖空致使其成为空洞。一般来说我们通用的做法是, 把挖空深度控制在总壁厚所占据比例的三分之二范围以内, 从而保留底部三分之一的部分来当作结构基础层的存在。并且还要在挖空区域之内均匀地去布置支撑柱, 这些支撑柱之间的间距是不可以过大的, 万一超过了80mm, 那么就极易产生凹陷变形的情况。我们具备一套成熟的计算标准, 按照网格分布来设置支撑柱, 像夹具底面尺寸为200×300mm的情况, 要布置4×6个直径是12mm的支撑柱, 这样做既能够减轻重量, 又能够保证平面度。

你提供的内容并不是一个句子呀, 请提供具体的句子以便我按照要求进行改写。

│ 轻量化结构参数 │ 推荐数值 │ 过高或过低的影响 │

这不是一个可改写的句子呀, 它看起来像是某种格式符号, 你是不是提供错内容了, 请提供正确的句子以便改写。

此处所讲的壁厚, 其数值范围是5至8毫米, 要是低于5毫米, 那么就容易出现颤刀的情况, 要是高于8毫米, 那减重的效果就比较差, 这一点需注意。

所谈及的挖空深度比, 是小于或等于总壁厚的三分之二的, 要是挖得太深了, 那么就会降低刚性, 要是挖得太浅了, 那么减重的效果就不够了。

有支撑柱间距, 其要小于或等于80mm , 由于间距过大就会出现凹陷变形情况, 要是过密则会使得不必要的加工难度增加。

有一个名为圆角过渡半径的, 其范围是R3到R8, 要是没有圆角的话, 容易因为应力疲劳而出现开裂的情况。

加工精度怎么保证？轻微变形怎么处理？

关于轻量化夹具加工，存在着一个令人头疼不已的问题, 那就是变形, 其原因在于壁薄且结构复杂, 当铣完一面后翻面再进行铣削操作时, 极有可能由于内应力释放而导致变弯。倘若该问题未能妥善处理, 即便设计构思极为巧妙, 最终制作出来的夹具也必定会成为废品。在我们车间里, 针对这类薄壁件有着一套已然成熟的工序, 具体为粗加工时预留余量, 接着或是经过自然时效, 或是进行人工时效, 随后开展半精加工, 最后实施精加工。

详细来讲, 在进行粗加工之际, 要预留出0.5至1mm的余量, 随后将件从此机械设备上取下, 放置于常温环境下静置起码6至8小时。若具备相应条件, 能够放进时效炉开展低温去除应力的处理。此步骤不少人认为是在浪费时间, 可是实际成效却十分显著。那些由加工厂进行代工生产的夹具为何价格低廉呢? 很大一部分缘由便是略过了这个时效流程, 直接进行精加工直至完成。起初并无问题, 然而使用一段时间后出现变形那就难以预料了。

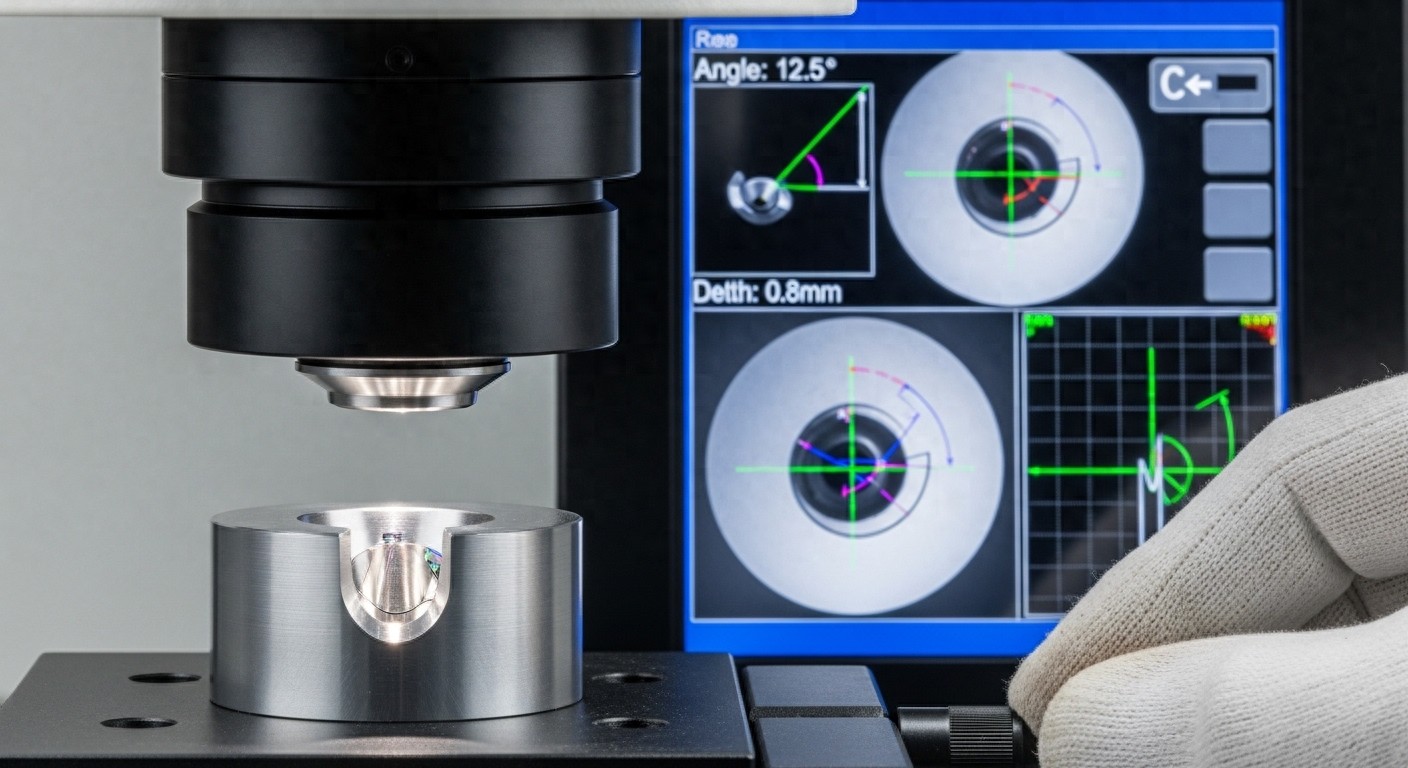

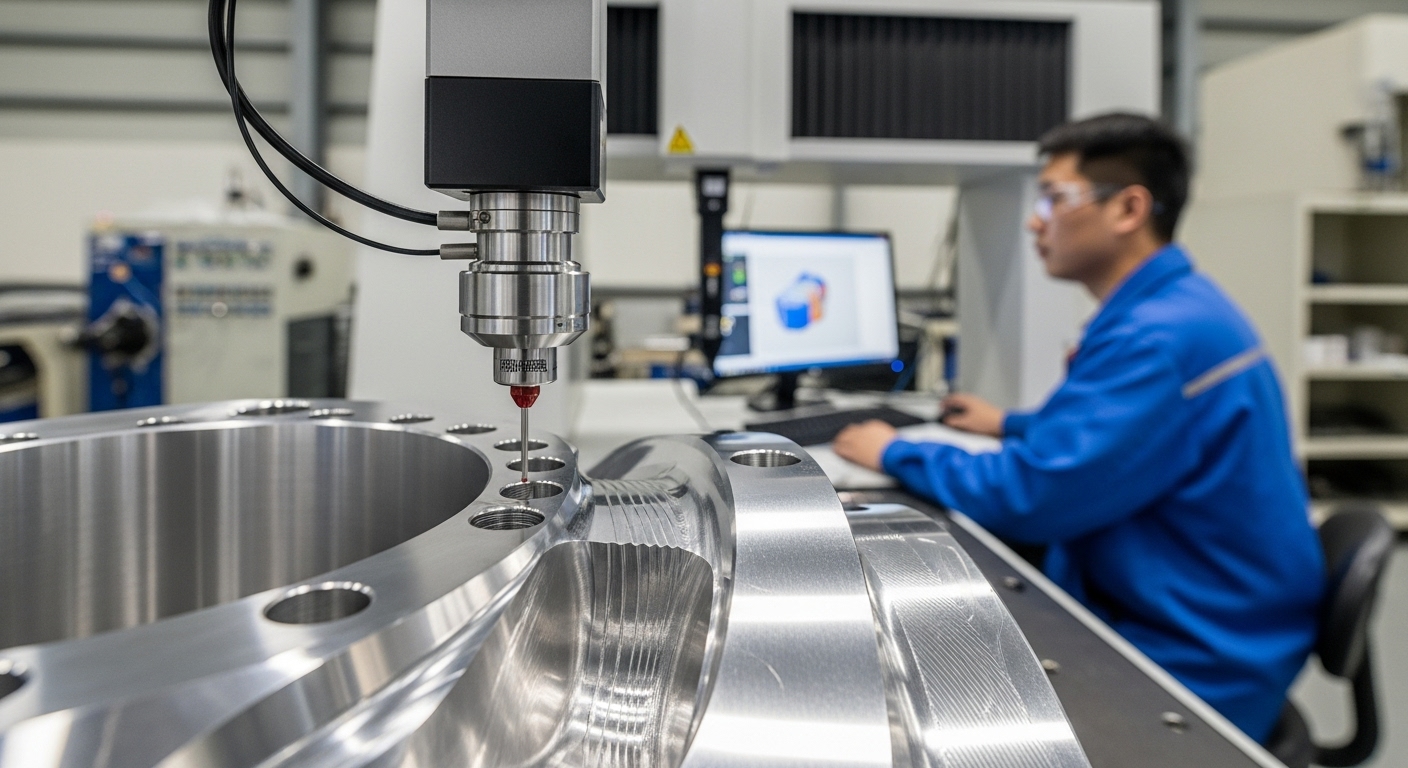

在精加工阶段, 伟迈特 cnc 加工的做法为用到动态补偿技术, 机床在线测量探头会先测工件当前实际位置。系统依据测量结果实时修正刀具路径, 补偿因应力释放产生的微小偏移。实测下来, 采用这套工艺后, 轻量化夹具的位置公差能稳定在范围内是±0.005mm 以内。并且表面粗糙度达到 Ra0.4μm, 完全可满足汽车零部件高精度加工要求。

高速加工下，夹具会不会出现共振？

轻量化所带来的另外一个潜藏的令人担忧的状况便是共振, 特别是在进行高速干铣削过程中, 夹具的质量变小, 结构的阻尼下降, 极容易在某一个转速范围出现共振, 这个问题听起来会使人感到头疼, 然而解决起来实际上是存在一定规律可以遵循追究的, 其核心的思路是, 要让夹具的固有频率避开机床的常用切削力频率的范围内。

具体实施操作方面, 我们能够借助对筋板厚度以及分布情况予以调整, 进而实现对夹具刚度矩阵的改变, 以此达成固有频率的抬升或者降低。举例而言, 有一个典型的呈现为中空方型的夹具, 其按照原始设计所具备的一阶固有频率处于110Hz左右, 然而在对工件进行加工期间的主要激励频率为150Hz（此频率对应着主轴转速以及3齿刀）, 当这两者恰好相近之时就极易出现问题。经过我们深入分析后发觉, 将筋板厚度由6mm增加至8mm, 并且增添两条对角筋以后, 一阶固有频率被提升至163Hz, 从而成功避开了激励区间。并且。

此外, 还能够在夹具里面预留阻尼孔, 也就是去钻一些直径处于6至10mm范围的小孔, 依 3×3或者4×4的阵列形式分布。这些孔不用贯通, 仅仅是作为阻尼结构而存在。机床产生振动的时候, 孔内空气的压缩以及流动会形成阻尼效应, 有效抑制共振振幅。伟迈特cnc加工在为某航空发动机结构件制作轻量化夹具之际, 运用了上述办法, 将原有夹具重量降低了33%, 与此同时把共振概率降低到了零。

五轴加工在轻量化夹具里起了什么作用？

往往轻量化夹具的结构特别复杂, 像大角度避空斜面呀, 还有内部弧面流道等, 普通三轴机床根本没办法做, 非得借助五轴才能够一次装夹成型, 五轴加工最大的优势在于刀具能够倾斜以及旋转, 如此夹具体的复杂曲面就能够顺着材料纹理进行加工, 进而避免了接刀痕。

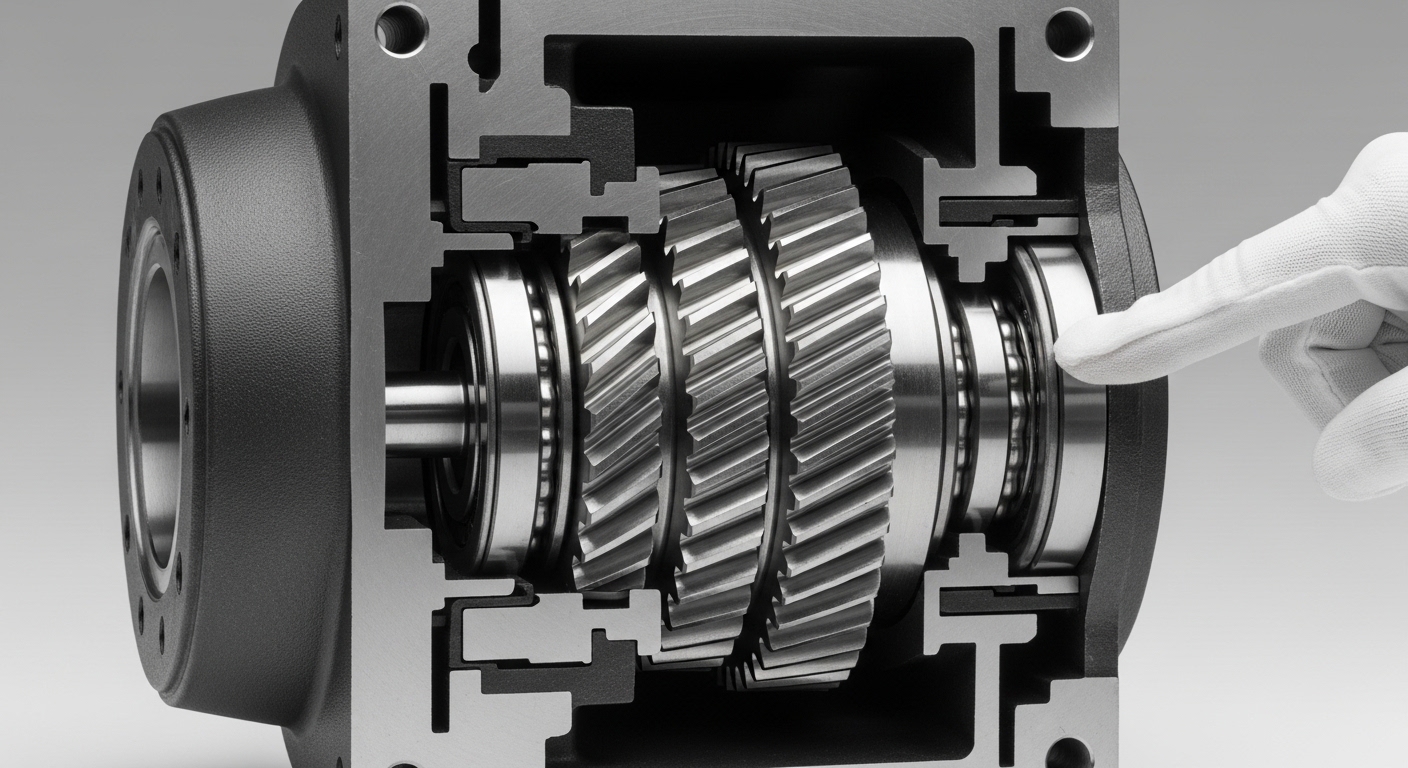

我们存在一个典型场景, 在为一个减速箱壳体设计轻量化夹具之际, 于夹具体之上开展加工工作, 要制作一个与装夹面形成 45°倾斜状态的避让槽。此槽要是借用三轴加工方式，那就得去制作一套专用角铣头, 或者分两次实施装夹找正作业, 如此一来, 效率跟精度均会受到影响。然而采用五轴一次编程便能够达成目标, 加工出来的避让槽位置度误差仅仅只有±0.008mm。当然了, 五轴加工所涉及的设备成本以及编程要求都要比三轴更高, 不过对于热衷于追求极致的轻量化夹具而言, 这样的投入是具备价值的。

实际案例：3.2公斤降到1.8公斤怎么做到的？

讲述一个我们实际所做过的案例, 借此会更具直观性。设有一个从事电动大巴电池壳体制作的客户, 曾委托我们去加工一套专用的、特别的夹具。其原始设计采用的是45钢焊接件, 该焊接件用于夹住电池壳体的定位边, 整个夹具成品的重量为3.2公斤。客户怀有希望减轻重量的想法, 目的是提升他们自身自动化产线的抓取速度。

我们推进的过程划分成了三步。第一步, 将材料由45钢替换成7075 – T6铝板。经过这一步, 重量直接从3.2公斤降低至2.1公斤, 减掉了1.1公斤。 第二步, 进行结构拓扑优化。通过有限元软件分析后发觉, 原有设计当中存在诸多冗余的壁厚以及实心区域。我们依照蜂窝网格结构重新设计内部支撑, 实现重量再度减少0.2公斤, 降至1.9公斤。第三步, 在定位块以及夹紧臂上开展局部镂空处理, 最终成品称重为1.8公斤, 总减重比例达成43.75%。

的确, 进程并非是毫无阻碍顺利前行的。在进行第二步优化操作的时候, 我们起初仅仅将目光聚焦于减轻重量方面, 却未曾预留出用于加工过程中排屑的槽道。于是, 在第一批进行试切工作的期间, 铝屑无法顺利排出, 而是卡在了夹具体的槽当中, 进而致使工件的表面被划伤了。随后, 我们连夜对设计做出了更改, 在镂空的区域增添了两条倾斜状的排屑槽, 如此这般才将问题予以解决。像这样的坑, 如果没有亲自去经历一回是根本不会牢牢记住的。

实际成本反而降了？这账怎么算的？

看似高端又需花费功夫的轻量化夹具, 其成本是否高昂呢? 众多采购经理的第一反应是贵。然而, 当把账全面算清楚后, 结果或许与你所想的并不相同。就拿刚才那个从3.2公斤降至1.8公斤的案例来说, 来算一笔实际的经济账。

原先采用的是45钢焊接件, 有对应的材料费, 还有热处理与之相加, 结合焊接所耗费的工时等, 单件有着大约500元的成本。将其替换成为7075 – T6铝板, 材料费方面的确是更贵了几分, 再加上五轴加工所花费的工时费用, 单件成本大概是900元, 直接就多出了400元。单从这来看似乎是贵了不少。但接下来要计算一下隐性收益这部分: 原来的夹具因为自身较重所导致的结果是, 主轴负载比较大, 每个月刀具磨损这方面平均会多消耗600元；与此同时因为换刀次数最为频繁的情况呈现, 每次换刀时停机以及调整夹具所占用的时间, 每个月相当于额外花费了大概1200元的人工成本。而随着使用新夹具达成之后, 这些费用通通都节省下来了。尤为关键之处在于, 加工节拍出现了变化, 从原本的35秒下降到了28秒, 按照每月生产5000件来进行计算, 其结果显示, 这等同于每月能够多挤出差不多10个小时的产能。

│ 成本对比项 │ 钢制夹具 │ 轻量化铝夹具 │

│ 单件夹具制造成本 │ 500元 │ 900元 │

│ 每月刀具磨损成本 │ 600元 │ 200元 │

│ 每月效率损失（人工） │ 1200元 │ 300元 │

│ 每月折旧摊销 │ 83元 │ 150元 │

│ 6个月综合成本 │ 约5300元 │ 约4350元 │

全方位考量, 虽说一开始多支出了400元, 然而在运用6个月之后, 总体成本反倒相较于传统方案节省了大概950元。好多老板听闻我们如此这般分析, 就在当场果断决定全面进行切换。

新手做轻量化夹具最容易犯什么错？

说到做轻量化夹具时踩过的坑, 我们是有发言权的。按照以往经验, 新手最易犯的错集中在三个方面。其一, 只一味想着减重, 却全然忽视排屑以及冷却。有些设计将底面的挖空区域径直做成了封闭腔体, 加工时铝屑无法排出, 冷却液也流不进去。出现过好多次, 切削过程中切削热就把工件烤得变形了。处理方法挺简单, 所有封闭腔体都必须设计至少两个以上的排屑口, 排屑口可以是铣出来的长槽或者钻出来的通孔。

第二, 存在的情况是, 夹具位于与机床相连接之处的刚度呈现出不够的状况。要知道轻量化进行减重, 并不等于能够去削弱连接的部位。举例来看, 存在一些设计, 将T型槽连接块制作得特别薄, 又或者连接螺栓的分布间距过大, 最终致使装夹之后夹具整体的刚性有所欠缺。我们所采取的做法是, 所有和机床台面相接触的底面, 要保留起码有10mm以上的实体厚度, 并且螺栓孔的间距不能超过150mm。第三, 存在的问题是没有预留后期进行调整的螺丝孔。夹具使用较长时间后难免会由于磨损而产生偏差, 要是不预埋几个用以调整的顶丝孔, 那么后面在找正时就会特别麻烦。轻量化并不是让设计变成一次性的，而是让升级和维护也更方便。

嗯, 不太明确你这个具体需求, 你可以详细说说你想要针对这个内容进行怎样的改写, 比如是对格式相关的句子进行改写, 还是其他方面? 但仅从这一串字符来看, 实在有点不太清楚具体要怎么操作。

│ 轻量化设计常见错误 │ 表现形式 │ 正确做法 │

看起来你提供的是一些表示连接、分割等的符号信息呀, 这并不是一个句子, 没办法按照要求改写的, 请你提供合适的句子。

想要避免封闭腔体致使铝屑堵塞, 就需要预留排屑口或者设置倾斜流道, 以此来忽略排屑情况。

要是使连接强度被削弱, 那是因为连接块过薄, 或者螺栓间距大, 不过需要保留底部厚度大于或等于10毫米, 并且螺栓孔间距小于或等于150毫米。

缺乏预留的调整位置, 没办法在后期代偿机械磨损所产生的偏差, 分布着预先埋设的M6到M10的调整顶丝孔。

存在过度减重的情况, 夹具整体的减重超过了50%, 要将其控制在30%至40%之间, 以此保证刚性下降。

由左至右, 先是呈现出一条线段模样向两旁扩展出去部分, 跟随着, 又缓缓接续起一段不短的距离, 紧接着的后面, 是一段相当长且极为复杂的延伸部分, 而后结束┘。

比如说做轻量化夹具这个事儿, 讲真, 乍一看好像门槛没那么高, 可是呢, 若要把它做得精细些, 那确实得有一定对于工艺的理解以及实际经验方面的积累才行。伟迈特cnc加工在汽车领域的项目里踩过好些坑, 在航空领域的项目里同样也踩过不少坑, 不过也从中总结出了一套从设计优化开始, 到精密加工, 再到品质管控的完整流程。要是您现阶段正因为夹具重量太大, 或者减重方案不成熟而感到困扰, 那么不妨带上图纸以及技术要求过来和我们交流交流, 我们是很乐意分享一些经过实测得到的数据以及案例经验的。

轻量化夹具的寿命会比传统钢夹具短吗？

并非如此。此问题实则存在误差。若是材料选用恰当, 结构设计合乎情理, 加工变形把控适宜, 那么铝合金7075轻量化夹具的使用寿命完全能够堪用。依据伟迈特cnc加工的经验而言, 采用7075 – T6材料且经过适度时效处理的轻量化夹具, 在正常切削状况下能够稳定使用3年以上。关键要点在于防止疲劳开裂, 我们于每个应力集中之处都设计了足够大的圆角过渡, 在批量产后进行刚度复测之后, 保证其性能衰减处于可控范畴内。在实际的案例当中, 同一套进行了轻量化设计的夹具, 当生产数量超过了5万件工件之后, 它的平面度变化依旧是处于正负0.008毫米的范围以内。

轻量化夹具CNC加工定制厂家选型时应该看什么？

选择轻量化夹具定制生产厂家时, 不能仅仅依据报价来做决定。在此建议着重留意三个要点: 其一要求设备等级达标, 即一定要拥有五轴或者高速加工中心, 才能够对复杂的轻量化曲面结构展开加工；其二关注品控体系情况, 像是是否拥有汽车行业认证以及完备的检测报告, 像三坐标数据和CPK值这类；其三考量有无真实的减重案例可供参考。就拿伟迈特cnc加工来说, 我们给好些汽车零部件客户供应了轻量化夹具方案, 在交付之际还给出了完整的有限元分析以及制造性评估报告, 能够使客户清晰地晓得减重了多少, 刚性降低了多少, 并非只是做些空洞的承诺。

轻量化夹具的价格和打样周期大概是多久？

涉及拓扑优化设计以及五轴编程的轻量化夹具, 其初始加工费用确实会比普通钢制夹具高些, 通常涨幅处于30%到50%之间。不过综合考虑效率提升与刀具节省情况, 整体成本在3到6个月能够回收。在打样周期方面, 要是仅进行设计优化以及小批量验证, 伟迈特cnc加工最快能够在3到5天交付手板, 并且进行首件测试。批量生产周期一般在7到10天左右, 具体得看夹具的复杂程度。仅需客户作出提供3D模型这一行为, 我们便会给予免费DFM评审的支助, 于8小时之内接收一份蕴含减重建议并伴以报价体现的技术报告。
