【专业知识】焊接图纸符号解析，不做焊工也要收藏起来

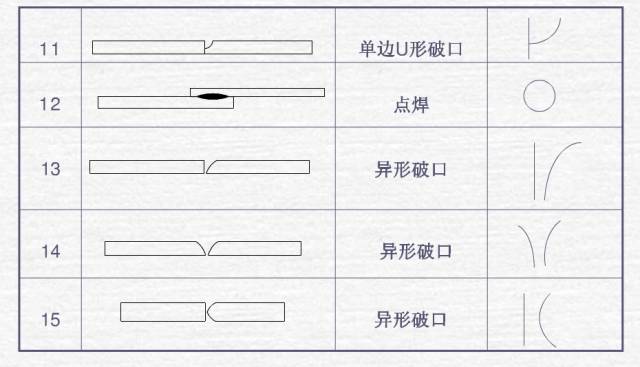

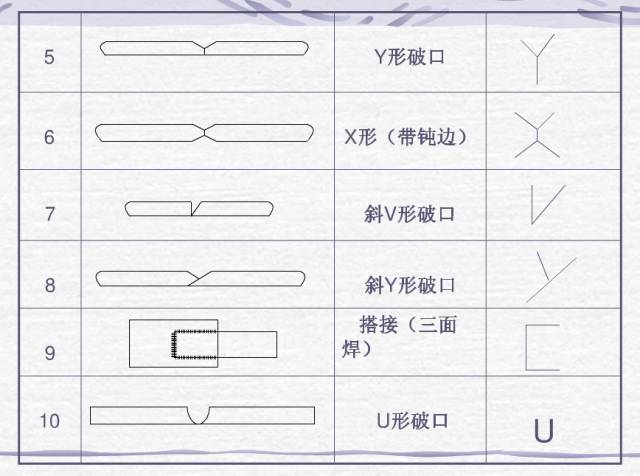

基本坡口符号

坡口符号

需要特别说明一下, 图里面所展示的汉字“破”, 其实是应当被更正为同音字“坡”的。

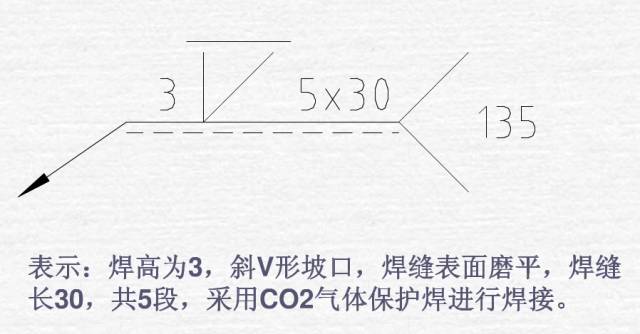

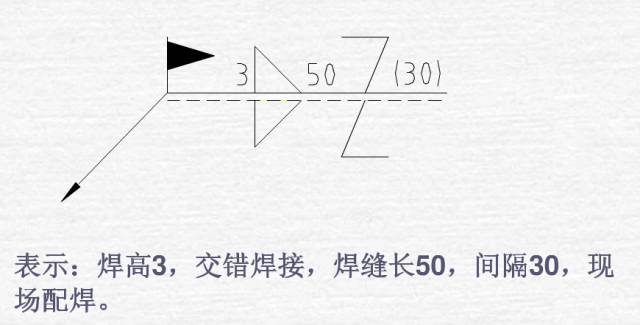

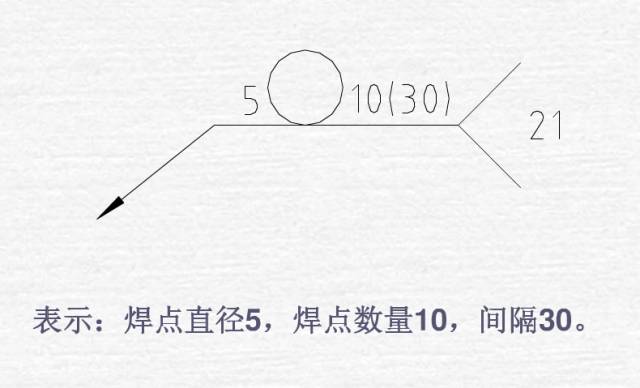

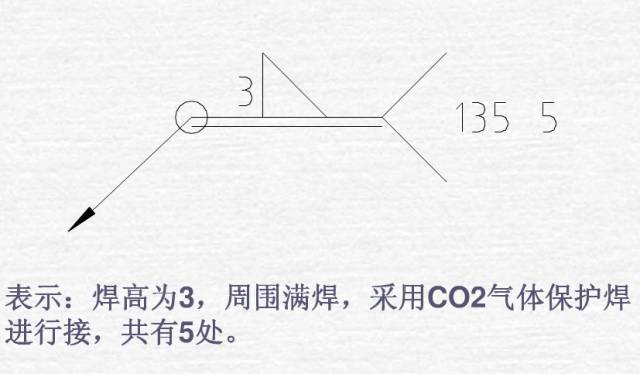

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构的图样之上, 人们可以按照国家标准85的规定, 使用阿拉伯数字来表示具体的焊接方法。这种表示方式是标注在指引线末尾的那个部分的。大家经常用到的那些焊接方法的代号, 具体内容是在表3-9里面显示出来的。

如果在实际作业中用的是组合起来的焊接方法, 那么就可以在符号之间用一个斜杠来把它们分开放置。在这个斜杠左边的部分, 它代表的就是正面的或者是盖面的那个焊接方法是什么。而在这个斜杠右边的部分, 它所表示的就是背面的或者是打底的那种焊接方法。

举个例子来说, 如果是一个形状像英文字母V的焊缝, 在处理的时候首先采用钨极氢弧焊这个方法来打底, 然后后面再用手工电弧焊来做盖面, 那么在纸面上的标注就是141/111这样的数字和符号的组合。

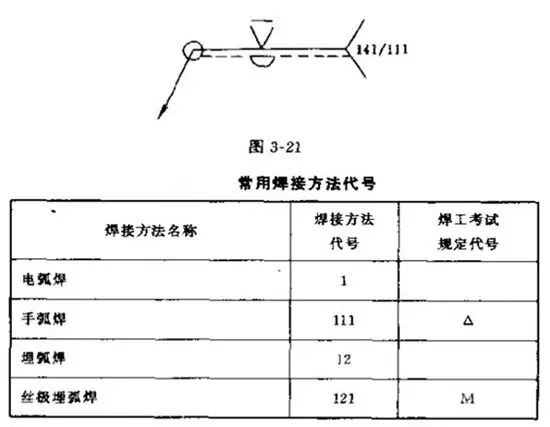

焊缝符号和焊接方法代号标注示例见图3-21所示。这个图展示的是V形坡口对接焊缝, 其中背面有封底焊, 正面焊缝的表面是与基本金属表面齐平的。在焊接方法方面, 打底焊采用的是手工钨极氮弧焊, 而其盖面焊接以及封底焊接则是采用手工电弧焊来完成的。

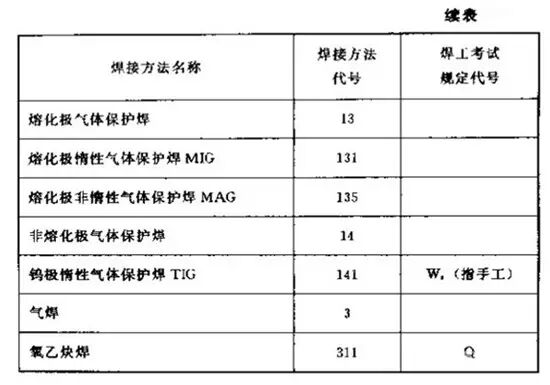

焊接方式代号

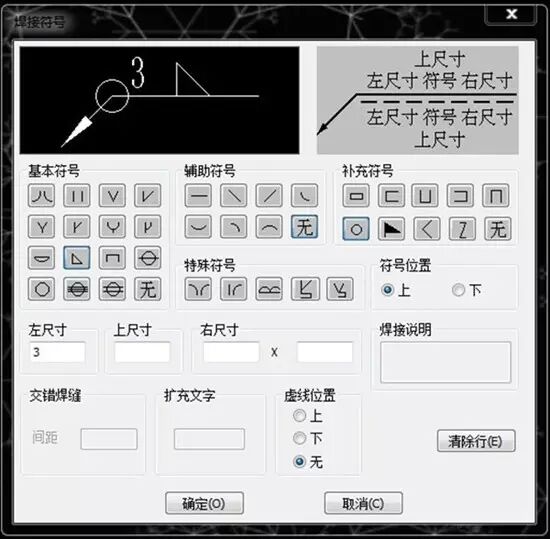

焊接符号表示方法

钢结构焊接符号含义大全

钢结构的焊接符号, 是按照GB324一1988《焊缝代号》这个标准来画的。钢结构一般被认为是建筑学科里的内容, 它属于建筑行业的范围。所以, 在对钢结构焊接符号做标注的时候, 通常会伴随着出现一些其他类型的符号。比如说建筑符号、型钢符号、螺栓符号以及铆钉符号等, 都会经常一起被用到。

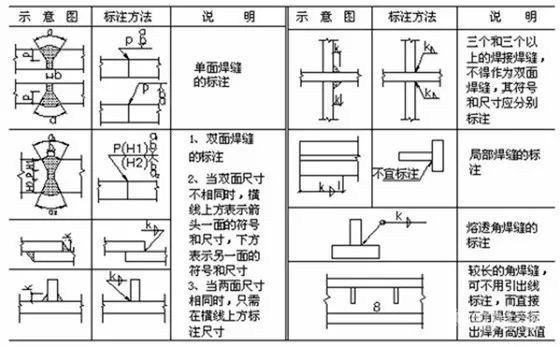

钢结构焊缝符号所代表的含义, 以及与之相关的一系列规定条款。

1、焊缝上的引出线是由箭头与两条基准线所构成的那一套组合, 在这其中有一条是实线, 而另外有一条则是虚线, 并且这两条线的形态全部都细。

2、基准线的虚线是可以被画在基准线实线的上侧的, 同时也可以被画在基准线实线的下侧。而且基准线一般是需要与图样的标题栏保持平行的。只有在一些特殊的条件之下时, 才是可以与标题栏垂直相交的。

3、假如说这个焊缝它是在接头的箭头发的那个方向的这边, 那么就把那个基本的符号标在基准线实线和那一边, 如果说呀反过来情况一下, 也就是这个焊缝它不是待在箭头的那头了, 而是跑到了那个非箭头那边的位置上去了的话, 大家就要把这个基本的符号直接写在基准线下面那条虚线所在的这一边了。

4、如果在焊接的时候, 焊缝是那种双面都对称的情况, 那么作为基准的那条线就不需要再加上虚线段了。

5、关于箭头线相对于焊缝位置的问题。通常情况下是没有任何特殊要求的。可是当需要标注单面焊缝的时候。那么箭头线就必须指向那个带有坡口一侧的工件上。

6、基本符号, 还有那些补充的基准元素, 当它们和那条基准线进行相交操作或者相切接触的时候, 对于其中和基准线处于重合状态的那部分线段, 我们是使用较粗实的线条来进行表示和呈现的。

7、焊缝的基本符号是粗实线 , 辅助符号也是粗实线 , 补充符号除了尾部符号之外同样是粗实线 , 尺寸数字基本上都是用粗实线来表示 , 而尾部符号则需要用细实线来画 , 这个尾部符号主要是用来标注焊接工艺 、焊接方法以及其它相关内容的。

8、在同一张图里面, 如果焊缝的形态、断面的大小还有那些额外的要求全都一样, 那么只需要挑出一个位置来标出焊缝的符号和尺寸就可以了。然后呢, 得再补充一个说明, 用上那个表示相同焊缝的符号。这个符号长得像个占据了四分之三圆的圆弧形状, 把它放在那条带箭头的引出线转弯的地方就行。

在同一个图形上面, 存在了好几种相同类型的焊缝情况的时候, 是可以把焊缝进行分类并且给它们编上号码的, 然后把分类之后的编号标注到尾部的符号里面去, 这里的分类编号是采用大写英文字母A,B,C这样的顺序来进行排列的, 至于具体在哪一个地方标注这种对应的代号, 是在属于同一类焊缝的那些部分里面选择其中一个具有代表性的位置来完成的。

9、熔透角焊缝的标注需要按照图1-38中规定的方式来进行, 这种焊缝所对应的符号是一个涂黑的圆圈, 并且要把这个圆圈画在引出线的转折位置。

10、对于像焊接实腹钢梁的翼缘焊缝这样属于形中较长的角焊缝, 是可以不使用引出线进行标注的, 并且应该直接把焊缝的尺寸数值K标注在角焊缝的旁边。

11、当在连接的指定长度范围内, 只在部分的局部区域存在焊接缝的时候, 我们需要按照图1-40所给出的标注方式来进行处理。这里所说的角焊缝的焊脚尺寸, 我们通常使用K这个字母来表示其对应的数值大小。

12、如果焊缝分布得不规则, 那么就得在标注焊缝符号的同时, 在焊缝的地方加上中实线, 这样就能表示这是可见的焊缝, 或者也可以用栅线来表示不可见的焊缝。

13、当两个焊件是通过相互焊接的方式连接在一起，且其焊缝被认定为单面焊并带有双边不对称坡口这一情况的时候, 引出线箭头所指向的对象需要明确为那个拥有较大坡口的焊件。

14、环绕着那个工作件搞的围焊缝, 它的符号是拿一个圆圈来代表的, 这个圆圈是画在引出线拐弯的那个地方的, 同时还要把这个焊角的尺寸K给标出来。

15、当进行相互焊接的焊件数量达到三个, 或者是比三个更多的情况的时候, 这种情况下形成的焊缝不能够被当作是可以使用双面焊缝的方式进行标注的操作, 因此关于焊缝本身的符号以及对应的尺寸信息都必须分别去进行标注处理才行。

16、在施工现场进行焊接工作的时候, 对于那些焊件来说, 它们的焊缝是需要在上面标注所谓的“现场焊缝”符号的。那么, 这个现场焊缝符号具体是什么呢, 它是一个涂黑了颜色的三角形旗号, 并且这个符号是需要画在引出线的转折处位置的。

17、在相互进行焊接的两个焊件里面, 当只是有一个焊件带着坡口的时候, 这种情况比如说是单面的V形坡口, 那么引出线的箭头就是指向那个带着坡口的焊件。

举例

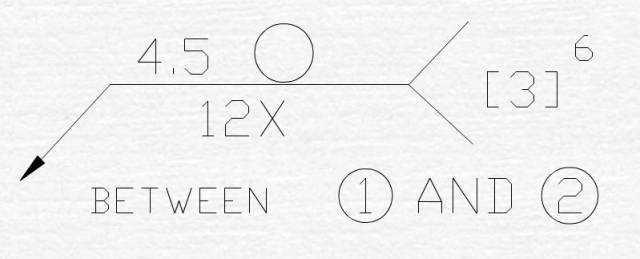

欧美焊接符号举例

4.5, 这个数值是用来表示焊点的直径的。

【3】大家看着图里的说明, 然后就可以知道, 这个情况是属于CC类型的选项, 或者是属于SC类型的选项。

6这个标记代表的意思是这里对应的是第六项CC或者是SC。

这①AND②的意思就是, 用它来表示在第①件还有第②件这两个地方的中间位置, 所存在的那个焊接点。

这个“12X”这种写法的意思是, 在给出的两个具体位置之间, 总共存在十二个焊接点, 也就是这两个点之间的焊包数量是一十二零。

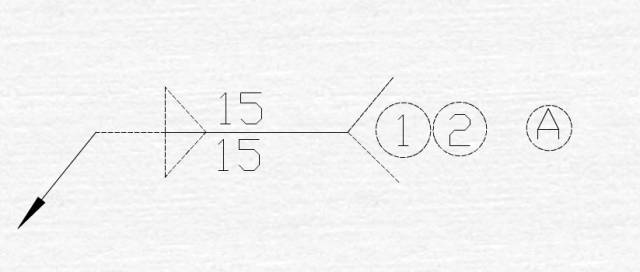

我们可以针对日本焊接符号的实例情况展开一下讨论。

根据这张图上来看, 那个A加上一道横线, 它所表示的意思就是关键或者是重要特性。
