非标异形件加工厂得以存在, 是因为标准零部件没法满足特定工程需求。这类需求常常出现在设备改造、原型研发或者复杂系统集成等场景里。标准件遵循统一规格, 可非标异形件却是完全按照最终装配体的空间限制、功能要求以及运动逻辑来进行逆向定义的。它的几何形状常常不规则, 有复杂曲面、薄壁、深孔或者内部异型腔体, 材料也可能由于要耐受特殊工况而不是常见类型。处理这类部件的工厂, 它的关键能力并非大规模去复制, 而是要把零散的客户需求转变成可以执行操作的物理实体, 在这个转化过程里呢, 本质上是针对单独一个案例的技术达成, 是独立一个事例的技术完成、是仅对一个具体情形的技术实现。

首要步骤是实现定制化精密零部件需求的技术性转化, 客户提供的初始信息可能涵盖二维图纸、三维模型、实物样品, 或者仅仅是功能描述, 加工厂的技术部门要对其进行可制造性分析 , 这一分析不是简单审图, 而是涉及材料物理特性与加工工艺匹配度的评估, 几何公差在加工链中分配的合理性衡量, 以及不同加工序可能引发的累积误差模拟。例如, 有一个用在高温环境的异形件, 要是选用钛合金, 那么就得同步去考虑其切削参数, 还有刀具磨损对表面完整性所造成的影响, 以及后续热处理有可能引发的变形控制策略。在这个阶段, 会把抽象需求分解成具体的材料清单, 以及工艺路线, 还有检测基准。

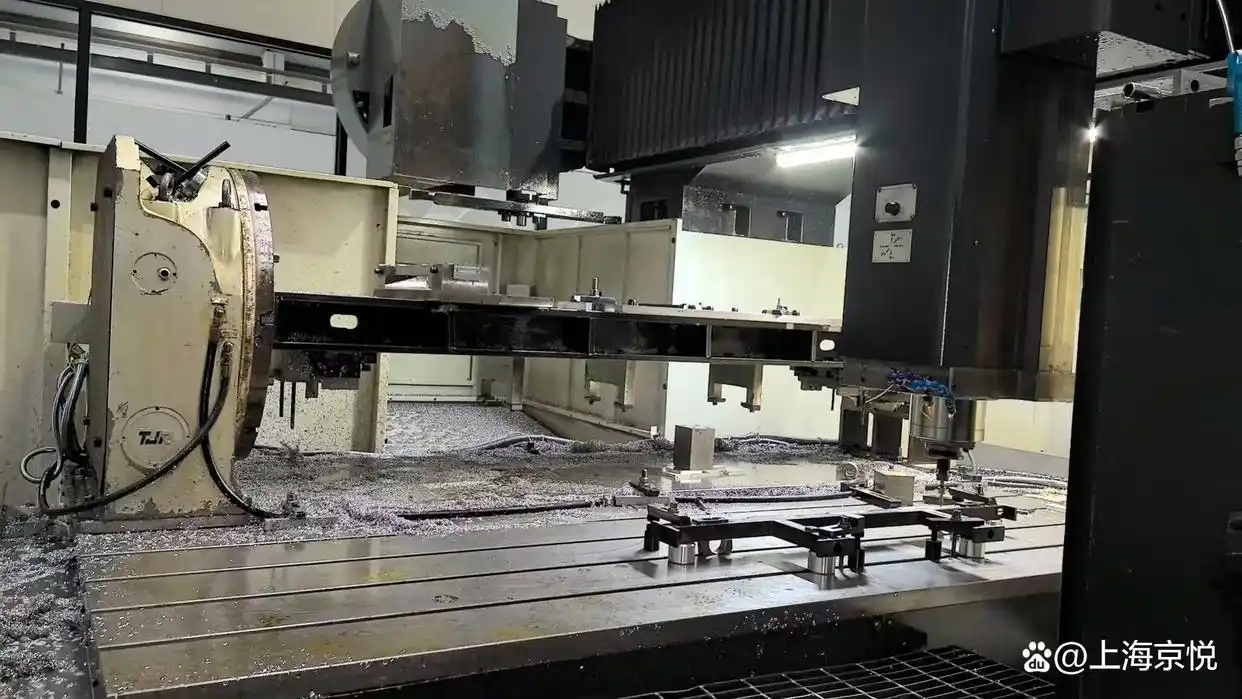

非标加工里, 工艺路线的规划属于决定性的环节, 它可不是固定工序的简单罗列, 而是依据部件特征以及精度要求所形成的动态排序逻辑, 常规加工或许会依照粗加工、半精加工、精加工这样的线性顺序来进行, 然而对于异形件而言, 其加工次序有可能被重新构建 进行基准建立与预加工时, 要先加工出后续工序能够赖以定位的基准面或者工艺孔, 这些基准也许并不是产品最终具备功能的部分, 不过却是制造过程当中的“锚点” 进行稳定性优先加工时, 要去除大部分的余量, 释放材料内部的应力, 从而为后续的精密加工提供稳定的坯料状态。3、对于特征关联性加工, 是要识别部件之上存在着几何关联或者公差约束之间的特征组, 将其安排在同一装夹或者同一坐标系之下完成, 以此来减少基准转换所产生的误差。比如说, 有一个带有偏心斜孔以及曲面槽的部件, 很可能需要设计专门的夹具, 以此确保在一次装夹当中完成关联特征的加工。4、对于精密成形与表面处理, 是要在稳定的坯体之上进行最终尺寸的成形, 并且执行像是研磨、抛光或者特种涂层这类的表面工程操作。

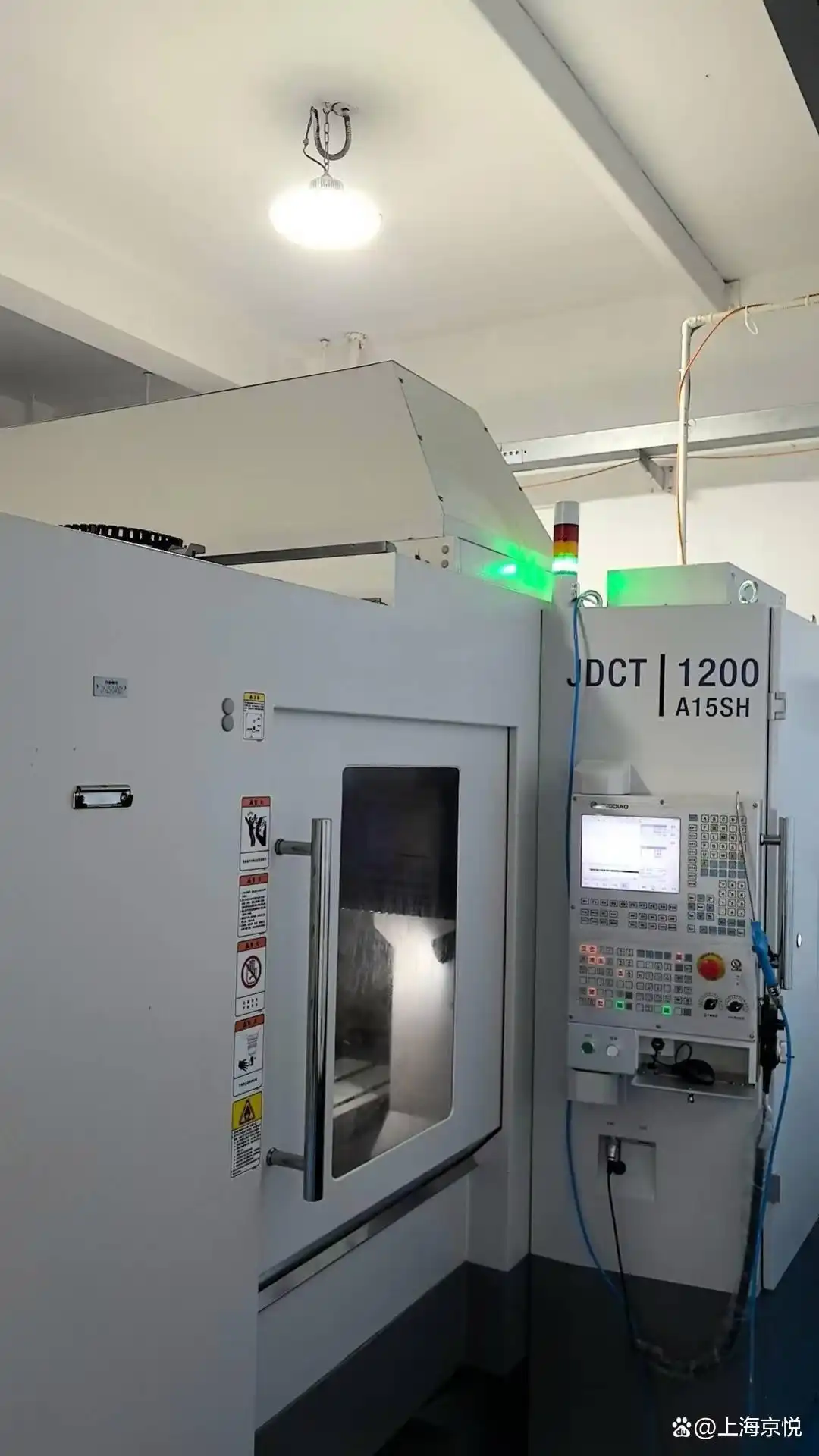

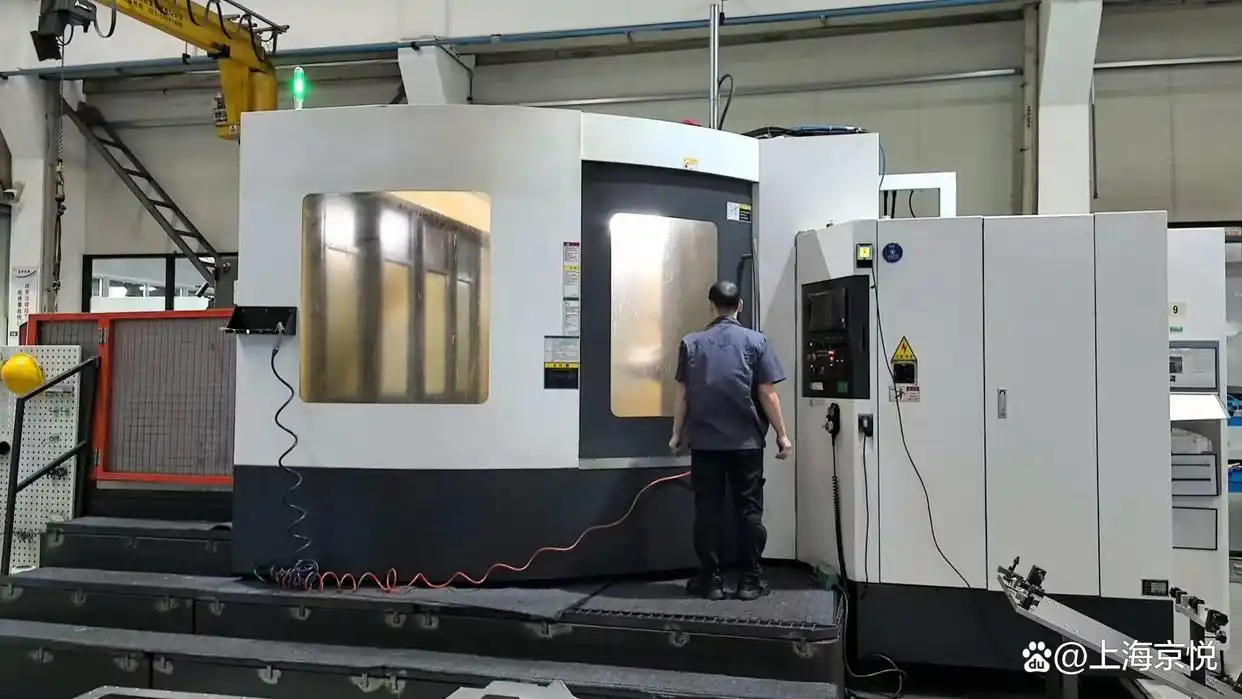

依赖于特定特定技术装备的组合应用才能够实现加工能力, 普通机床难以应对复杂的空间几何, 所以需要多轴联动数控机床、或是电火花加工、还有激光加工其他等特种手段, 多轴数控运动同步沿多个线性轴并在和旋转轴上的刀具, 中心能以接近净成形的方式完成复杂曲面的铣削, 减少其中装夹的次数, 电火花加工利用脉冲放电腐蚀材料, 对高强度、高硬度材料或细微、深窄的型腔加工具有不可替代的特性, 它不受材料硬度限制, 能加工出锐利内角标点符号。3、激光加工能够被用于精密切割, 可以进行焊接, 还能达到表面纹理化, 特别适合薄壁部件, 或者容易变形的部件。这些设备不是孤立运行的, 它们的选择以及组合, 是依据前期工艺规划里定义的加工策略来决定的。

质量保证体系将从原材料正式入库一直到将成品完成交付的全过程都贯穿其中。针对仅有一个且无法找出与之相同的零件, 自身的验检方案同样也必须要特别定制。首先, 过程检验会在关键的工序节点进入, 利用使用在生产线中的可实现连续在线测量的探头或方便携带的测量仪去监控在加工期间的尺寸漂移情况, 从而能够及时地对有关参数作出调整。其次, 最终检验一般是依靠三坐标测量机针对部件的的进行全域扫描, 扫描其几何尺寸和形位公差, 再把扫描结果与原始的三维数字模型开展比对, 进而因此生成偏差色谱图。而对于更为麻烦复杂的内部特征或者残余应力这种特殊情况, 有可能会运用工业CT扫描或者超声波检测等无损探伤方法来进行检测。记录所有检测数据, 形成报告, 构建该部件完整的技术档案,为该部件后续使用这个行为, 和维护这个动作再或者仿制这个举动, 提供依据。

定制加工得以完成的支撑框架是供应链与项目管理的协同, 非标项目有单件的特点, 非标项目周期不确定有着这样的特性, 非标项目资源占用离散具备如此的特征, 工厂要管理一个弹性网络, 这个弹性网络涵盖特种材料供应商, 这个弹性网络涵盖刀具供应商, 这个弹性网络涵盖外协热处理或表面处理厂商, 项目管理的关键在于信息流透明, 信息流透明要做到同步, 确保设计变更能迅速传递至所有相关环节, 确保工艺调整能迅速传递至所有相关环节, 确保材料替代能迅速传递至所有相关环节。比如, 在承担这类业务之际, 其运行模式就展现出了这般协同性, 借由技术部、生产部以及供应链部门的同步协作, 把客户需求转变为具体的物料采购规划、机床排产规划以及质检规划, 用以应对定制化生产里的不确定性。

非标异形件定制加工的最终交付物, 它的价值不光是体现在实体零件自身, 还在于随之生成的完整制造数据包以及工艺知识沉淀。每一回成功加工一个独特部件, 这都表明对特定材料特性、刀具路径规划、夹具设计以及误差控制方法进行了一次验证和知识积累。这些经验数据经过系统整理, 它能够为后面处理类似特征的加工请求提供预判和优化依据, 以此提升解决未知制造难题的效率。此类加工厂的核心能力, 是一个持续迭代的能力, 那就是技术数据库以及问题解决逻辑；它所产出的东西, 是精密零件；而其内在所拥有的资产, 是针对非常规制造问题的系统性方法论。
