横焊铁水总往下坠？3个工地实操技巧，新手也能焊出平整焊缝

干焊工这么多年，我发现横焊是绝大多数新手的坎。

多数人进行平焊时, 都能够将其焊得平整且规矩, 然而, 一旦转换到侧面横焊的位置, 手感便会立刻出现跑偏的情况。

熔化的铁水特别不受控，顺着重力一直往下流淌。

一则下半部分会堆积一些焊瘤, 二则上沿会出现咬边缺口, 还有整块焊缝歪歪扭扭的。

成型难看还需要反复打磨返工，很多新手越焊越没信心。

很多人盲目苦练，只知道自己焊不好，始终找不到真正原因。

大多数时候, 仅仅会去怀疑自身手部并不稳当, 以及电流调节得并不正确, 然而核心所在的问题, 实际上是并不懂得横焊这种操作对抗重力所蕴含的最根本底层逻辑！

今日所分享之内容, 俱是于一线工地经实战精细打磨而产出之干货, 并非讲述空洞之理论, 而是单单讲述一经上手便能够切实运用之实操方法。

二、横焊铁水下坠的核心误区，不少焊工都踩过

我曾与诸多学徒相逢, 还遇见过好些新手焊工, 经观察发觉, 大伙在练横焊之时, 皆不断重复着一模一样的错误。

一味地勤奋刻苦去苦练运条, 不断地反复进行调试电流, 然而却把关键细节给忽略掉了, 就算练得数量再多终究也很难取得进步。

第一个常见误区：直接照搬平焊电流参数。

横焊焊接位置特殊，熔池完全受重力影响，下坠趋势极强。

倘若电流跟平焊维持相同, 熔池的体积偏大, 且温度过高, 那么铁水肯定会流淌堆积。

电流偏大托不住铁水，电流偏小又会出现夹渣、未熔合缺陷。

第二个常见误区：焊条角度全程固定不变。

从头到尾保持一个角度施焊，不会根据熔池状态微调角度。

角度偏下，铁水全部往下堆，形成厚重焊瘤。

角度过陡，上侧母材熔损严重，持续出现咬边问题。

第三个常见误区：运条节奏混乱不稳定。

新手焊接容易紧张，运条速度忽快忽慢，节奏杂乱无章。

熔池中间停留时间稍长，立刻下坠积瘤。

焊缝两侧停留时间不足，母材熔合不透彻，留下质量隐患。

这些, 看上去, 并不起眼的, 小误区, 便是, 致使横焊焊缝成型差, 并且缺陷多的, 根本原因。

误区不纠正，单纯靠死练，手艺很难有实质性提升。

三、底层原理：读懂重力逻辑，才算真正学会横焊

不少经验丰富的老师傅进行教学时, 仅仅传授动作却不讲解原理, 致使新手学习者只是机械地去模仿, 而无法做到灵活地进行变通。

我长时间从事焊接工作, 历经多年, 从中归纳出最为关键、核心的道理, 那就是, 所有的横焊手法, 其存在意义皆是为了去对抗重力标点符号。

横焊、仰焊都属于逆向焊接，和平焊的顺向受力完全不同。

钢材熔化后的铁水自重较大，天然会向下坠落流动。

我们对电流进行调整, 对角度进行调整, 也对运条节奏作出调整, 其最终目的在于让熔池缩小, 在于使电弧稳住, 在于能够将铁水托住。

熔池越小，铁水重量越轻，下坠的概率就越低。

电弧稳定集中，吹力均匀，就能稳稳托住液态铁水不乱流。

洞悉这个底层的逻辑, 进而去瞧所有的横焊技巧, 皆能够一眼就领会其核心要点, 无需通过死记硬背哟。

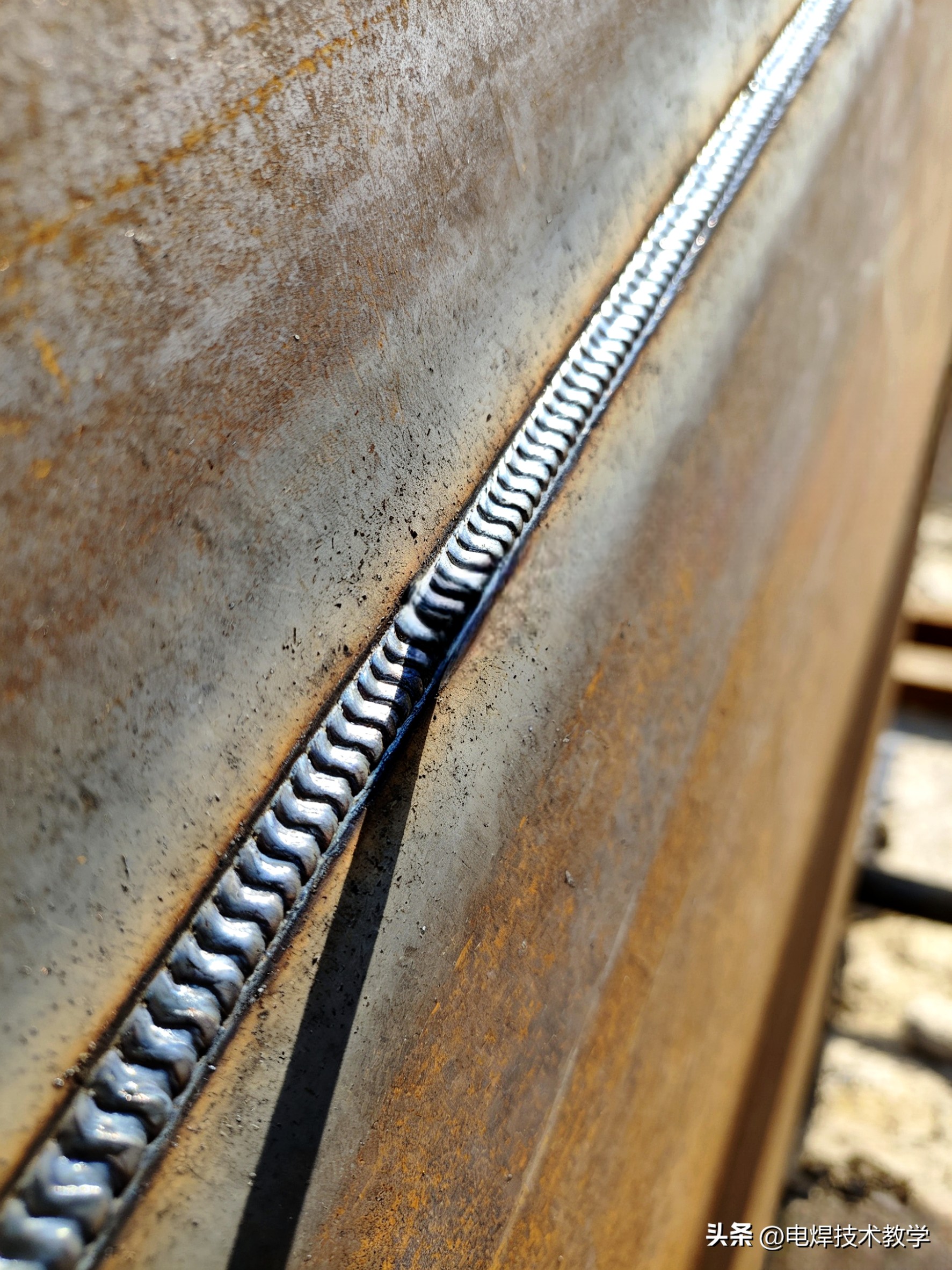

四、3步落地实操｜新手直接照做，横焊不坠瘤、无咬边

1、精准把控电流，拒绝照搬平焊参数

日常工地常常会用到3.2mm的焊条, 对于横焊来说, 其最优的电流区间是位于85-100A这个范围之内。

整体电流要比平焊调低一成左右，这是适配横焊重力特性的关键。

调低电流可以缩小熔池体积，降低铁水流动性，从源头减少下坠。

薄板焊接取偏小电流，防止烧穿、变形。

厚板焊接取适中电流，保证足够熔深，避免未熔合缺陷。

新手优先追求焊接稳定，不要盲目开大电流追求速度。

2、固定标准焊条角度，抵消铁水下坠力

有一个横焊通用标准角度, 这个角度是, 焊条与焊件要保持大概75度的夹角, 并且这个夹角要微微向上倾斜着。

将这个角度调整, 可使电弧火力, 集中于熔池上侧, 借助电弧吹力, 向上对铁水进行托举。

施焊时，上沿适当轻压电弧，填补母材边缘，杜绝咬边。

下沿控制电弧停留时长，不刻意堆铁水，避免焊瘤堆积。

可以说，焊条角度把控到位，横焊的成型效果就成功了一大半。

3、专属运条手法：上快下慢，两侧短暂停顿

新手练习横焊，首选小幅锯齿形运条，简单好把控、稳定性最高。

记住核心口诀：上侧快带、下侧稍停、中间快过、两侧稳停。

焊缝上侧快速带过，减少高温灼烧，防止咬边产生。

焊缝下侧短暂停留，托住下坠铁水，让成型饱满平整。

中间位置快速移动，避免铁水堆积结块。

全程坚持短电弧焊接，电弧越短，熔池越稳，焊缝成型越规整。

五、常见缺陷快速补救，工地现场直接能用

1、咬边缺陷补救

大多是上侧电弧停留过久、角度不对、运条太慢导致。

适度地将焊条角度予以抬高, 把上侧运条速度加快起来, 让上侧灼烧时间进行缩短, 如此一来便能够实现改善了。

2、焊瘤下坠补救

核心原因是下侧停留太久、电流偏大、熔池过大。

稍微降低一下焊接电流, 把下侧停顿的时长予以减少, 将熔池收紧, 防止铁水出现堆积现象。

3、未熔合缺陷补救

多为电流偏小、运条过快、坡口清理不干净造成。

适度地将电流进行上调, 把整体的速度放慢一些, 在焊接之前要完全彻底地清理掉铁锈, 以及油污, 还有氧化皮。

焊接没有玄学，每一种缺陷都有对应的诱因和解决方式。

找对问题根源、调整操作细节，新手也能快速改善焊接质量。

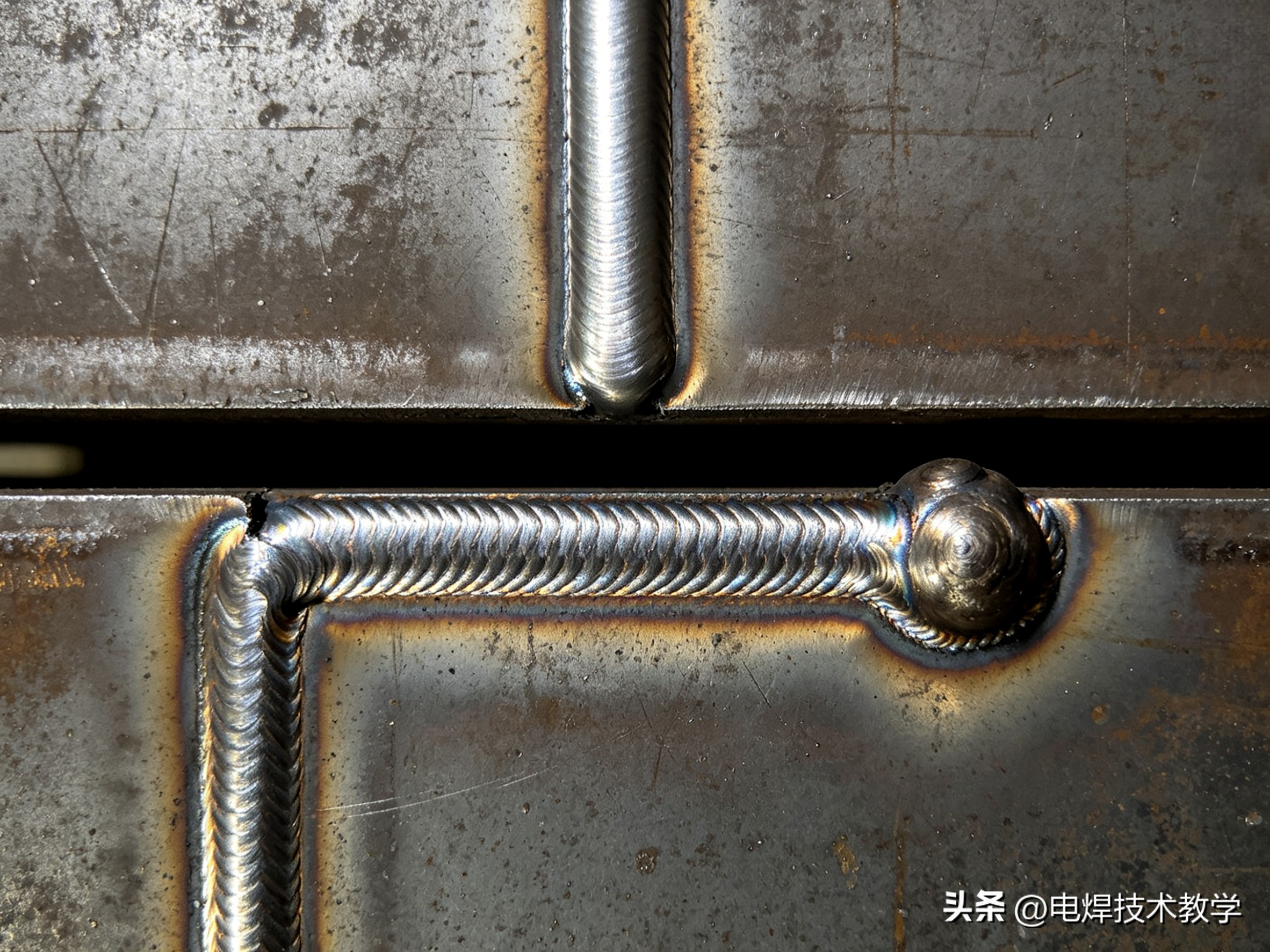

六、总结

横焊看似是新手的难点，实则只是细节和原理没有吃透。

没必要盲目地熬夜去进行苦练, 要探寻到正确的方法, 透彻地摸清楚重力方面的逻辑, 如此便能够迅速地突破瓶颈。

稳住电流、找准角度、把控好运条节奏，就能稳稳控制熔池状态。

新手也能焊出平整、饱满、无缺陷的标准横焊焊缝。

手艺行业，选对技巧、少走弯路，就是提升手艺最快的捷径。

今天分享的全部都是一线工地实战总结出来的干货。

要是自以为内容于你有益处, 那就点个赞, 而后转发给身旁一同工作的友人。随后关注我, 每日都会更新极为重要的焊接实际操作技巧, 以此学习手艺的途中不会走上曲折的道路。

这些词汇, 分别是: 电焊, 焊工, 电焊安全, 安全生产, 工地安全, 焊工日常, 安全第一, 手艺人生, 横焊干货。
