医疗钣金配件的高精度加工如何满足医疗行业的严苛标准？

在医疗设备制造这个领域当中, 钣金配件所具备的精度以及可靠性, 直接和器械的安全性产关联, 还和功能性有关联, 甚至与合规性也存在关联。医疗行业针对产品有着非常严苛的要求, 像毫米级精度方面的要求, 生物相容性这个方面的要求, 耐腐蚀性这方面面的要求等, 这些要求针对加工工艺以及质量管控提出很高挑战。本文从材料选型、工艺优化、质量管控这三个维度出发, 解析医疗钣金配件达成高精度加工的核心路径, 为行业提供专业参考。

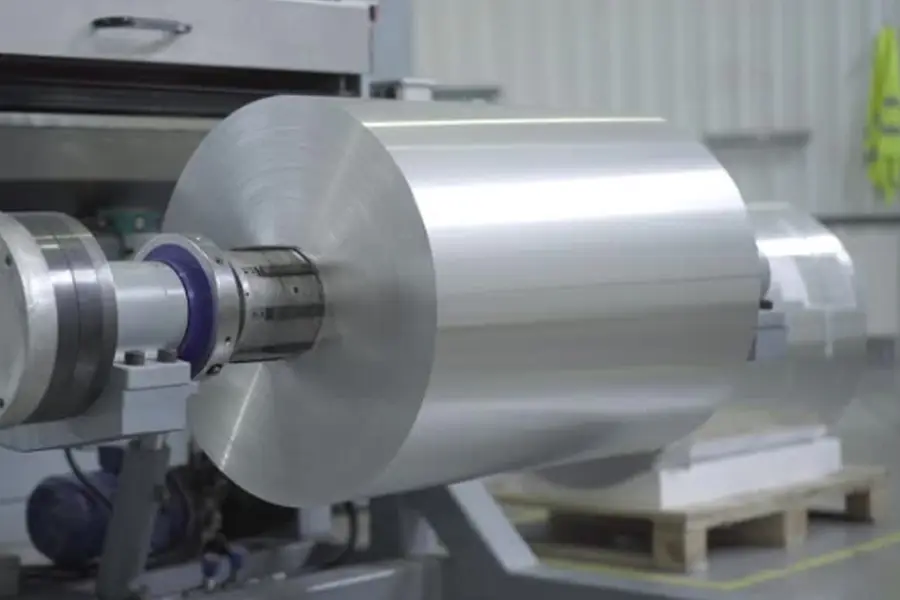

钣金材料

1. 材料管控：奠定高精度加工基础

医疗钣金配件的材料选择需满足双重要求：性能适配性与合规性。

针对材料性能进行筛选, 依据应用场景, 像是植入器械、体外诊断设备、手术器械这些, 优先去选用医用级不锈钢, 比如 316L、304, 还有铝合金, 例如 5052、6061 等这类耐腐蚀、低杂质的材料, 要保证材料有着力学性能, 也就是强度、延展性, 以及加工特性, 即切削性能、成型能力与设计要求相符合。

在质量溯源管理方面, 有着这样的要求, 那就是供应商要提供完整的材料认证文件, 其中涵盖化学成分分析报告, 还有机械性能测试数据, 以及生物相容性检测报告, 至于这个生物相容性检测报告是比如说按照ISO 10993标准的那种报告, 要建立起从原材料入库开始到成品交付的全批次追溯体系, 以此来避免因材料缺陷而导致的加工偏差（”）

针对板材表面存在的油污, 以及氧化层等状况, 采用超声波清洗这种预处理工艺来加以处理, 同时还运用酸洗钝化这种预处理工艺, 以此确保材料表面能够达到洁净度要求, 进而为后续的精密加工创造出相应条件。

2. 工艺优化：实现高精度加工的核心支撑

进行医疗钣金配件的加工, 要整合多学科方面出现的工艺, 借助技术迭代, 依靠流程优化, 以此来满足精度方面提出的要求。

精密成型技术：

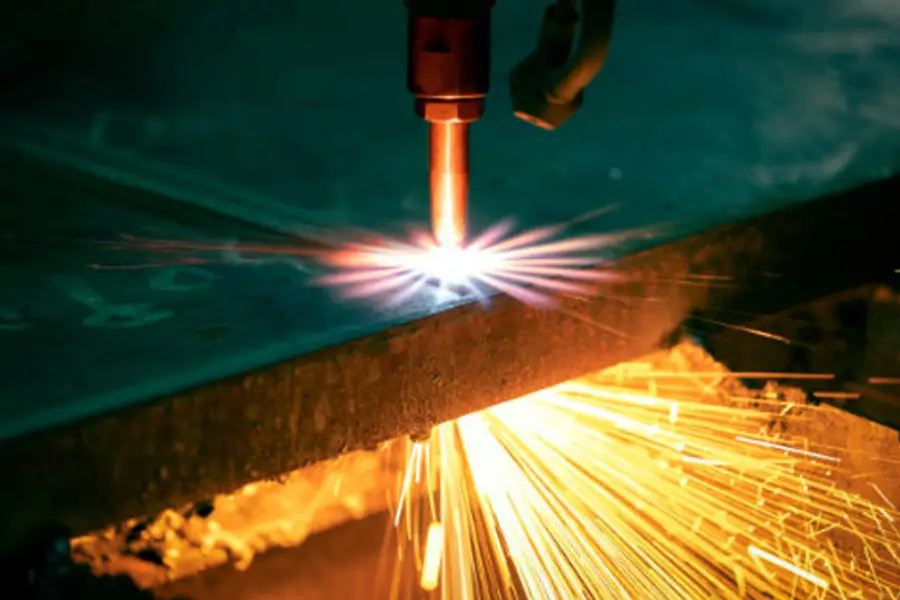

采用高功率光纤激光设备来进行激光切割, 将切割精度控制在正负零点零五毫米以内, 防止传统机械切割所产生的应力变形, 特别适用于复杂几何形状、微小孔径的加工。

用到一种数控折弯的方式: 它运用伺服电机去驱动折弯机, 并且结合三维建模软件预先模拟折弯的路径, 经由补偿算法来修正回弹误差, 从而保证折弯角度的精度能达到正负零点五度, 其边缘的直线度符合医疗设备的装配要求。

对薄壁件或者精密组件使用的微焊接工艺, 采取激光焊、脉冲TIG焊等技术, 将焊点直径控制在小于等于0.3mm, 以此减少热影响区变形, 并且经由焊前定位工装以及焊后应力消除处理, 来保障焊接接头的强度与表面平整度。

表面处理工艺：

医用级的喷涂方式, 是运用静电粉末喷涂或者电泳工艺, 以此来控制涂层厚度的均匀程度, 其偏差的范围是小于或等于正负5μm, 进而确保表面粗糙度的数值Ra小于或等于0.2μm, 最终达成在洁净室环境里的抗污染以及耐消毒的要求。

采用电镀处理方式, 借助化学镀镍、镀金这类工艺手段, 去提高配件的耐腐蚀性以及生物相容性, 在此期间得严密把控镀层厚度公差, 像镍层厚度处于5至10μm之间, 偏差为正负10%, 防止因厚度不均匀而对装配精度造成影响。

数字化协同设计：

在开展加工操作之前, 引入DFM也就是可制造性设计进行分析, 借助CAD/CAM软件来模拟加工进程, 预先识别潜藏的精度方面的风险, 像是应力集中以及刀具磨损这类情况, 对加工路径和参数予以优化, 达成设计和制造之间的毫无缝隙的对接。

医疗钣金配件

3. 质量管控：构建全流程合规体系

医疗行业的严苛标准要求建立覆盖加工全周期的质量管控机制：

分级精度检测：

对于尺寸精度方面、要采用能具备三坐标测量仪也就是 CMM, 还有影像测量仪等相关设备, 针对关键尺寸、像孔距、还有壁厚、也包括曲面轮廓这样的, 要进行 100%的首件检测, 在批量生产期间、按照统计学原理来抽样, 以此确保尺寸公差能够如同正负 0.02mm 级精度那样符合图纸所要求的。

首先,关于表面质量, 要借助视觉检测系统或者二次元显微镜, 来检查表面出现的一些缺陷, 诸如划伤、凹坑以及焊渣残留等这种情况, 以此来保证表面粗糙度、镀层附着力等相关指标能够符合医疗级标准, 就像 YY/T 0969 等这类行业规范所规定的那样。

涉及承重件, 涉及运动部件等, 针对此类东西, 开展力学性能方面的测试, 像拉力试验, 像扭矩试验, 还要进行模拟使用环境的测试, 比如耐腐蚀性能的试验, 比如耐高温性能的试验, 以此来验证配件于实际工况状况下的可靠性。

合规性认证：

所要进行的加工过程须契合目标市场的法规要求, 像中国的 NMPA 注册标准, 欧盟的 MDR 指令, 美国的 FDA 21 CFR Part 820 等等。凭借构建 ISO 13485 医疗器械质量管理体系, 对从工艺设计一直到生产记录实现规范的全流程文件管理, 用于确保当中的每个环节能实现可追溯以及可验证。

持续改进机制：

采用 SPC 技术, 也就是统计过程控制技术, 来对加工数据实施实时监控, 借由 PDCA 循环去剖析异常波动的缘由, 像设备精度衰减、工艺参数漂移这类情况, 进而有针对性地对加工方案予以优化, 最终形成一种“检测 – 分析 – 改进”的闭环管理办法。

针对医疗钣金配件的高精度加工, 这是技术能力跟管理体系的综合呈现内容, 想要达成此目标, 需要从材料、工艺以及质量这三个方面去构建系统性的解决办法。该企业属于深耕精密制造领域的技术型企业, 凭借先进的加工设备, 还有严格的质量管控体系, 以及和国际医疗品牌的合作经验, 提供涵盖从图纸设计一直到合规认证的全流程服务, 以此协助客户满足医疗行业的严苛标准要求。
