分度盘的定位孔距, 要是出现了0.01mm超差的情况, 那么在装配的时候, 就会没办法正常锁紧, 进而使得整批次零件报废, 返工成本在一夜之间飙升30%。要是铣削表面粗糙度仅仅达到Ra1.6 – 3.2μm, 在密封性测试里, 泄漏率会直接提升至15%, 致使客户退货率增加20%。您身为精密机械制造企业的机械设计工程师, 是不是还在为图纸上的±0.005mm公差而头疼呢? 本文会给您呈现一套完整方法论, 是从设备热变形控制开始, 一直到刀具磨损补偿的, 运用真实数据以及标准化流程, 去解决分度盘铣削里边那些精度难题, 它们是“交不了差”的。这些经验发自伟迈特cnc加工身为分度盘厂家的多年实践经历, 目的是助您一次性拿出合格分度盘。

《设备精度与热变形的底层逻辑》

分度盘零件那针对角度分度以及定位孔位置度可是有着极高要求的, 其那种形位公差常常是会卡定在了0.005mm范围之内的。普通加工中心要是主轴径向跳动超过了0.005mm, 在进行铣削过程期间就会产生那种有着周期性的振纹, 这样一来, 还会直接致使关键面平行度偏差能达到0.01mm以上。这种因热变形而引发的误差, 是你运用任何软件去编程都没法治消除掉的物理定义限度, 常常会使得精心设计好的刀路给失去应有的意义的。比如, 有一台没有进行热控制的三轴机床, 连续运转4个小时之后, 主轴跟立柱结合的地方, 温度有可能升高15°C, 进而致使立柱倾斜0.005mm/m, 这一数值已然快要接近分度盘的公差上限。

需解决此问题, 那机床的刚性与热稳定性可是第一道难关, 从事理常理来讲, 达成微米级铣削的加工中心那里边, 主轴跳动要调控在0.002mm以内, 而且立柱、床身要取用高刚性铸铁材料从而去吸收切削振动, 更让人头疼的是, 环境温度起变化会致使机床丝杠和工件产生线性膨胀, 比如说, 45号钢分度盘于温度经每攀升1°C之际, 直径200mm的工件就要膨胀大约0. , 标点！所以, 精密加工得要在一个恒定地保持着热平衡的环境当中予以开展, 这般是使得精准程度趋向最高的诸多方案得以实施的前提条件, 不然无论使用哪一种刀具, 最终的结果都会是费尽努力却迎来失败。

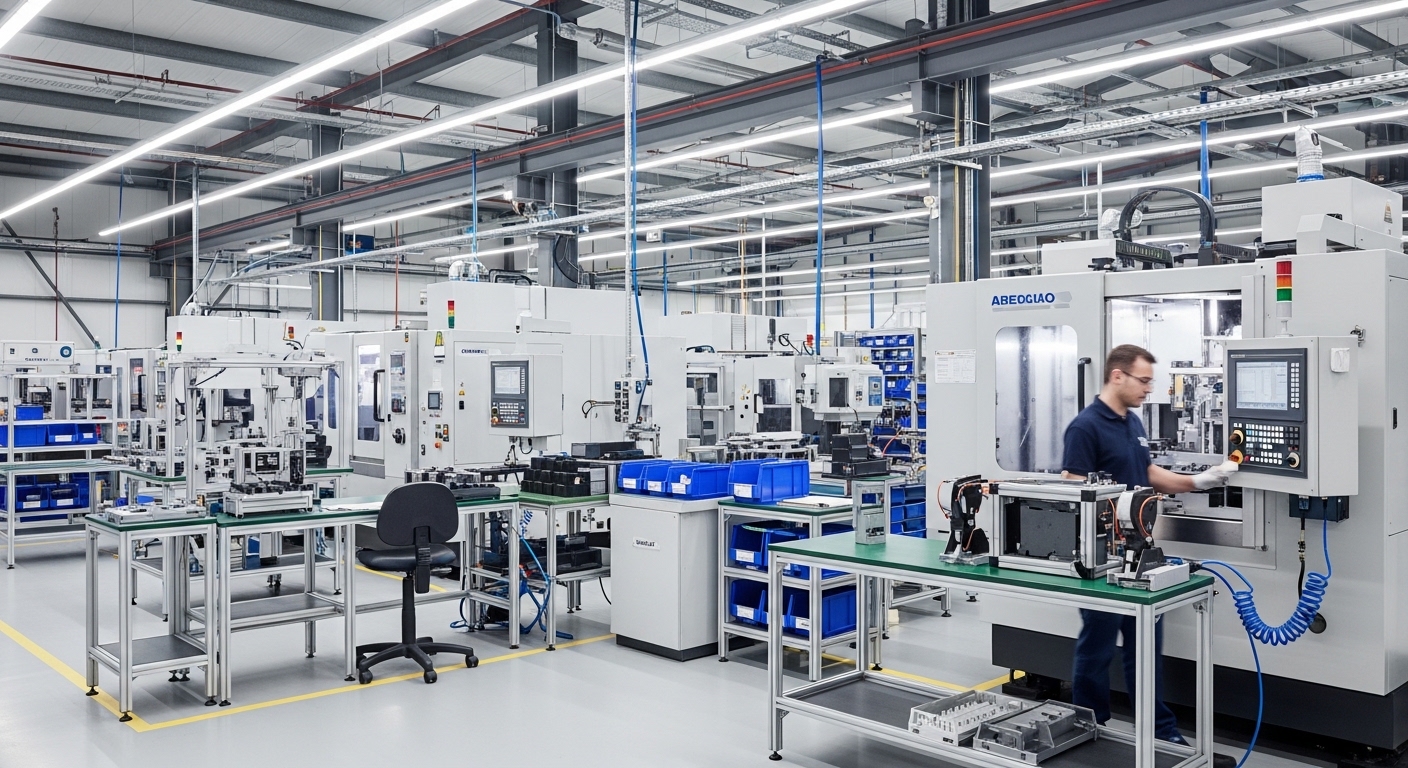

伟迈特cnc加工在厂房着手设计的起初阶段, 就对这个痛点予以解决, 我们构建起精密的恒温恒湿车间, 温度给锁定在23±0.5°C, 湿度予以控制设定在45%-55%。这些乍看上去普普通通的数字, 实际上单单是每年空调的能耗, 就额外增加数十万元, 然而换来的结果是, 机床热变形被有效的抑制在0.002mm范围以内。车间当中15台德玛吉森精机DMU80五轴加工中心, 主轴径向跳动实际测量得出≤0.002mm, 定位精度能够达到±0.001mm。与此同时, 我们于车间地面, 铺设有防震基座, 把外部振动对于传导的影响, 削弱至0.001mm范围以下。也就是这种, “设备加上环境”的组合拳策略下, 分度盘竟能于粗铣以及半精铣阶段期间，将平行度偏差稳稳控制在0.003mm范围以内, 从而为后续精加工, 打下极具坚实性的基础, 并且鲜明体现出分度盘这个厂家, 在硬件投入操作上的专业性到底如何。

《刀具磨损与切削参数的动态匹配》

当铣刀切削刃磨损到0.1毫米的时候, 切削力会长成快速升高30%以上。这样的变化直接致使分度盘凹槽宽度超过标准0.008毫米, 表面粗糙度从Ra0.8μm变成Ra1.6μm情形处于接近不合格边缘。许多厂里用一组参数从最开始到结束, 最后几件产品尺寸全部发生漂移, 根源就在于此处的匹配发生失败。比如的话, 在将铣削深度从2毫米增加至3毫米时, 要是不调配快进速度, 刀具的径向磨损速度加快50%, 造成后续产品的凹槽底部出现台阶。

加工分度盘时, 针对刀具磨损, 采取了分阶段参数调整方案, 使用涂层硬质合金刀具，粗加工阶段, 切削速度设定在120至150m/min, 每齿进给0.05mm/z, 快速去除余量, 到精加工阶段, 切削速度降至100至120m/min, 每齿进给降为0.02mm/z, 降低切削力和热积累, 同时, 切削液的选用也至关重要。我们运用全合成切削液, 使浓度保持在8%至10%之间, 流量为40L/min, 还配置滤精度25μm的排屑系统, 这可确保切削区温度稳定在45°C以避免刀具因局部过热而致使快速崩刃或者积屑瘤产生。

此外, 刀具寿命的预测以及管理是完全数字化的, 我们构建了材料库, 针对不同批次的铝合金分度盘, 像6061 – T6或者7075 – T651, 匹配不同的加工参数数据库, 当刀具使用时长快要接近设定寿命, 比如硬质合金刀片的精加工寿命是120分钟时, 系统会自动触发换刀指令, 避免因磨损超差致使批量报废。这种依赖数据的刀具管理, 使得一回装夹里多个工序环节的粗糙度, 皆能够稳固处于Ra≤0.6μm的状态, 远比常规的Ra1.6μm标准更为出色, 与此同时, 这表明密封性测试当中的泄漏率能够降低至2%以下, 进而极大地提高了客户满意度。

《在线测量与闭环补偿机制》

在分度盘零件加工里头, 让人最怕的情况是, 当所有工序都完成之后, 却发现定位孔距离超出公差0.012mm。到了这个时候, 就需要进行二次装夹然后返工, 如此一来, 不光成本会增加25% , 而且交期还会延长2天, 进而打乱整个排产计划。传统的那种事后检测方式, 仅仅只能发现问题, 没办法在问题发生之前就阻止它。更为棘手的在于, 二次装夹之际很容易把已加工的基准面划伤, 致使后续工序偏差变得更大，从而形成恶性循环。

伟迈特 cnc 加工采用了全闭环在线测量补偿系统, 每铣削 6 个零件之后, 机床上的雷尼绍 OMP40 测头会同自动被调出, 对分度盘基准孔以及定位面给予序中检测、并采集数据, 测头按照 0.001mm 的分辨率来处理后通过机床宏程序给刀具磨损的值进行实时计算、之后, 如检测刀具偏移达到 0.001mm 之际系统便能立时进行且都无需人工干涉的主动抵换的举措。这套系统具备价值之处在于, 它将一次合格率从传统方式所拥有的92%, 直接提升至99.2%以上 , 在1000件批量当中, 尺寸一致性达到极佳程度, 并且废品率被控制在0.3%以内。

为保证补偿效果不降低, 我们于每台机床上采用激光对刀仪。于每次换刀后, 对刀仪自动测量刀具长度及半径, 还更新至机床坐标系中。此组合使一次装夹里的孔距偏差能稳定在± 0.003mm内 这对分度盘厂家而言是量产时的重要标准 在伟迈特cnc加工量产启动前会执行热机程序 让机床运动轴均匀升温30分钟 确保热变形进入稳 定 态才行 在该状态下进行校准 以切除启动阶段的差错振动。

《定制化夹具与多品种小批量的利器》

分度盘时常遭遇多品种、小批量的生产需求, 每次换型要是花费4小时, 那么设备利用率就会降至60%以下, 大量成本会在等待以及装夹调整方面被浪费掉, 传统手动夹具的重复定位精度常常仅有±0.01mm, 根本没法满足微米级加工的要求, 并且装夹力不均还容易致使薄壁分度盘在铣削的时候出现弹性变形。

于我们内部而言, 设计并应用了Zero – Point零点定位快换系统, 此系统是由底座、拉钉以及夹紧单元共同构成的, 其换型时间能够被压缩至3分钟以内, 重复定位精度达到±0.002mm, 对于批量仅50 – 200件的分度盘订单来讲, 产生的效果格外显著, 举例来说, 针对加工一个直径300mm且有12个定位孔的分度盘, 我们能够在一次装夹时段之内完成五个面的铣削操作, 在这之中是不需要进行二次调整的。把力进行夹紧时可调节的范围于五百至一千五百牛之间, 它能够做到保证刚性这一情况之存在, 并且不会对工件薄壁部位造成夹伤这一现象发生, 与此同时借助液压单元对夹紧力波动展开实时的监测。

除了装夹效率之外, 材料兼容性对工艺成本同样有着直接影响, 伟迈特cnc加工在处理不同材质的分度盘时, 像是不锈钢304 、钛合金TC4 、PEEK, 会依据材料库中的加工参数数据库来进行策略调整, 比如说, 在加工钛合金分度盘的时候, 切削速度会降低至60 – 80m/min , 并且将切削液流量增加至50L/min , 以此来有效控制切削区温度, 防止加工硬化, 对于PEEK这种非金属材料 , 我们采用金刚石涂层刀具以及干式切削方式, 避免冷却液导致的材料膨胀。利用这种模块化的工艺库, 换型时间得以极大缩短, 从原本传统的4小时, 缩减至不到1小时, 设备利用率由此在相当水平上得以提升, 接单灵活性如此也就获得了大幅提高。

《全流程三坐标检测与质量追溯》

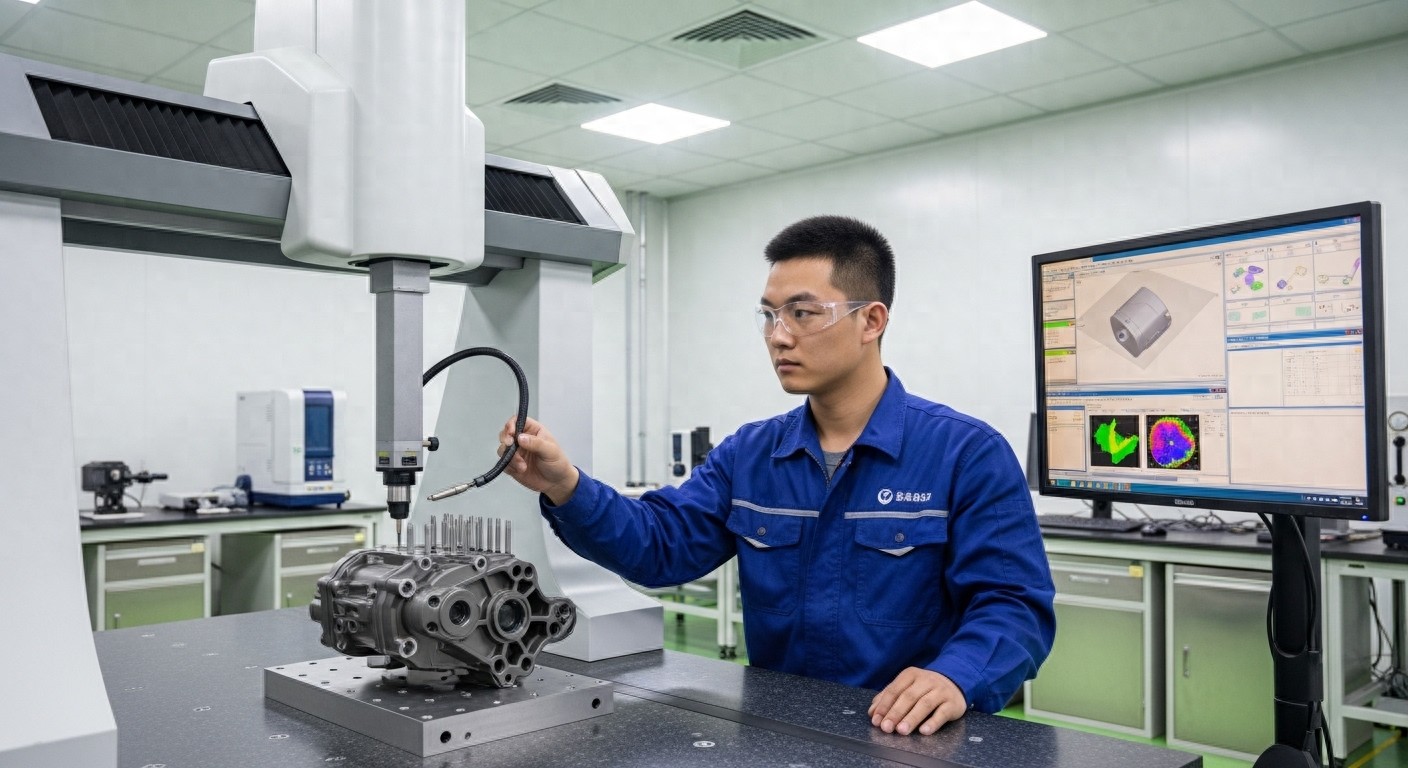

分度盘的形位公差, 像垂直度、平行度以及位置度, 乃是决定整机传动精度的关键所在。倘若只是依靠卡尺或者千分尺来进行测量, 误差极易被忽视。唯有光学影像仪和三坐标测量机才能够给出具有权威性的数据。我们配备了30台精密检测设备, 其中包含蔡司G2三坐标测量机, 它的测量不确定度≤0.001mm。这等同于在0.001mm的精度水准上去为每个零件进行“体检”, 而且能够在15分钟之内完成对一个复杂分度盘的全面测量。

按规范严格执行检测的流程, 原材料进入工厂时要检验从而确认材质以及硬度, 对首件进行全面检查, 这一整个检查涵盖所有尺寸以及形位公差, 对于每6件要进行序中的测量, 针对成品批次当中超过30%以上要施行抽检, 每一批次生成的检测报告含有三坐标数据、粗糙度值、硬度结果, 并且能够追溯到具体的操作人员、机床编号以及检测时间。假如, 在客户有需求去查验分度盘定位孔的位置度是不是达到了0.005mm的情况下, 我们径直交付一份具备着测量不确定度剖析的详尽报告, 数据能够100%进行追溯, 这不但属于质量保证, 更是技术能力的一种展现。

为支持小批量与试制需求, 伟迈特cnc加工配备影像测量仪, 能快速测量0.02mm以内微小特征。针对批量生产, 我们执行SPC统计过程控制, 当系统检测到某尺寸CPK值从1.33下滑至1.1时, 自动触发预警并调整工艺参数, 把整批产品尺寸变异降至最低。这种全流程检测闭环, 确保出场每个分度盘符合设计公差, 是分度盘厂家通用质量控制方法, 不过在我们这里执行更严格。

《车间环境与全流程服务闭环》

精密加工对环境的要求, 可不只是仅限于温度方面。在恒温车间里, 温度需保持在23±1°C, 湿度则要控制在45%-55%, 并且还要维持正压状态以及进行空气过滤, 以此防止粉尘进入加工区域进而产生划痕。对于医疗或光学级分度盘零件而言, 洁净度甚至得达到万级或者千级标准。我们在进行设备选型的时候, 也特意关注了内部冷却系统的恒温控制, 以便确保主轴和丝杠的轴向热伸长能够被控制在±0.001mm以内, 而这就需要定期运用激光干涉仪对机床进行校准。

不是硬件方面, 全流程服务同样直接和最终品质相联系。客户把图纸发送过来之后, 我们开展DFM分析, 也就是面向制造做做设计审查, 预先辨认出难以加工的区域或者没办法触及的尺寸, 进而给出优化方面的建议, 像举例来说, 针对深宽比超过4的凹槽, 我们会给客户提议要增添底部清角工艺或者去调整公差带。量产的前期存在样品试制的情况, 试制通过了才会开启批量流程, 批量加工的进程里, 伟迈特cnc加工不但会去提供三坐标检测报告, 还会提供具体的分项报价, 此报价涵盖材料费、加工费、检测费、表面处理费, 这是为了防止后期出现收费不清晰的状况和!

我们针对不是客户缘由致使的质量问题, 做出24小时予以响应, 48小时之内给出解决方案, 返修不收取费用的售后承诺提供。这样一种服务机制, 能让工程师安心, 把分度盘零件的设计公差, 写到±0.005mm , 毕竟背后有着一整套体系在兜底保障。除此之外, 我们还会提供免费的服务, 如针对不锈钢或者钛合金分度盘的切削液适应性做出情况评估那样的材料兼容性测试, 只有确保工艺参数跟材料完成匹配后, 量产这才能够启动实施哩。这样全程全环节完备的服务工作, 致使分度盘厂家从仅仅单纯的加工商, 转变成技术方面的合作伙伴。

《可复制的经验总结》

从上面所提及的案例里头, 我们提炼出了能够转而运用到其他高精度零件加工操作领域去的三条具备通用性的经验:

1. 基础在于环境控制, 能够达成微米级精度的恒温恒湿车间是绝不可妥协的前提条件。倘若缺乏稳定的热环境, 纵使顶尖的设备以及刀具, 同样无法确保加工具备一致性。对于成本许可的工厂而言, 建议在车间建设之初始阶段便投入恒温系统, 如此一来能够直接抑制因热变形所导致的0.005mm级公差漂移。

2. 刀具寿命得采取数字管理方式, 根据师傅经验来判断刀具磨损的那个时代已然过去, 要去构建每把刀具寿命的数据库, 以达成预判性更换, 防止出现批量超差情况, 比如说, 在对不锈钢进行加工期间, 每隔120分钟就自动进行一次换刀操作, 如此便能将刀具老化所产生的0.008mm偏差给消除掉。

3. 核心在于降本的测量闭环是这样的: 在线测量加上自动补偿能够把一次合格率提升到达到99%以上, 从而将返工造成的成本浪费以及时间损失全部彻底消除。对于任何涉及形位公差这么一种情况的精密零件来讲这一机制都是适用的, 并且只需在CNC设备上加装一个测头就能够实现。

FAQ

Q1: 对于分度盘零件而言, 要是运用CNC进行加工, 得达到定位孔距精度为±0.005mm的这种情况, 其成本是不是会处于很高的状态呢?

A: 伟迈特cnc加工借助定制化零点快换夹具, 以及全闭环在线补偿系统，把换型时间缩减至3分钟, 同时将一次合格率提高到99.2%。虽说前期设备投入比较高, 不过因返工率大幅降低, 并且交期缩短20%, 单件综合加工成本反倒比传统工艺降低了约15%。我们给出分项报价, 在这当中能够清楚看到每一分钱都用在了对设备精度的支撑方面, 像三坐标检测费用仅仅占加工费的5%, 然而却能够杜绝批量报废风险。

问题二: 针对于, 分度盘的材料是聚醚醚酮或者聚甲醛的这种状况, 怎样去确保铣削的时候不会产生毛刺呢?

A: 伟迈特cnc加工处理这类非金属分度盘时, 采用耐磨涂层刀具, 结合切削液冷却, 把切削速度降低到60至80m/min, 每齿进给控制在0.02mm/z, 还增加排屑次数。并且配备光学影像仪对边缘进行100%检测, 保证无拉丝或毛刺, 满足医疗器械洁净装配要求。对于PEEK材料, 采用干式切削策略, 防止冷却液引发的不稳定膨胀。

问题3: 用于分度的盘的表面粗糙程度要求达到Ra0.8μm, 你们公司要怎样去确保其一致性呢?

1. 伟迈特cnc进行加工的时候, 所运用的是超精密五轴加工中心, 配备着全合成切削液冷却系统, 其浓度处于8% – 10%, 能在一次装夹里完成粗精加工。这刀具的移动路线运用被 CAM 优化过后的“先顺铣且然后进给往下降”的策略, 在精加工时期, 切削精确度被控制在正负0.001毫米。2. 每一批次都会随机抽取超过30%的部分以进行检查, 提供带有三坐标数据的检测报告, 从而保证整批产品的 Ra 值稳稳地处在0.6 – 0.8μm这个范围之间, 进而满足密封性测试对于低泄漏率的要求。
