4.6 梯架、托盘和槽盒安装
4.6.1 梯架、托盘和槽盒接地
金属制的梯架, 或者托盘, 又或者槽盒, 其起始的一端以及终点的一端, 都必定要与起到保护作用的导体, 也就是（PE）, 进行可靠的连接, 如同图4.6.1-1当中所呈现的那样。

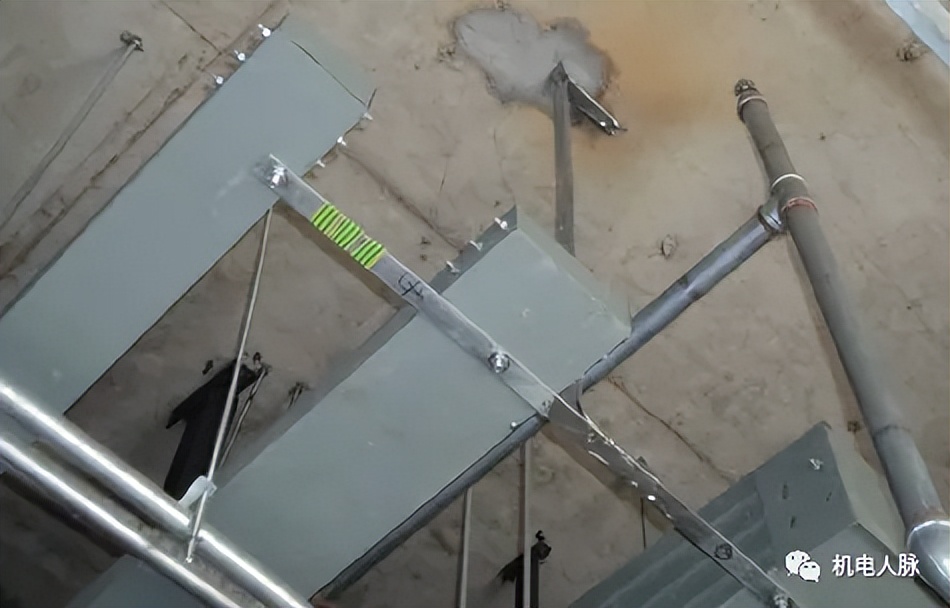

图4.6.1-1 槽盒终端与接地排连接
当金属梯架、托盘以及槽盒全长大于30m的时候, 应当每隔20m至不多于30m的距离另外增加可靠接地点, 可见图4.6.1 – 2。
图4.6.1-2 中间增加可靠接地点
3 金属槽盒不应作为保护导体（PE）的接续导体。

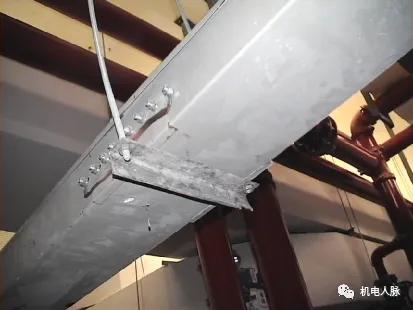

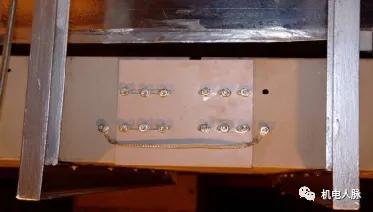

未进行镀锌处理的梯架, 以及托盘和槽盒原本的板体之间, 其连接部位的两端, 需跨接着铜质的接地线, 该接地线的横截面积, 不得小于4平方毫米。请查看图4.6.1 – 3。以上。
图4.6.1-3梯架跨接
5, 镀锌梯架、托盘以及槽盒本体之间连接板的两端, 不进行跨接接地线的操作, 然而连接板两端具备不少于2个带有防松螺帽或者防松垫圈的连接固定螺栓。
4.6.2 梯架、托盘和槽盒的弯曲半径
1 不小于内部电缆最小允许弯曲半径。

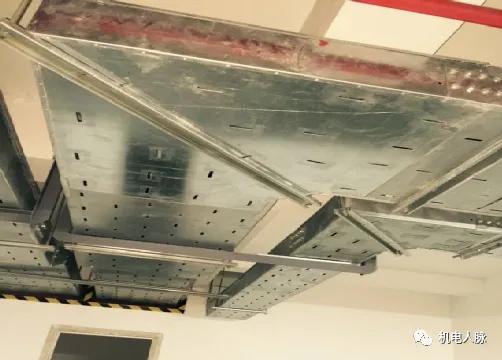

转角分支段, 应设置斜450或圆弧转角配件, 丁字分支段, 应设置斜450或圆弧转角配件, 十字分支段, 应设置斜450或圆弧转角配件, 其内角如此, 见图4.6.2。

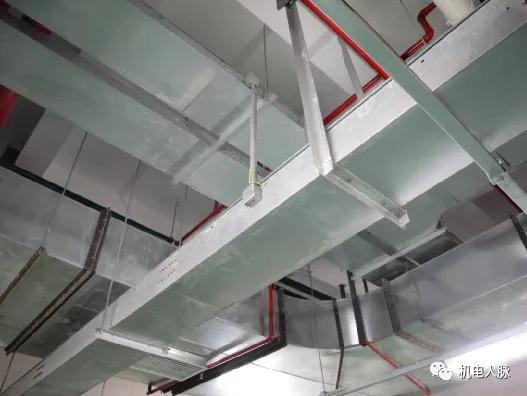

图4.6.2, 梯架转角要进行设置, 其转角的要求是, 不能小于内部电缆最小弯曲半径。
4.6.3 伸缩节与补偿装置

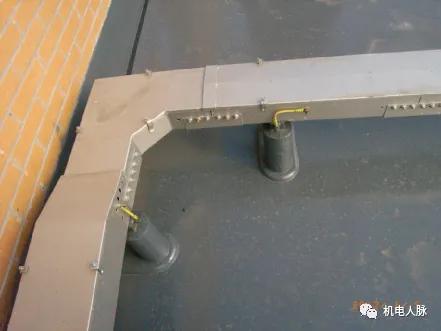

钢制的线段梯架、托盘以及槽盒, 要是长度超过30m, 还有铝合金或玻璃钢制的梯架、托盘和槽盒, 当长度超过15m时, 会设有伸缩节；梯架、托盘以及槽盒在跨越建筑物变形缝的地方, 应当设置补偿装置；请见图4.6.3。
图4.6.3 变形缝补偿装置
4.6.4 梯架、托盘和槽盒连接
和支架之间的固定螺栓, 以及和连接板的固定螺栓, 都应当紧固, 不存在遗漏情况, 螺母处在梯架外侧, 螺母处在托盘外侧, 螺母处在槽盒外侧。
4.6.5, 铝合金材质的梯架、托盘以及槽盒, 在与钢支架进行固定之时, 存在着相互之间绝缘的、用于防止电化腐蚀的措施。
安装期间得防止因碰撞而致使防腐层出现损坏情况。当铝合金桥架跟钢支架进行固定这一操作时, 对于横梁与桥架之间而言, 能够借助石棉垫或者PVC橡胶衬垫等方式来开展有效分隔工作, 使得相互之间达成绝缘, 进而具备防电化腐蚀的作用。
4.6.6 室外槽盒防雨措施

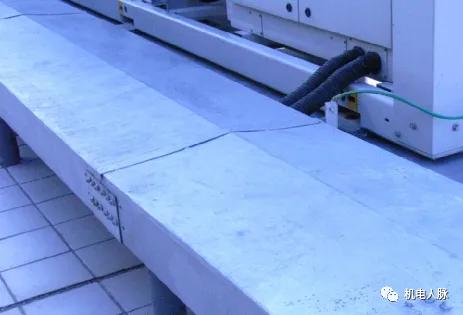

1 室外敷设的电气线槽应有防雨措施，见图4.6.6。
图4.6.6 屋面桥架接缝带盖板
2 槽盒底部应有泄水孔。
3 槽盒进入建筑物时应有向外坡度，并有防水进入室内的措施。
4.6.7 防火封堵
梯架敷设的时候, 托盘敷设的时候, 槽盒敷设在竖井的时候, 槽盒穿越防火分区隔墙的时候, 要有防止火警时火势蔓延的有效措施, 桥架内外侧要作防火封堵, 线槽内外侧要作防火封堵；见图4.6.7 – 1, 见图4.6.7 – 2。

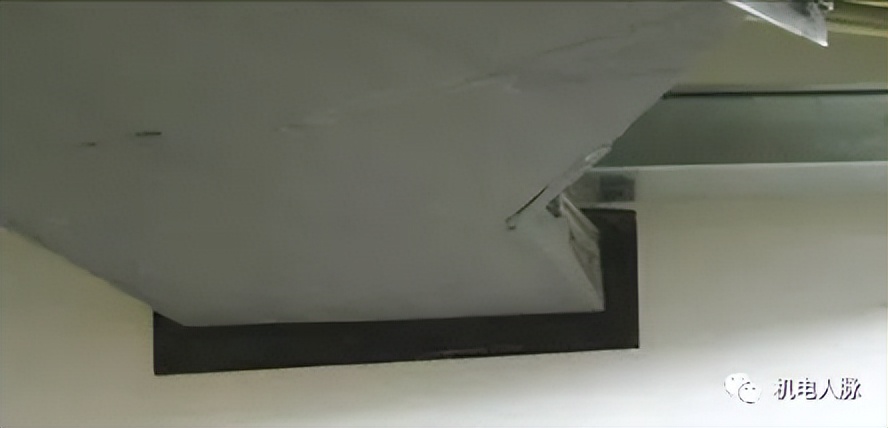

图4.6.7-1 穿越防火分区隔墙作防火封堵

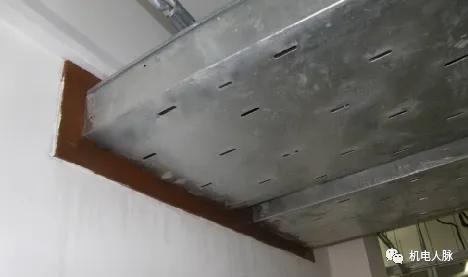

图4.6.7-2 穿越防火分区隔墙作防火封堵
4.6.8 支架设置
符合表4.7.13规定的梯架、托盘和槽盒是敷设在易燃易爆气体管道下方的, 且是敷设在热力管道下方的, 它们与管道的最小净距是这样的。

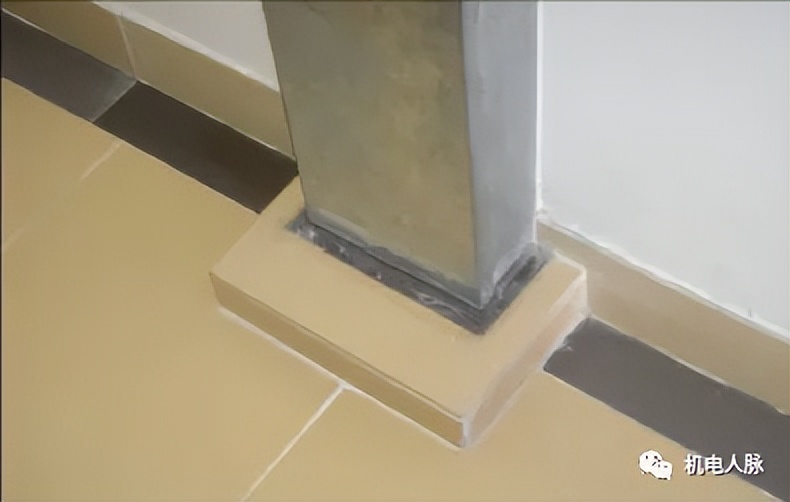

2, 梯架、托盘以及槽盒, 它们敷设在竖井内穿越楼板的地方, 还有越过不同防火区之处, 具备防火隔堵措施, 看一看图4.6.8 -1。
4.6.8-1 穿越楼板制作防水平台并封堵

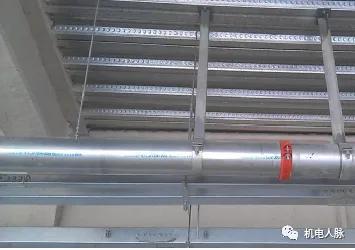

除设计所要求的情况之外, 承受力的建筑钢结构构件之上, 不可以进行熔焊支架的操作, 并且不可以借着热加工来开孔；钢结构支架具体呈现可参考所给出的图示。
图4.6.8-2 线槽钢结构支架设置
水平安装时, 支架的间距处于1.5米至3米的范围之内；垂直安装的情况下, 支架的间距是不超过2米的。
5 当采用金属吊架进行固定时, 圆钢的直径是不得小于8mm的, 并且还应当有防晃支架, 在分支的地方, 或者转弯的地方, 又或者端部0.3m至0.5m处, 亦或是直线段超过了一定的长度时, 是应设置固定支架的, 直线段建议在不超过8m的情况下进行设置, 见图4.6.8- 3。
图4.6.8-3 槽盒增加固定支架
6支架要安装得牢固, 不存在明显的扭曲情况, 在与预埋件进行焊接固定之际, 焊缝需饱满, 当使用膨胀螺栓进行固定时, 要选用适配的螺栓, 螺栓要紧固, 且防松零件要齐全。

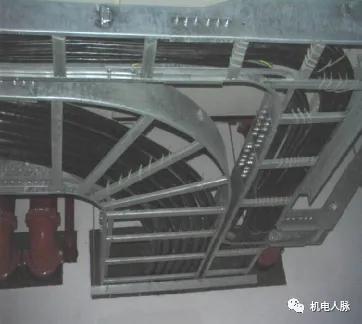

7 梯架, 处于状态特定的弯曲半径不大于300mm设定之下时, 应在特定几何位置, 也就是距弯曲段与直线段结合处300～605mm的直线段侧, 设置一个支、吊架, 这是其一种情形。当弯曲半径有变化, 大于300mm时, 还需要在弯通中部再增设一个支、吊架。见图4.6.8–4。
图 4.6.8—4
4.6.9 梯架、托盘和槽盒垂直安装：
在设置承重支架以及选用型材规格时, 要去进行承重方面的计算, 要充分地顾及到能够满足电缆敷设所负载的重量, 以及线路负载具备的可靠性需求, 并且支架安装一定要牢固。
2 垂直段支架间距不大于2m，且每层不少于2个。
4.6.10 质量通病
1 非镀锌梯架、托盘和槽盒本体间未跨接；或跨接在连接板上。
2 梯架、托盘和槽盒全长的两端未设置PE接地。
在 3 梯架、托盘以及槽盒接入配电柜（箱）的地方, 没有将 PE 接地线连接到配电柜（箱）的 PE 排上。
4个转角、丁字、十字分支段, 它们的内角被设置成直角, 没有设置斜450或圆弧转角配件, 见图4.6.10 – 1。
图4.6.10-1
5梯架所在之处, 托盘所在之处, 槽盒支架被安装在了连接板处, 此情况可见于图4.6.10 – 2。
图4.6.10-2
6 式梯架, 以及托盘, 居然还有槽盒, 在经过变形缝的时候, 没有补偿设施, 或者, 当下的补偿设施并不符合规定。
