.jpg)
预热的目的
预热的目的
1.降低焊后的冷却速度。
2.减少淬硬倾向，防止裂纹产生。
3.减少热影响区的温度差别，有利于减少焊接应力。
预热应用的范围
焊接淬硬趋向比较 big 的钢材之时, 得在焊之前进行预热；针对铬镍奥氏体不锈钢施行焊接程序的时候, 是不可以开展预热操作的。
钢材成分、厚度、结构刚性、接头形式、焊接材料、焊接方法以及环境因素等, 这些都要综合起来考虑, 以此来决定预热的选择, 并且要经过可焊性实验才能确定。
加热范围是这样的, 一般而言, 在坡口两侧各 75到100㎜的这个范围之内, 应当保持一个呈现均热状况的区域。测温点呢, 需要选取在处于热区域的边缘之处。对于对接接头来讲, 每一侧的加热宽度不可以小于板厚的5倍。
后热
焊后, 把焊件进行保温, 使其缓慢冷却, 如此能够减缓焊缝以及热影响区的冷却速度, 进而起到与预热相同的作用。
1.消H处理, 是这样做的: 在焊接完成之后, 马上把焊件加热, 使其处于250至350摄氏度这个范围之内, 保持温度2至6个小时, 之后再让它空着冷却。
2.其目的在于, 促使焊缝金属之中的H能够快速地逸出, 从而大幅度地降低焊缝以及热影响区里面的含H量, 进而避免冷裂纹得以产生。
3.适用范畴: 当针对焊件而言, 要是它没办法马上开展热处理, 然而此焊件又一定得及时去除H, 那么这种情况下就需要即刻做出消H处理。
焊后热处理
含义是, 把焊件整体或者局部进行加热, 使其保温, 之后再进行炉冷, 或者是进行空冷, 这是一种处理方法。
作用
1.降低焊接残余应力；
2.软化淬硬部位；
3.改善焊缝和热影响的组织和性能；
4.提高接头的塑性和韧性；
5.稳定结构的尺寸。
常用焊后热处理的方法
整体加热这件事情是这样处理的哈, 把焊件放在加热炉当中做整体加热处理, 这样进而能够获得令人满意的处理效果。焊件在进行进炉操作以及出炉操作的时候, 温度是要处于300。C这个数值之下的, 而300。C这样一个温度之下的加热速度还有冷却速度, 是和板厚存在关联的。它应该契合如下这些要求:
厚实壁之内的各种容器, 其加热以及冷却的速度范围是50以至150摄氏度每小时, 在进行整体处理的期间, 炉子里最大的温差是绝对不可以超过50摄氏度的。要是焊件的身形过长, 需要划分成两次来进行处理的话, 那重叠加热的部分应该在1.5 米以上。

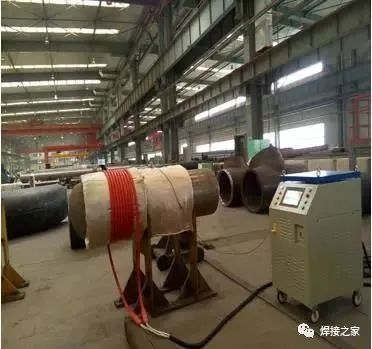

并非整体处理, 针对于那些虽尺寸较长进而不便进行全体方面处理, 然而形状相对有规则的简单筒形容器以及管件, 是能够开展局部性处理范畴内作业操作, 局部之处理, 需要维持焊缝两侧拥有充足的加热宽度；关于筒体这一方面的加热宽度, 它和筒体半径、壁厚存在关联, 是依据下面这个式子去进行计算。
举个例子, 当针对设有直径, 其壁厚是24mm 的筒体环焊缝开展局部热处理之际, 处在以焊缝作为中心的600mm范围以内, 全部都要被加热至规定的处理温度。
一般在下列情况要考虑焊后热处理
1.有着延迟裂纹倾向极大的普通低合金钢, 其母材金属强度等级是较高的。
2.存在于低温状况下开展工作的压力容器以及其他焊接结构, 尤其是处于脆性转变温度以下进行使用的压力容器。
3.存在延迟裂纹倾向较大情况的普通低合金钢, 是那种母材金属强度等级较高的钢。
4.对于处在低温环境下进行工作的压力容器还有其它焊接而成的结构物而言, 尤其是那种在脆性转变温度以下投入使用的压力容器。
5.承受交变载荷工作，要求疲劳强度的构件。
6.大型受压容器。
7.有应力腐蚀和焊后要求几何尺寸较稳定的焊接结构。
