钣金件凭借重量轻、强度高、成本低的特点, 在汽车、家电以及设备外壳等领域广泛应用, 然而若是设计过程忽视工艺特性, 容易致使折弯开裂、产生装配困难或者造成成本上升, 本文针对设计原则、材料选择、结构规范以及工艺适配这四个方面, 系统地梳理钣金结构设计的关键要点, 以此帮助提升可制造性与产品可靠性。

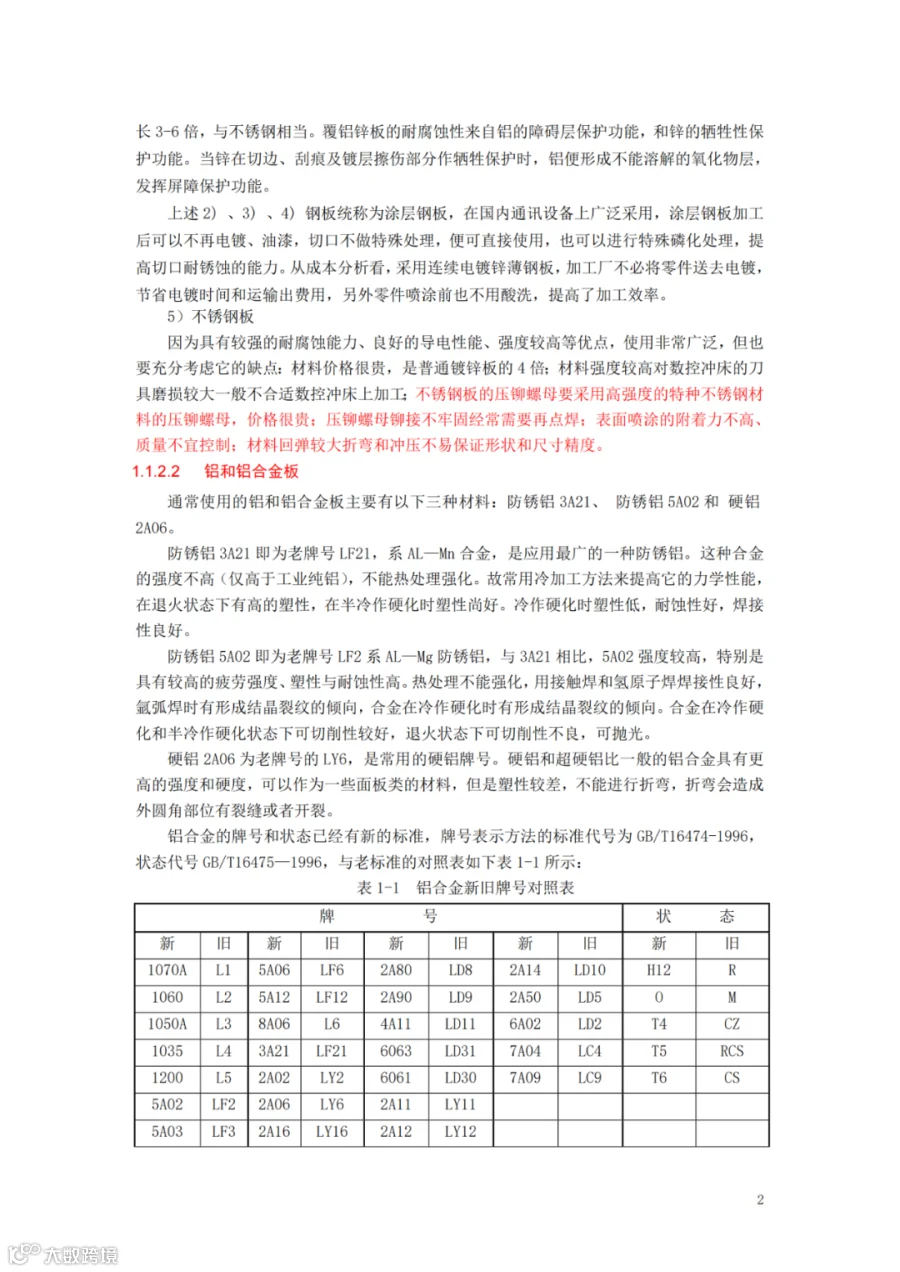

一、设计的核心原则是要兼顾性能跟工艺, 钣金件必须满足强度以及刚度要求, 要避免出现过度设计的情况。比如说设备外壳能够通过增设加强筋去提升刚度, 而不是仅仅增加板厚。实践证明, 2mm钢板加筋结构跟4mm无筋结构相比, 成本降低了30%, 重量减轻了40%。同时要确保折弯、冲孔等工艺具备可行性, 防止出现封闭结构等不可进行加工的设计。兼顾装配与维修的结构设计需要预留出装配空间, 像螺丝孔周围至少要保留15mm操作空间来适配扳手；卡扣连接应该设置拆卸缺口。易损的部件（像是面板、接口板这类）, 适宜采用能够拆卸的结构, 防止因焊接固定而致使整体进行更换。要兼顾批量以及成本，在批量生产的时候, 应当尽力整合零件, 减少焊接的工序；统一非标结构的尺寸, 比如把所有功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 降低模具更换的频率, 提高生产的效率。二、材料的选择, 常用材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用的环境与工艺的需求:
要留意, 折弯件的板材厚度通常不会超过6mm, 目的是防止出现开裂的情况；冲孔件的厚度应当不少于孔径的1/3（就像φ6mm孔所对应的板材厚度要≥2mm）, 以此来避免孔壁发生变形。
三、常用于结构设计的规范有, 一种是折弯状的构架, 还有一种是带有冲孔的构造, 另外存在对加强筋的设计方式, 再有是焊接而成的架构, 以及翻边形成的结构。
综上所述, 钣金结构所进行的相关设计, 其核心之处在于要达成“让设计可以切实落地”这样的一种状态, 即在能够满足相应各项性能的情况之下, 还需要充分地去考量工艺方面的可行性以及成本的有效控制, 只有掌握住材料所具有的特性、结构方面的规范以及工艺相互匹配的要点, 才能够达成“好造、好用、便宜”这种高效的设计目标。
